Name: Inducteur de puissance planar protégé par enroulement de fil plat de type PQ
Brand: IKP Electronics Co., Ltd.
SKU: LF-PQ261200-1R5R-1
Price: 0.55 USD
Availability: InStock

Aperçu Produits Étouffement par câble plat

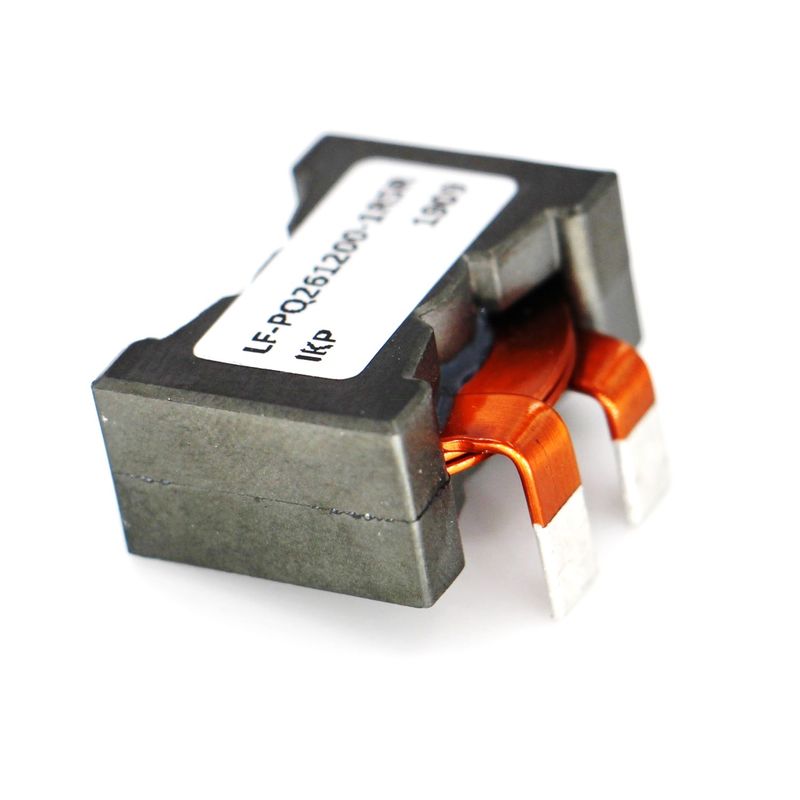

Inducteur de puissance planar protégé par enroulement de fil plat de type PQ

PQ Type Flat Wire Winding Shielded Planar Power Inductor

Détails sur le produit:

Lieu d'origine:	Chine
Nom de marque:	IKP
Certification:	UL/CE/RoHS/REACH
Numéro de modèle:	LF-PQ261200-1R5R-1

Conditions de paiement et expédition:

Quantité de commande min:	100
Prix:	CNY+0.55~0.95+PIECES
Détails d'emballage:	Plateau à ampoules + carton + plateau
Délai de livraison:	5 à 10 jours ouvrables
Conditions de paiement:	T/T, Western Union, MoneyGram, D/P, D/A, L/C
Capacité d'approvisionnement:	jour 10000+pieces+per

Contactez

Description de produit détaillée

Matériel:	noyau de ferrite souple	coil:	Fil plat
type:	Protégé 2612/14

Les lignes plates sont idéales pour les applications à haute puissance. Dans les conceptions d'inducteurs à haute puissance, les fils émaillés n'ont aucun avantage. Le fil plat économise de l'espace et est également bénéfique pour la production automatisée.

Le fil plat a une excellente dissipation de chaleur et convient aux applications d'inducteurs à haute puissance et à haute densité.

L'enroulement de fil plat permet d'obtenir un DCR très faible, un circuit magnétique fermé, un bruit de bourdonnement ultra-faible.

Le fil plat peut disperser uniformément le champ électrique, minimiser la capacité parasitaire, obtenir le meilleur effet EMI et résoudre complètement le problème de compatibilité électromagnétique.

Les caractéristiques:

•Taille du noyau: PQ2012/2014/2016/2614/2915/2918

•Enroulement de fil plat, protégé par magnétisme

•Résistance en courant continu inférieure (DCR)

•Résistance à l'AC réduite (perte de l'effet de la peau)

•Current de saturation élevé

•Passeau de soudure supplémentaire pour une plus grande stabilité mécanique

• Conforme à la directive RoHS et sans halogène

Inducteur de puissance planar protégé par enroulement de fil plat de type PQ

Partie n° 1.	Une	B. Pour	C ((MAX)	D (max)	E ((MIN)	F	G
PQ2012	20.5 ± 0.4	14.0 ± 0.3	22.5	12.0	2.0	3.5 ± 0.2	5.0 ± 0.2
PQ2014	20.5 ± 0.4	14.0 ± 0.3	22.5	14.5	2.0	3.5 ± 0.2	5.0 ± 0.2
PQ2016	20.5 ± 0.4	14.0 ± 0.3	22.5	16.5	2.0	3.5 ± 0.2	5.0 ± 0.2
PQ2614	27.5 ± 0.5	19.5 ± 0.5	27.9	16.0	3.8	30,8 ± 0.2	60,6 ± 0.5
PQ2915	27.5 ± 0.5	19.5 ± 0.5	27.9	15.4	3.8	30,8 ± 0.2	60,6 ± 0.5
PQ2918	27.5 ± 0.5	19.5 ± 0.5	27.9	17.8	3.8	30,8 ± 0.2	60,6 ± 0.5

Partie Numéro	Courant nominal (A) MAX	Inductivité (uH) MIN	DCR (mΩ) MAX
Le nombre d'étoiles est déterminé par la fréquence d'écoulement.	> 100	1.0	1.2
PQ2614-1R5L: Les produits de base sont les suivants:	> 100	1.5	1.6
PQ2614-2R2H: Les produits de base sont les suivants:	> 100	2.2	1.9
PQ2614 à 2R2L	84.0	2.2	1.6
PQ2614-3R3H	66.9	3.3	1.9
PQ2614-3R3L	54.0	3.3	1.6
PQ2614 à 4R7H	48.0	4.7	1.9
PQ2614 à 4R7L	36.9	4.7	1.6
PQ2614 à 6R8H	34.5	6.8	1.9
PQ2614 à 6R8L	26.0	6.8	1.6
PQ2614-100H, sous réserve de l'utilisation de la méthode suivante	21.5	10	1.9
PQ2614-100L: le produit est présenté sous la forme d'une couche	16.2	10	1.6
PQ2614 à 150H	14.0	15	1.9
PQ2614 à 150L	9.8	15	1.6
PQ2614 à 220H	8.6	22	1.9
PQ2614 à 220L	6.0	22	1.6
PQ2614 à 330H	5.1	33	1.9
PQ2614 à 330L	2.6	33	1.6

Inducteur de puissance planar protégé par enroulement de fil plat de type PQ
