Aperçu ProduitsÉtouffement par câble plat

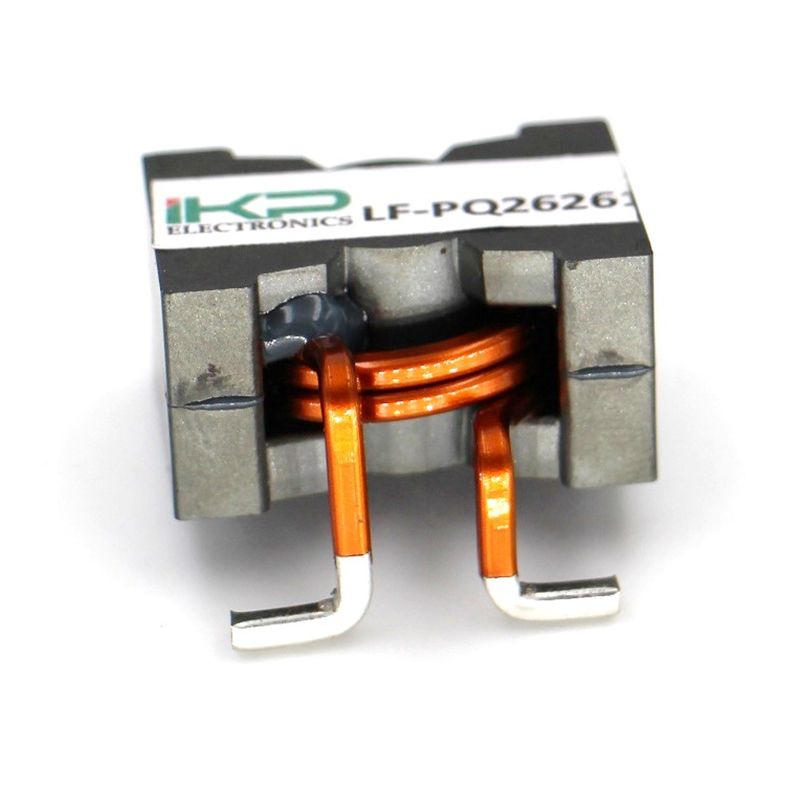

Type PQ Coils d'étouffement à haute tension personnalisés avec prix d'usine

Type PQ Coils d'étouffement à haute tension personnalisés avec prix d'usine

    • PQ Type Customized High Current Flat Wire Choke Coils with Factory Prices
    • PQ Type Customized High Current Flat Wire Choke Coils with Factory Prices
    • PQ Type Customized High Current Flat Wire Choke Coils with Factory Prices
    • PQ Type Customized High Current Flat Wire Choke Coils with Factory Prices
    • PQ Type Customized High Current Flat Wire Choke Coils with Factory Prices
    • PQ Type Customized High Current Flat Wire Choke Coils with Factory Prices

    Détails sur le produit:

    Lieu d'origine: Chine
    Nom de marque: IKP
    Certification: UL/CE/RoHS/REACH
    Numéro de modèle: LF-PQ261200-1R5R-2

    Conditions de paiement et expédition:

    Quantité de commande min: 100
    Prix: CNY+0.55~0.95+PIECES
    Détails d'emballage: Plateau à ampoules + carton + plateau
    Délai de livraison: 5 à 10 jours ouvrables
    Conditions de paiement: T/T, Western Union, MoneyGram, D/P, D/A, L/C
    Capacité d'approvisionnement: jour 10000+pieces+per
    Contactez
    Description de produit détaillée
    Matériel: noyau de ferrite souple coil: Fil plat
    type: Protégé 2612/14

    Les lignes plates sont idéales pour les applications à haute puissance. Dans les conceptions d'inducteurs à haute puissance, les fils émaillés n'ont aucun avantage. Le fil plat économise de l'espace et est également bénéfique pour la production automatisée.



    Le fil plat a une excellente dissipation de chaleur et convient aux applications d'inducteurs à haute puissance et à haute densité.



    L'enroulement de fil plat permet d'obtenir un DCR très faible, un circuit magnétique fermé, un bruit de bourdonnement ultra-faible.



    Le fil plat peut disperser uniformément le champ électrique, minimiser la capacité parasitaire, obtenir le meilleur effet EMI et résoudre complètement le problème de compatibilité électromagnétique.



    Les caractéristiques:

    •Taille du noyau: PQ2012/2014/2016/2614/2915/2918

    •Enroulement de fil plat, protégé par magnétisme

    •Résistance en courant continu inférieure (DCR)

    •Résistance à l'AC réduite (perte de l'effet de la peau)

    •Current de saturation élevé

    •Passeau de soudure supplémentaire pour une plus grande stabilité mécanique

    • Conforme à la directive RoHS et sans halogène



    Type PQ Coils d'étouffement à haute tension personnalisés avec prix d'usine



    Type PQ Coils d'étouffement à haute tension personnalisés avec prix d'usine

    Partie n° 1. Une B. Pour C ((MAX) D (max) E ((MIN) F G
    PQ2012 20.5 ± 0.4 14.0 ± 0.3 22.5 12.0 2.0 3.5 ± 0.2 5.0 ± 0.2
    PQ2014 20.5 ± 0.4 14.0 ± 0.3 22.5 14.5 2.0 3.5 ± 0.2 5.0 ± 0.2
    PQ2016 20.5 ± 0.4 14.0 ± 0.3 22.5 16.5 2.0 3.5 ± 0.2 5.0 ± 0.2
    PQ2614 27.5 ± 0.5 19.5 ± 0.5 27.9 16.0 3.8 30,8 ± 0.2 60,6 ± 0.5
    PQ2915 27.5 ± 0.5 19.5 ± 0.5 27.9 15.4 3.8 30,8 ± 0.2 60,6 ± 0.5
    PQ2918 27.5 ± 0.5 19.5 ± 0.5 27.9 17.8 3.8 30,8 ± 0.2 60,6 ± 0.5


    Partie

    Numéro

    Courant nominal

    (A) MAX

    Inductivité

    (uH) MIN

    DCR

    (mΩ) MAX
    Le nombre d'étoiles est déterminé par la fréquence d'écoulement. > 100 1.0 1.2
    PQ2614-1R5L: Les produits de base sont les suivants: > 100 1.5 1.6
    PQ2614-2R2H: Les produits de base sont les suivants: > 100 2.2 1.9
    PQ2614 à 2R2L 84.0 2.2 1.6
    PQ2614-3R3H 66.9 3.3 1.9
    PQ2614-3R3L 54.0 3.3 1.6
    PQ2614 à 4R7H 48.0 4.7 1.9
    PQ2614 à 4R7L 36.9 4.7 1.6
    PQ2614 à 6R8H 34.5 6.8 1.9
    PQ2614 à 6R8L 26.0 6.8 1.6
    PQ2614-100H, sous réserve de l'utilisation de la méthode suivante 21.5 10 1.9
    PQ2614-100L: le produit est présenté sous la forme d'une couche 16.2 10 1.6
    PQ2614 à 150H 14.0 15 1.9
    PQ2614 à 150L 9.8 15 1.6
    PQ2614 à 220H 8.6 22 1.9
    PQ2614 à 220L 6.0 22 1.6
    PQ2614 à 330H 5.1 33 1.9
    PQ2614 à 330L 2.6 33 1.6





    Type PQ Coils d'étouffement à haute tension personnalisés avec prix d'usine
