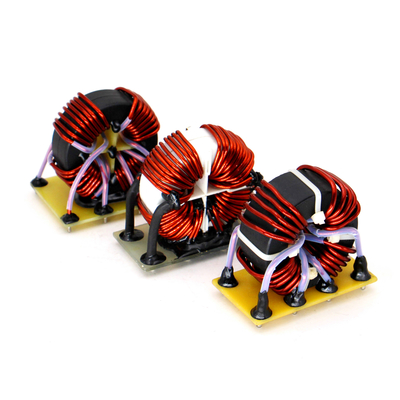

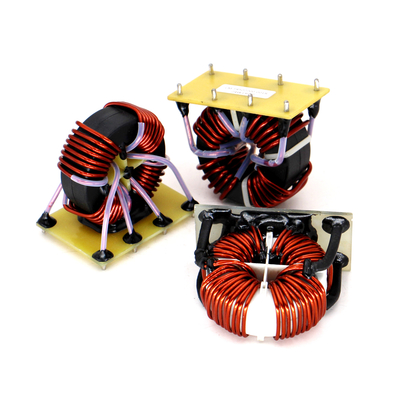

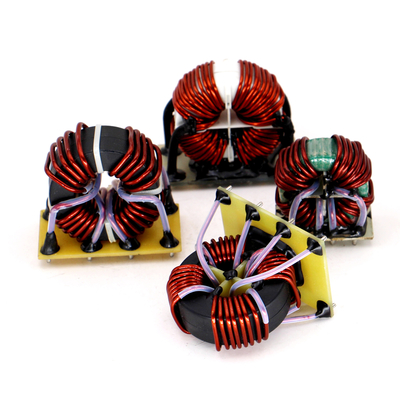

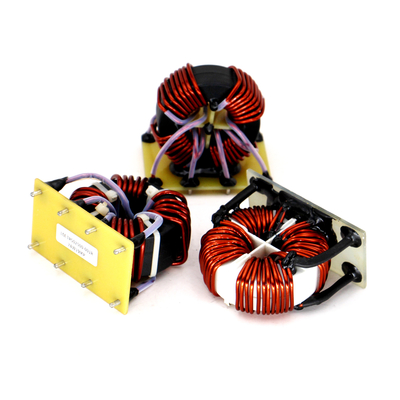

Name: L'usine Ikp fournit des bobines d'étranglement à noyau nano-cristallin toroïdal à trois/quatre phases
Brand: IKP Electronics Co., Ltd.
SKU: Les données relatives à l'utilisation du système d'exploitation sont fournies à la Commission.
Price: 2.52 USD
Availability: InStock

Aperçu Produits Inductances de mode commun

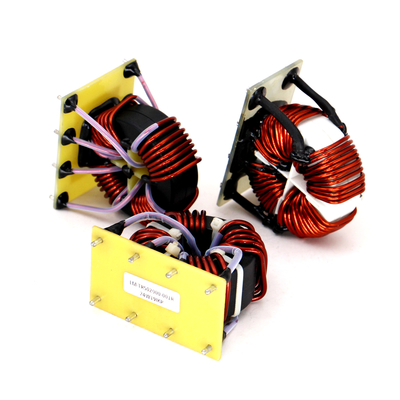

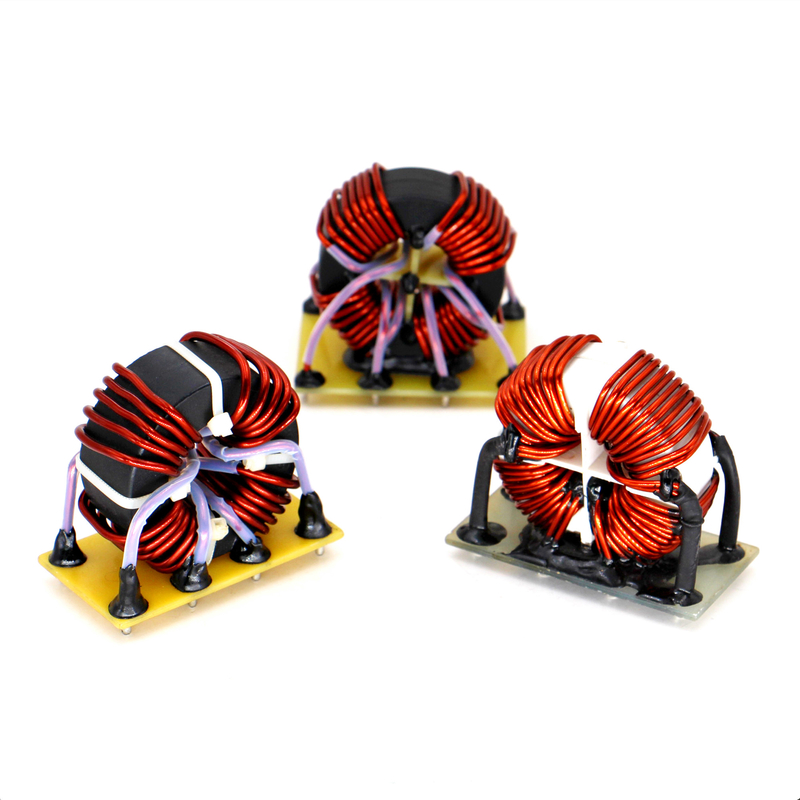

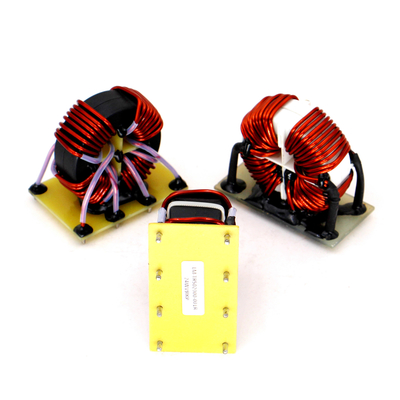

L'usine Ikp fournit des bobines d'étranglement à noyau nano-cristallin toroïdal à trois/quatre phases

Ikp Factory Supplies Three/Four Phase Toroidal Nano-Crystalline Core Common Mode Choke Coils

Détails sur le produit:

Lieu d'origine:	Chine
Nom de marque:	IKP
Numéro de modèle:	Les données relatives à l'utilisation du système d'exploitation sont fournies à la Commission.

Conditions de paiement et expédition:

Quantité de commande min:	200 pièces
Prix:	2.52USD
Détails d'emballage:	cartonné
Délai de livraison:	5 à 15 jours ouvrables
Conditions de paiement:	L/C, T/T
Capacité d'approvisionnement:	10,000 PCS/semaine

Contactez

Description de produit détaillée

Caractéristiques et application
▪ Enroulements séparés pour une capacité minimale d'enroulement
▪ Enroulements à une seule couche pour une impédance de mode commun la plus élevée sur la gamme de fréquences la plus large
▪ OU enveloppé d'un boîtier en nylon pour protéger les enroulements
▪ L'écartateur fournit une distance de ramassage de 1 à 3 mm pour la conformité UL, CSA, IEC
▪ Tous les matériaux utilisés sont certifiés UL94-VO
▪ Température de fonctionnement:-40oCà +105oC. Convient pour 50 Hz à 500 KHz
▪ Disponible en support vertical ou horizontal
▪ Application: filtrage des lignes électriques, EMI/REI pour les sources d'alimentation en mode commutateur
▪ Disponible en tête verticale pour faciliter l'assemblage des PCB
▪ Facilité de montage du FR-4 Bonne résistance aux vibrations

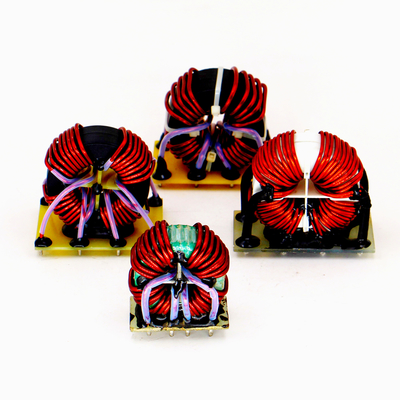

L'usine Ikp fournit des bobines d'étranglement à noyau nano-cristallin toroïdal à trois/quatre phases

Caractéristiques électriques:

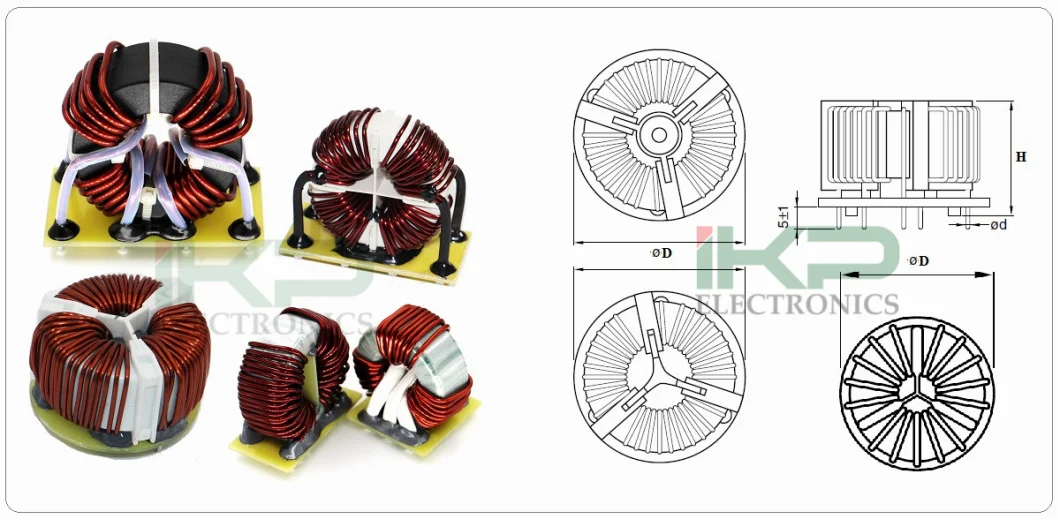

Chutes de ligne en mode commun toroïdales montées sur l'en-tête

Partie n° 1. # TOD-L-I ((A)	Inductivité	Max. D.C. Résistance	Actuel Rating	Montage	Dimension (en mm) Taille de bobine code A×B. Pour×C
#T310-280-13	0.280 mH	20,9 milli-ohm	13A	Légères	38×38×19
#T250-425-8	0.425 mH	4.26 milli-ohm	8A	Verticale	32×30×21
#T310-580-13	0.580 mH	10 milliohm	13A	Verticale	38×38×18
Le nombre de personnes concernées par l'enquête	1.000 mH	0.02 ohm	8A	Verticale	30×28×13
#T220-1000-3.2	1.000 mH	150,3 milliohm	3.2A	Verticale	26×26×17
#T220-1500-2	1.500 mH	180,0 milli-ohm	3.2A	Verticale	26×26×18
#T220-1800-5	1.800 mH	0.05 ohm	5A	Légères	26×28×18
#T220-2200-5	2.200 mH	0.04 ohm	5A	Verticale	26×26×19
#T250-3500-1. Je suis désolée.5	3.500 mH	800,0 milli-ohm	1.5A	Légères	30×32×16
#T250-3700-4	3.700 mH	0.007 ohm	4A	Verticale	30×32×17
#T310-7200-2. Je vous en prie.5	7.200 mH	930,0 milli-ohm	2.5A	Légères	38×40×18
#T310-11000-1. Je suis désolé.5	11.000 mH	1840,0 milli-ohm	1.5A	Verticale	40×40×19

Faible profil, petite taille, étouffement en mode commun

Partie n° 1. # TOD-L-I ((A)	Inductivité	Max. D.C. Résistance	Courant de courant continu Rating	Montage	Dimension (en mm) Taille de bobine code A×B. Pour×C
#T220-1180-7.5	1.180 mH	12.5 milliohms	7.5 ampères	Légères	26×28×20
#T220-65-23.5	65.000μH est	00,9 milli-ohms	23.5 ampères	Verticale	26×26×18
#T220-100-19	100.000μH est	10,3 milli-ohm	19 ampères	Verticale	28×26×18
#T220-180-15	180.000μH est	2.5 milliohms	15 ampères	Verticale	26×26×20
#T220-470-12	470.000μH est	40,0 milli-ohms	12 ampères	Verticale	28×26×18
#T220-880-9	880.000μH est	6.5 milliohms	9 ampères	Légères	28×30×20

Étouffements de lignes en mode courant commun

Partie n° 1. # TOD-L-I ((A)	Inductivité	Max. D.C. Résistance	Actuel Rating	Montage	Dimension (en mm) Taille de bobine code A×B. Pour×C
#T310-100-30	0.100 mH	30,0 milli-ohms	30 ampères	Légères	38×40×18
#T310-100-30A	0.100 mH	30,0 milli-ohms	30 ampères	Verticale	36×36×15
#T310-150-20	0.150 mH	3.4 milli-ohms	20 Amops	Légères	36×36×16
#T310-150-20A	0.150 mH	3.4 milli-ohms	20 Amops	Verticale	38×38×18
#T310-150-30	0.150 mH	3.5 milliohms	30 ampères	Verticale	38×38×19
#T250-200-15	0.200 mH	5 milliohms	15 ampères	Légères	30×28×15
#T310-200-18	0.200 mH	5 milliohms	18 ampères	Légères	36×36×16
#T310-200-15A	0.200 mH	5 milliohms	15 ampères	Verticale	38×38×18
#T250-200-18	0.200 mH	5 milliohms	18 ampères	Verticale	30×28×15
#T250-300-15	0.300 mH	70,3 milliohms	15 ampères	Légères	30×32×18
#T250-300-15A	0.300 mH	70,3 milliohms	15 ampères	Verticale	30×28×17
#T250-600-9	00,600 mH	10 milliohms	9 ampères	Légères	30×30×18
#T250-600-9	00,600 mH	10 milliohms	9 ampères	Verticale	30×28×19

*Nous pouvons concevoir et fabriquer des pièces sur mesure avec une exigence spécifique
