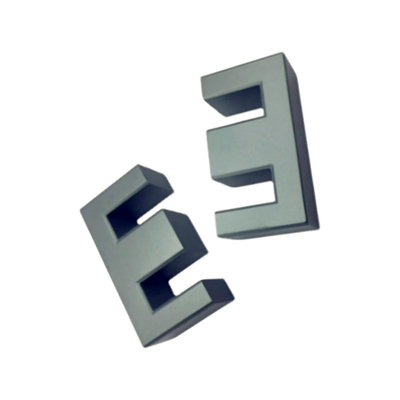

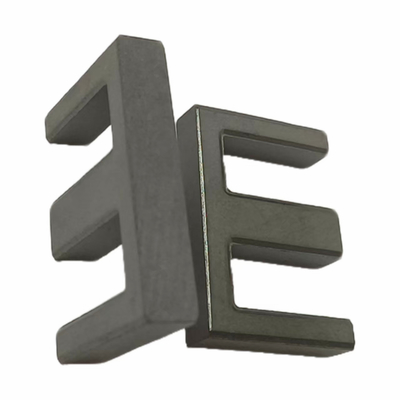

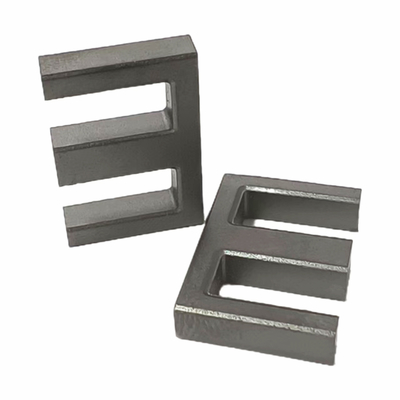

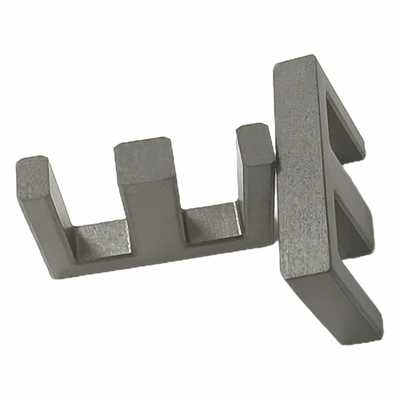

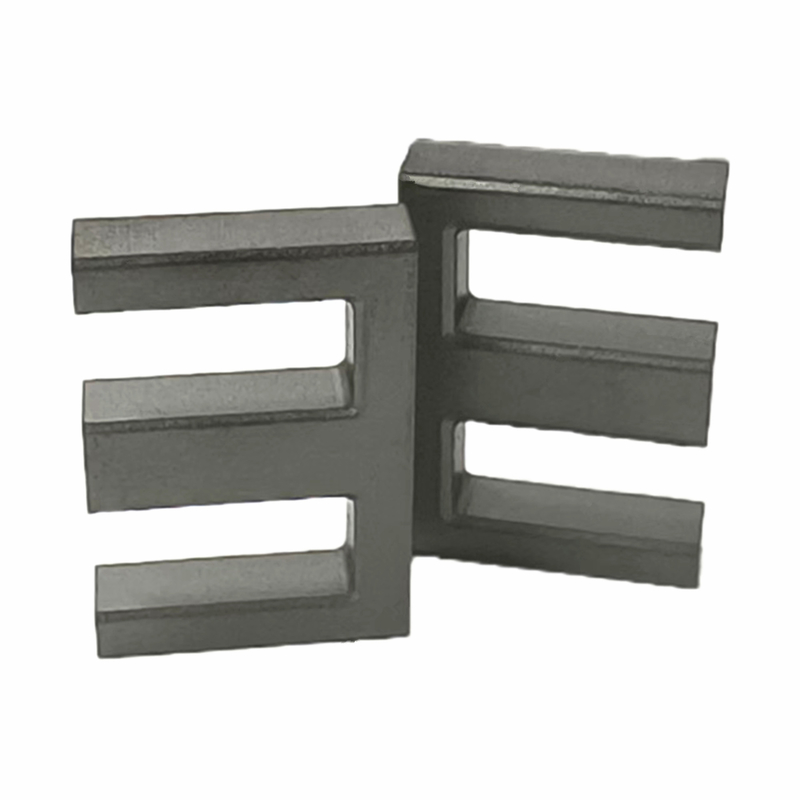

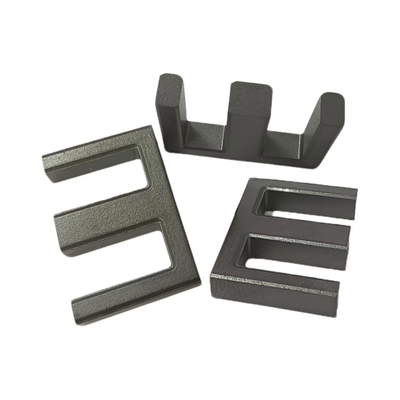

Avantages
1. Perméabilité magnétique élevée:
Les noyaux de puissance MN-ZN de type EE ont une perméabilité magnétique élevée, permettant une conversion efficace d'énergie électromagnétique sous un champ magnétique externe relativement petit.
Cela signifie que sous la même force du champ magnétique, les noyaux de type EE peuvent stocker plus d'énergie magnétique, améliorant ainsi le taux d'utilisation de l'énergie magnétique.
2. Perte faible:
Ce type de noyau a de faibles pertes, en particulier dans les applications à haute fréquence, où elle peut réduire la perte d'énergie et améliorer l'efficacité de l'appareil.
Ceci est crucial pour les dispositifs électroniques qui poursuivent une grande efficacité, car il contribue à réduire la consommation d'énergie et la génération de chaleur de l'appareil.
3. Caractéristiques de la température du bien:
Les noyaux d'alimentation MN-ZN de type EE ont de bonnes caractéristiques de température à température ambiante, leurs pertes étant négativement liées à la température.
Cette caractéristique aide à empêcher la température de monter en continu après que l'appareil fonctionne depuis longtemps, maintenant ainsi les performances stables de l'appareil.
4. Conception multi-points:
Le squelette du noyau de type EE est équipé de bornes multiples, ce qui facilite la conception de transformateurs multiput.
Cette conception peut répondre aux besoins de différents circuits, améliorant l'applicabilité et la flexibilité du noyau.
5. Excellente résistance mécanique:
Bien que la résistance des anneaux de ferrite MN-ZN soit relativement faible, la résistance mécanique des noyaux d'alimentation MN-ZN de type EE peut être amélioré grâce à des processus optimisés pendant la fabrication.
Cela permet aux noyaux de type EE de s'adapter à différents scénarios d'application, y compris certains environnements qui nécessitent une certaine résistance mécanique.
Zones de candidature
1. Champ de communication:
Les noyaux d'alimentation MN-ZN de type EE sont largement utilisés dans des programmes tels que les terminaux d'échange contrôlés par le programme et l'équipement électronique de précision.
En tant que partie importante des transformateurs à large bande, des inductances, des transformateurs d'isolement et des transformateurs correspondants, ils fournissent un support électromagnétique stable et fiable pour ces appareils.
2. Système d'alimentation:
Dans les transformateurs et les étouffages de conversion de puissance, les alimentations DVD, les flashs de caméra, l'équipement de communication et d'autres appareils électroniques, les noyaux d'alimentation MN-ZN de type EE jouent également un rôle important.
Ils aident à améliorer l'efficacité de la conversion et la stabilité de l'alimentation et la réduction des interférences électromagnétiques.
3. Autres champs:
Les noyaux d'alimentation MN-ZN de type EE sont également utilisés dans divers appareils électroniques tels que les transformateurs d'alimentation de commutation, les transformateurs d'impulsions et les ballasts électroniques.
Leurs excellentes performances fournissent un support électromagnétique stable et fiable pour ces appareils, répondant aux besoins d'application de différents domaines.
Fig.1
| Spécification |
Dimension (mm) |
Paramètre efficace |
BP44 |
BP95 |
Poids (grammes / paire) |
| UN |
B |
C |
D |
E |
F |
AE (mm2) |
Le (mm) |
Ve (mm3) |
Coefficient d'inductance AL (NH / N2) |
| EE12 / 6/5 |
12,00 ± 0,35 |
6,00 ± 0,20 |
5,00 ± 0,20 |
2,50 ± 0,20 |
9.0 min |
4,4 ± 0,2 |
13h30 |
29.00 |
385.70 |
900 ± 25% |
1100 ± 25% |
2.40 |
| EE12.4 / 6/7 |
12,40 ± 0,40 |
5,60 ± 0,20 |
6,90 ± 0,20 |
2,70 ± 0,20 |
9.2 min |
4,2 ± 0,2 |
19.10 |
28h00 |
534.80 |
1300 ± 25% |
1500 ± 25% |
3.30 |
| EF12.9 / 6 / 3.4 |
13,00 ± 0,30 |
6,50 ± 0,20 |
3,40 ± 0,20 |
3,40 ± 0,20 |
9,7 min |
5 ± 0,2 |
12.34 |
30.84 |
280,60 |
750 ± 25% |
950 ± 25% |
2.05 |
| EF12.6 / 7/4 |
12,70 ± 0,40 |
6,90 ± 0,20 |
3,70 ± 0,20 |
3,70 ± 0,20 |
8,8 min |
4,9 ± 0,2 |
13.60 |
31h00 |
421,60 |
800 ± 25% |
1000 ± 25% |
2.34 |
| EF12.6 / 7 / 4A |
12,70 ± 0,40 |
6,80 ± 0,20 |
3,60 ± 0,20 |
3,60 ± 0,20 |
9.2 min |
5 ± 0,2 |
12.78 |
32.00 |
409.10 |
850 ± 25% |
1000 ± 25% |
2.38 |
| EF13.5 / 6/4 |
13,50 ± 0,30 |
6,25 ± 0,20 |
3,50 ± 0,20 |
3,50 ± 0,20 |
9,8 min |
4,5 ± 0,2 |
12.14 |
30.05 |
364.50 |
800 ± 25% |
1000 ± 25% |
2.40 |
| EF13.5 / 6 / 7.2 |
13,50 ± 0,30 |
7,20 ± 0,20 |
7,20 ± 0,20 |
3,50 ± 0,20 |
9,8 min |
5,2 ± 0,2 |
25.50 |
33.20 |
846.60 |
1600 ± 25% |
2000 ± 25% |
5.00 |
| EF13.6 / 5 / 12-1 |
13,60 ± 0,30 |
5,40 ± 0,20 |
11,95 ± 0,20 |
3,00 ± 0,20 |
10,0 min |
3,9 ± 0,2 |
36.70 |
27h30 |
1001.91 |
2000 ± 25% |
3000 ± 25% |
6.15 |
| EF14 / 7/4 |
13,70 ± 0,30 |
6,80 ± 0,20 |
3,50 ± 0,20 |
3,50 ± 0,20 |
10.10 min |
4,8 ± 0,2 |
12.40 |
31.80 |
394.32 |
800 ± 25% |
1000 ± 25% |
2.35 |
| EE13 / 6/6D |
13,1 ± 0,30 |
6,25 ± 0,20 |
6,1 ± 0,20 |
2,7 ± 0,20 |
10,0 min |
4,85 ± 0,2 |
16.90 |
31.40 |
530,66 |
1100 ± 25% |
1300 ± 25% |
3.37 |
| EE13 / 6 / 9.8d |
13,1 ± 0,30 |
6,25 ± 0,20 |
9,8 ± 0,20 |
2,7 ± 0,20 |
10,0 min |
4,85 ± 0,2 |
26.75 |
31.40 |
839.95 |
1700 ± 25% |
2050 ± 25% |
5.50 |
| EE13 / 7 / 6B |
13,1 ± 0,30 |
6,80 ± 0,20 |
6,1 ± 0,20 |
2,7 ± 0,20 |
10,0 min |
5,4 ± 0,2 |
16.60 |
33.80 |
561.08 |
1100 ± 25% |
1300 ± 25% |
3.58 |
| EE13.4 / 6/6 |
13,4 ± 0,35 |
6,2 ± 0,20 |
6,25 ± 0,15 |
2,8 ± 0,15 |
10,3 min |
4,7 ± 0,2 |
17.50 |
31.10 |
549.20 |
1100 ± 25% |
1300 ± 25% |
3.40 |
| EE13.5 / 6/6 |
13,5 ± 0,30 |
6,25 ± 0,20 |
6,1 ± 0,20 |
2,7 ± 0,20 |
10,4 min |
4,9 ± 0,2 |
16.50 |
31.90 |
526.35 |
1100 ± 25% |
1300 ± 25% |
3.20 |
| EE13.5 / 7/6 |
13,5 ± 0,30 |
6,50 ± 0,20 |
6,1 ± 0,20 |
2,7 ± 0,20 |
10,4 min |
5,1 ± 0,2 |
16.50 |
32,70 |
539.55 |
1100 ± 25% |
1300 ± 25% |
3.25 |
| EE13.5 / 7/10 |
13,5 ± 0,30 |
6,50 ± 0,20 |
9,8 ± 0,20 |
2,7 ± 0,20 |
10,4 min |
5,1 ± 0,2 |
27h30 |
32.90 |
898.17 |
1800 ± 25% |
2100 ± 25% |
5.30 |
| EE14 / 5/6H |
14,0 ± 0,30 |
4,90 ± 0,15 |
6,00 ± 0,20 |
2,90 ± 0,20 |
10,7 min |
3,4 + 0,15－0.1 |
17.80 |
26.40 |
469.92 |
1200 ± 25% |
1400 ± 25% |
3.40 |
| EE14 / 5/6A |
14,0 ± 0,30 |
5,40 ± 0,15 |
6,00 ± 0,20 |
2,90 ± 0,20 |
10,7 min |
3,9 + 0,15－0.1 |
17.80 |
28.40 |
505.52 |
1000 ± 25% |
1400 ± 25% |
3.40 |
| EE14 / 6/6A |
14,0 ± 0,30 |
6,20 ± 0,15 |
6,00 ± 0,20 |
2,90 ± 0,20 |
10,7 min |
4,7 + 0,15－0.1 |
17.80 |
31.56 |
561.77 |
1000 ± 25% |
1250 ± 25% |
3.90 |
| EE14 / 4 / 8C |
14,0 ± 0,30 |
4,20 ± 0,15 |
7,90 ± 0,20 |
3,50 ± 0,20 |
10,2 min |
3,1 + 0,15－0.1 |
21.77 |
22.86 |
497.80 |
2000 ± 25% |
2800 ± 25% |
4.00 |
| EE16 / 8 / 5B |
16,0 ± 0,30 |
7,8 ± 0,20 |
4,9 + 0,15-0,05 |
4,2 ± 0,20 |
11,7 min |
5,8 ± 0,2 |
20.20 |
37.30 |
753.46 |
1100 ± 25% |
1400 ± 25% |
4.46 |
| EE16 / 7/5d |
16,2 ± 0,40 |
7,4 ± 0,20 |
4,8 ± 0,20 |
4,0 ± 0,20 |
11,8 min |
5,4 ± 0,2 |
19.20 |
36.00 |
691.20 |
1100 ± 25% |
1300 ± 25% |
3.90 |
| EE16 / 7/7D |
16,2 ± 0,40 |
7,4 ± 0,20 |
6,8 ± 0,20 |
4,0 ± 0,20 |
11,8 min |
5,4 ± 0,2 |
27.40 |
36.20 |
991.88 |
1600 ± 25% |
2000 ± 25% |
5.85 |
| EE16 / 7/8d |
16,2 ± 0,40 |
7,4 ± 0,20 |
8,0 ± 0,20 |
4,0 ± 0,20 |
11,8 min |
5,4 ± 0,2 |
32.00 |
36.10 |
1155.20 |
1800 ± 25% |
2200 ± 25% |
6.70 |
| EE16 / 7/10D |
16,2 ± 0,40 |
7,4 ± 0,20 |
9,8 ± 0,20 |
4,0 ± 0,20 |
11,8 min |
5,4 ± 0,2 |
40.00 |
36.08 |
1443.20 |
2000 ± 25% |
2600 ± 25% |
9h00 |
| EE16.2 / 6 / 8.9A |
16,2 ± 0,40 |
5,55 ± 0,20 |
8,9 ± 0,20 |
4,2 ± 0,20 |
12,50 min |
3,55 ± 0,2 |
36.00 |
27.90 |
1004.40 |
3120 ± 25% |
4350 ± 25% |
6.00 |
| EE16.4 / 7/8 |
16.55max |
6,9 ± 0,20 |
8,0 ± 0,20 |
4,0 ± 0,20 |
12.3 min |
4,9 ± 0,2 |
31.60 |
34.30 |
1083,88 |
1900 ± 25% |
2400 ± 25% |
6.38 |
| EE16 / 7 / 6.8C |
16,0 ± 0,30 |
7,2 ± 0,20 |
6,8 ± 0,20 |
3,2 ± 0,20 |
12,50 min |
5,5 ± 0,15 |
22.20 |
36.76 |
816.07 |
1000 ± 25% |
1200 ± 25% |
4.60 |
| EE16 / 7 / 5-2 |
16,0 ± 0,3 |
7,2 ± 0,15 |
4,8 ± 0,20 |
4,0 ± 0,20 |
12,0 ± 0,3 |
5,2 ± 0,2 |
18.50 |
35,50 |
656.75 |
1100 ± 25% |
1300 ± 25% |
4.00 |
| EE16 / 13 / 8-2 |
16,0 ± 0,3 |
6,5 ± 0,15 |
8,0 ± 0,20 |
4,0 ± 0,20 |
12,0 ± 0,3 |
4,5 ± 0,2 |
32.00 |
32.30 |
1034.00 |
2050 ± 25% |
2650 ± 25% |
6.70 |
| EE16.6 / 6/8 |
16,7 ± 0,30 |
5,90 ± 0,15 |
7,8 ± 0,20 |
4,0 ± 0,15 |
12,9 ± 0,30 |
4 ± 0,15 |
30.08 |
30.50 |
917.44 |
1800 ± 25% |
2200 ± 25% |
5.50 |
| EEL16 / 12/5 |
16,0 ± 0,40 |
12,4 ± 0,20 |
4,8 ± 0,20 |
4,0 ± 0,20 |
11,7 min |
10,2 ± 0,2 |
19.10 |
55.40 |
1058.14 |
850 ± 25% |
1050 ± 25% |
6.56 |
| EEL16 / 12 / 1.8-1 |
16,0 ± 0,50 |
12,0 ± 0,30 |
1,8 ± 0,20 |
7,0 ± 0,20 |
12.4 min |
10,4 ± 0,3 |
6.61 |
48.06 |
317.70 |
800 ± 25% |
1000 ± 25% |
2.80 |
| EEL17 / 12/5 |
17,2 ± 0,30 |
12,5 ± 0,20 |
4,85 ± 0,20 |
4,0 ± 0,20 |
12,8 min |
10,3 ± 0,2 |
19.90 |
56.90 |
1132.31 |
800 ± 25% |
1100 ± 25% |
6.90 |
| EE17 / 7/5 |
16,7 ± 0,40 |
7,4 ± 0,20 |
4,8 ± 0,20 |
4,0 ± 0,20 |
12,5 min |
5,4 ± 0,2 |
19.20 |
37.33 |
716.74 |
1100 ± 25% |
1300 ± 25% |
3.80 |
| EE17 / 8/5 |
16,8 ± 0,40 |
7,8 ± 0,20 |
4,8 ± 0,20 |
4,0 ± 0,20 |
12,5 min |
5,8 ± 0,2 |
19.03 |
38.34 |
729.61 |
1000 ± 25% |
1250 ± 25% |
3.80 |
| EE17 / 7 / 6.8 |
16,7 ± 0,40 |
7,4 ± 0,20 |
6,8 ± 0,20 |
4,0 ± 0,20 |
12,5 min |
5,4 ± 0,2 |
27.10 |
37.30 |
1010.83 |
1500 ± 25% |
1800 ± 25% |
5.40 |
| EE17 / 7 / 9.8 |
16,7 ± 0,40 |
7,4 ± 0,20 |
9,8 ± 0,20 |
4,0 ± 0,20 |
12,5 min |
5,4 ± 0,2 |
38.80 |
36.64 |
1421.63 |
2200 ± 25% |
2800 ± 25% |
8.00 |
| EE17 / 8/12.5 |
16,7 ± 0,40 |
7,8 ± 0,20 |
12,5 ± 0,20 |
4,0 ± 0,20 |
12,5 min |
5,8 ± 0,2 |
49.50 |
38,35 |
1898.33 |
2800 ± 25% |
3200 ± 25% |
10.70 |
| EE17 / 10 / 9.7C |
17,20 ± 0,40 |
7,8 ± 0,20 |
9,8 ± 0,20 |
4,0 ± 0,20 |
12.7 min |
5,8 ± 0,2 |
39.50 |
38,65 |
1526.68 |
2000 ± 25% |
2600 ± 25% |
10.70 |
| EE17.2 / 8 / 9.8 |
17,20 ± 0,40 |
7,8 ± 0,20 |
9,8 ± 0,20 |
4,0 ± 0,20 |
12,70 min |
5,8 ± 0,2 |
39.50 |
38,65 |
1526.68 |
2200 ± 25% |
2800 ± 25% |
8.50 |
| EE17.2 / 8/12.6 |
17,20 ± 0,40 |
7,8 ± 0,20 |
12,6 ± 0,20 |
4,0 ± 0,20 |
12,70 min |
5,8 ± 0,2 |
50.80 |
38,65 |
1963.42 |
2900 ± 25% |
3300 ± 25% |
11.12 |
| EE17.4 / 7 / 6.8 |
17,40 ± 0,40 |
7,5 ± 0,20 |
6,8 ± 0,20 |
4,0 ± 0,20 |
13.10 min |
5,5 ± 0,2 |
26.70 |
39.00 |
1041.30 |
1500 ± 25% |
1700 ± 25% |
5.54 |
| EE17.4 / 7 / 7.3 |
17,40 ± 0,40 |
7,5 ± 0,20 |
7,3 ± 0,20 |
4,0 ± 0,20 |
13.10 min |
5,5 ± 0,2 |
28.80 |
37.80 |
1088,64 |
1600 ± 25% |
1800 ± 25% |
5.92 |
| EE17.4 / 8 / 9.8 |
17,40 ± 0,40 |
7,9 ± 0,20 |
9,8 ± 0,20 |
4,0 ± 0,20 |
13.10 min |
5,9 ± 0,2 |
38.70 |
39.30 |
1520.91 |
2000 ± 25% |
2600 ± 25% |
8.10 |
| EE17.4 / 8/12.6 |
17,40 ± 0,40 |
7,8 ± 0,20 |
12,6 ± 0,20 |
4,0 ± 0,20 |
13.10 min |
5,8 ± 0,2 |
49.96 |
38,94 |
1945.5 |
3200 ± 25% |
3800 ± 25% |
10.80 |
| EE17.5 / 6 / 7.5 |
17,5 ± 0,40 |
6,4 ± 0,15 |
7,5 ± 0,20 |
5,20 ± 0,20 |
12.2 min |
4 ± 0,15 |
38.23 |
30.70 |
1173.66 |
2000 ± 25% |
3000 ± 25% |
6.80 |
| EE18.4 / 6 / 7.4 |
18,4 ± 0,40 |
6,2 ± 0,20 |
7,4 ± 0,20 |
5,50 ± 0,20 |
12.7 min |
3,7 ± 0,15 |
39.50 |
30.40 |
1200,80 |
2000 ± 25% |
2900 ± 25% |
7.05 |
| EF16 / 6/5 |
16,1 ± 0,30 |
6,1 ± 0,20 |
4,5 ± 0,20 |
4,5 ± 0,20 |
11,7 min |
4 ± 0,2 |
19h30 |
30.20 |
582.86 |
1100 ± 25% |
1600 ± 25% |
3.20 |
| EF16 / 6/7 |
16,1 ± 0,30 |
5,75 ± 0,15 |
7,15 ± 0,20 |
4,5 ± 0,20 |
11,7 min |
3,7 ± 0,15 |
31h30 |
27.88 |
872.64 |
2300 ± 25% |
2500 ± 25% |
5.16 |
| Ef16.5 / 8/5 |
16,5 ± 0,40 |
8,2 ± 0,20 |
4,5 ± 0,20 |
4,55 ± 0,20 |
11,7 min |
5,9 ± 0,2 |
19.90 |
38.20 |
760.18 |
1200 ± 25% |
1450 ± 25% |
4.06 |
| Ef16.5 / 6/8 |
16,5 ± 0,40 |
6,1 ± 0,20 |
8,0 ± 0,20 |
4,55 ± 0,20 |
11,7 min |
4 ± 0,2 |
34.50 |
30.40 |
1048.80 |
2100 ± 25% |
3000 ± 25% |
7.30 |
| Ef16.6 / 6/8 |
16,6 ± 0,40 |
6,0 ± 0,20 |
8,0 ± 0,20 |
4,55 ± 0,20 |
12.0 min |
4 ± 0,2 |
33.30 |
30.45 |
1013.99 |
2200 ± 25% |
3000 ± 25% |
5.86 |
| EF17.5 / 8 / 8.4 |
17,5 ± 0,40 |
7,5 ± 0,20 |
8,4 ± 0,20 |
4,55 ± 0,20 |
12.4 min |
5,5 ± 0,2 |
36.70 |
36.90 |
1354.23 |
2300 ± 25% |
3200 ± 25% |
8.35 |
| EE18.8 / 8 / 9.2 |
18,8 ± 0,40 |
7,8 ± 0,20 |
9,2 ± 0,20 |
5.10 ± 0,20 |
12,8 min |
5 ± 0,2 |
36.70 |
36.90 |
1354.23 |
2300 ± 25% |
3200 ± 25% |
8.35 |
| EE19 / 8/5 |
19,2 ± 0,40 |
8,1 ± 0,20 |
4,85 ± 0,20 |
4,60 ± 0,20 |
14.1 min |
5,8 ± 0,2 |
22.10 |
40.20 |
888.42 |
1200 ± 25% |
1300 ± 25% |
5.10 |
| EE19 / 8/10 |
19,2 ± 0,40 |
8,1 ± 0,20 |
9,6 ± 0,20 |
4,60 ± 0,20 |
14.1 min |
5,8 ± 0,2 |
45.40 |
40.00 |
1816.00 |
2000 ± 25% |
3000 ± 25% |
10.60 |
| EE19 / 8/5d |
19,5 ± 0,40 |
8,3 ± 0,20 |
5,0 ± 0,20 |
4,85 ± 0,20 |
14h00 min |
5,8 ± 0,2 |
25h00 |
40.50 |
1012.50 |
1300 ± 25% |
1500 ± 25% |
5.65 |
| EE19 / 8/5E |
19,1 ± 0,30 |
8,1 ± 0,20 |
4,85 ± 0,20 |
4,85 ± 0,20 |
14,20 min |
5,8 ± 0,2 |
23h30 |
39.20 |
913.00 |
1300 ± 25% |
1500 ± 25% |
5.60 |
| EEL19 / 14/5 |
20,2 ± 0,40 |
13,8 ± 0,30 |
5,0 ± 0,25 |
5,0 ± 0,25 |
14,8 min |
11,3 ± 0,3 |
24.10 |
63,00 |
1518.30 |
1000 ± 25% |
1200 ± 25% |
9.20 |
| EE19.8 / 8 / 4.8 |
19,8 ± 0,40 |
8,3 ± 0,30 |
4,8 ± 0,25 |
4,85 ± 0,25 |
15,2 min |
5,9 ± 0,3 |
22.01 |
41.51 |
913.49 |
1200 ± 25% |
1500 ± 25% |
5.40 |
| EE19.9 / 8 / 10.1 |
19,9 ± 0,40 |
8,30 ± 0,20 |
10,1 ± 0,20 |
5,05 ± 0,20 |
14,5 min |
5,7 ± 0,2 |
51.30 |
40.70 |
2087.91 |
3000 ± 25% |
3800 ± 25% |
12.20 |
| EE19.9 / 8/12.1 |
19,9 ± 0,40 |
8,30 ± 0,20 |
12,1 ± 0,20 |
5,05 ± 0,20 |
14,5 min |
5,7 ± 0,2 |
61.50 |
40.70 |
2503.05 |
3700 ± 25% |
4600 ± 25% |
14.60 |
| EE20 / 8/5 |
20,2 ± 0,40 |
8,10 ± 0,20 |
4,8 ± 0,20 |
4,8 ± 0,20 |
15,0 min |
5,8 ± 0,2 |
22.98 |
41.02 |
942.64 |
1150 ± 25% |
1500 ± 25% |
5.54 |
| EE20.5 / 10.7 / 7 |
20,5 ± 0,70 |
10,95 ± 0,20 |
7,0 ± 0,20 |
5,0 ± 0,20 |
14,0 min |
7,35 ± 0,2 |
38.80 |
48.50 |
1881.80 |
1800 ± 25% |
2400 ± 25% |
11.10 |
| EF20 / 10/6 |
20,0 ± 0,40 |
10,1 ± 0,20 |
5,7 ± 0,20 |
5,7 ± 0,20 |
14.1 min |
7,2 ± 0,2 |
32.20 |
46.50 |
1497.30 |
1500 ± 25% |
2000 ± 25% |
8.40 |
| EF20 / 10/9 |
20,0 ± 0,40 |
9,9 ± 0,20 |
8,8 ± 0,20 |
5,7 ± 0,20 |
14.1 min |
7,2 ± 0,2 |
50.10 |
46.00 |
2304.60 |
2500 ± 25% |
3200 ± 25% |
13h00 |
| EF20 / 10/11 |
20,0 ± 0,40 |
9,9 ± 0,20 |
10,75 ± 0,25 |
5,7 ± 0,20 |
14.1 min |
7,2 ± 0,2 |
61.50 |
46.00 |
2829.00 |
3000 ± 25% |
3800 ± 25% |
15.70 |
| EF20 / 10.5 / 6F |
20,4 ± 0,40 |
10,5 ± 0,20 |
5,70 ± 0,20 |
5,7 ± 0,20 |
14,6 min |
7,8 ± 0,2 |
31.67 |
49.12 |
1515.70 |
1450 ± 25% |
1950 ± 25% |
8.55 |
| EF20 / 10.75 / 10.6b |
20,0 ± 0,40 |
10,75 ± 0,20 |
10,60 ± 0,25 |
5,7 ± 0,20 |
14.1 min |
7,6 ± 0,2 |
61.10 |
48.40 |
2957.24 |
2800 ± 25% |
3600 ± 25% |
16.80 |
| EF20 / 10/18 |
20,0 ± 0,40 |
10,4 ± 0,20 |
17,60 ± 0,30 |
5,7 ± 0,20 |
14.1 min |
7,6 ± 0,2 |
98.50 |
48.00 |
4728.00 |
4800 ± 25% |
5400 ± 25% |
26h00 |
| EF20 / 10/6E |
20,1 ± 0,40 |
10,0 ± 0,20 |
5,70 ± 0,20 |
5,7 ± 0,20 |
14,7 min |
7,4 ± 0,2 |
30.10 |
47.15 |
1419.22 |
1500 ± 25% |
2000 ± 25% |
8.26 |
| EF20 / 10/11E |
20,1 ± 0,40 |
10,0 ± 0,20 |
11,0 ± 0,20 |
5,7 ± 0,20 |
14,3 min |
7,3 ± 0,2 |
60,00 |
46.80 |
2808.00 |
3000 ± 25% |
3700 ± 25% |
15.60 |
| EF20 / 07/16 |
20,15 ± 0,40 |
7,40 ± 0,20 |
16,0 ± 0,25 |
5,7 ± 0,20 |
14,4 min |
4,5 ± 0,2 |
91.20 |
36.20 |
3302.20 |
4700 ± 25% |
6000 ± 25% |
19.60 |
| Ef20.4 / 7.75 / 15.8 |
20,4 ± 0,40 |
7,75 ± 0,20 |
15,8 ± 0,25 |
5,7 ± 0,20 |
14,5 min |
4,7 ± 0,2 |
91.10 |
37.10 |
3379.81 |
4000 ± 25% |
6600 ± 25% |
20.40 |
| EF21 / 10/6 |
21,0 ± 0,40 |
10,25 ± 0,20 |
5,7 ± 0,20 |
5,7 ± 0,20 |
15.1 min |
7,5 ± 0,2 |
31.20 |
48.20 |
1503.84 |
1400 ± 25% |
2000 ± 25% |
8.26 |
| EF21 / 9/11 |
21,0 ± 0,50 |
9,00 ± 0,20 |
10,75 ± 0,25 |
5,7 ± 0,20 |
15.1 min |
6,2 ± 0,2 |
57.40 |
43.50 |
2496.90 |
3200 ± 25% |
4200 ± 25% |
14.20 |
| EE22 / 10 / 6C |
22,0 ± 0,40 |
9,4 ± 0,25 |
5,75 ± 0,20 |
5,75 ± 0,20 |
16,0 ± 0,40 |
5,6 ± 0,25 |
36.30 |
42.80 |
1553.64 |
1800 ± 25% |
2400 ± 25% |
9.14 |
| EE22 / 10 / 8.7 |
22,3 ± 0,40 |
9,5 ± 0,25 |
8,70 ± 0,20 |
5,75 ± 0,20 |
15,9 min |
5,6 ± 0,25 |
54.60 |
43.15 |
2355.99 |
2800 ± 25% |
3600 ± 25% |
13.90 |
| EE22 / 10/6B |
22,3 ± 0,40 |
9,4 ± 0,25 |
5,75 ± 0,20 |
5,70 ± 0,20 |
16,20 min |
5,6 ± 0,25 |
35,50 |
43.10 |
1530.05 |
1800 ± 25% |
2400 ± 25% |
9.14 |
| EE22 / 10 / 8.7b |
22,3 ± 0,40 |
9,5 ± 0,25 |
8,70 ± 0,20 |
5,70 ± 0,20 |
16,20 min |
5,6 ± 0,25 |
54.30 |
43.20 |
2345.76 |
2200 ± 25% |
3600 ± 25% |
14.10 |
| EE22 / 9/11 |
22,0 ± 0,40 |
8,85 ± 0,20 |
10,90 ± 0,20 |
6,40 ± 0,20 |
16h00 min |
6 ± 0,2 |
63.90 |
43.10 |
2754.09 |
3000 ± 25% |
3800 ± 25% |
15.60 |
| EE22 / 13/8d |
22,0 ± 0,40 |
12,8 ± 0,20 |
8,00 ± 0,20 |
5,50 ± 0,20 |
16,60 min |
9,8 ± 0,2 |
43.20 |
59.30 |
2561.76 |
2000 ± 25% |
2500 ± 25% |
14.26 |
| EEL22 / 13 / 6-1 |
22,0 ± 0,40 |
12,60 ± 0,20 |
5,75 ± 0,20 |
5,75 ± 0,20 |
15,60 min |
9,0 ± 0,2 |
35.83 |
56.25 |
2015.44 |
1600 ± 25% |
2000 ± 25% |
12.50 |
| EEL22 / 15/6 |
22,2 ± 0,40 |
15,35 ± 0,20 |
5,75 ± 0,20 |
5,75 ± 0,20 |
15,90 min |
11,35 ± 0,2 |
34.30 |
66.00 |
2263.80 |
1200 ± 25% |
1500 ± 25% |
14.50 |
| EE23 / 9 / 8.7E |
22,9 ± 0,40 |
9,0 ± 0,20 |
8,70 ± 0,20 |
5,70 ± 0,20 |
17,50 minutes |
5,6 ± 0,2 |
49,95 |
43.70 |
2182.82 |
2600 ± 25% |
3800 ± 25% |
13.10 |
| EE23 / 10/6 |
22,9 ± 0,40 |
9,6 ± 0,20 |
6,00 ± 0,20 |
6.10 ± 0,20 |
15,70 min |
5,8 ± 0,2 |
39.50 |
44,00 |
1738.00 |
1900 ± 25% |
2300 ± 25% |
9.90 |
| EE23 / 9.6 / 5.75F |
23,0 ± 0,40 |
9,6 ± 0,20 |
5,75 ± 0,20 |
5,80 ± 0,20 |
16,80 min |
5,9 ± 0,2 |
35.97 |
44.95 |
1616.85 |
± 25% |
± 25% |
9.50 |
| EE23.3 / 9.4 / 10 |
23,3 ± 0,40 |
9,4 ± 0,20 |
5,75 ± 0,20 |
5,75 ± 0,20 |
17h00 min |
6 ± 0,2 |
35.23 |
45.37 |
1598.39 |
1900 ± 25% |
2300 ± 25% |
9h30 |
| EE23.5 / 10.5 / 11 |
23,5 ± 0,40 |
10,50 ± 0,20 |
11,00 ± 0,20 |
6,70 ± 0,20 |
16h30 min |
7,1 ± 0,2 |
73.65 |
49.16 |
3620.63 |
3500 ± 25% |
4200 ± 25% |
20.70 |
| EE23.5 / 12/11 |
23,5 ± 0,40 |
12,00 ± 0,20 |
11,00 ± 0,20 |
7,80 ± 0,20 |
16h30 min |
7,1 ± 0,2 |
84.83 |
49,90 |
4233.50 |
3500 ± 25% |
4400 ± 25% |
25.40 |
| EE24 / 9 / 8.2 |
24,0 ± 0,40 |
9.30 ± 0,20 |
8,20 ± 0,20 |
7,20 ± 0,20 |
17,60 min |
5,7 ± 0,2 |
55.20 |
44.15 |
2437.10 |
2600 ± 25% |
3500 ± 25% |
14.50 |
| EE25 / 10/6 |
25,4 ± 0,50 |
10,0 ± 0,20 |
6,4 ± 0,20 |
6,35 ± 0,20 |
18,55 min |
6,9 ± 0,2 |
40.00 |
49.70 |
1988.00 |
1800 ± 25% |
2600 ± 25% |
11.50 |
| EE25 / 10 / 6-1 |
25,4 ± 0,4 |
9,95 ± 0,15 |
6,35 ± 0,20 |
6,35 ± 0,20 |
19,0 ± 0,40 |
6,75 ± 0,15 |
40.40 |
48.00 |
1939.00 |
1800 ± 25% |
2600 ± 25% |
11.60 |
| EEL25 / 16/6 |
25,6 ± 0,40 |
16,1 ± 0,25 |
6,35 ± 0,30 |
6,35 ± 0,30 |
19,0 ± 0,50 |
13,1 ± 0,25 |
39.90 |
74.70 |
2980.53 |
1350 ± 25% |
1800 ± 25% |
18h00 |
| EF25 / 19/10 |
24,9 ± 0,5 |
9,5 ± 0,20 |
9,4 ± 0,25 |
7,20 ± 0,25 |
17,40 min |
5,9 ± 0,2 |
67,68 |
45.41 |
3073.35 |
3200 ± 25% |
4200 ± 25% |
17.60 |
| EF25 / 13/7 |
25,05 ± 0,75 |
12,55 ± 0,25 |
7,20 ± 0,30 |
7,25 ± 0,25 |
17,50 min |
8,95 ± 0,25 |
51.90 |
57,90 |
3005.01 |
2000 ± 25% |
2700 ± 25% |
16.50 |
| EF25 / 13/9 |
25,05 ± 0,75 |
12,55 ± 0,25 |
8,85 ± 0,25 |
7,25 ± 0,25 |
17,50 min |
8,95 ± 0,25 |
63.40 |
57,90 |
3670.86 |
2500 ± 25% |
3100 ± 25% |
20.20 |
| EF25 / 13/11 |
25,05 ± 0,75 |
12,55 ± 0,25 |
10,75 ± 0,25 |
7,25 ± 0,25 |
17,50 min |
8,95 ± 0,25 |
76.00 |
58,60 |
4453.60 |
3000 ± 25% |
3800 ± 25% |
24.56 |
| EF25 / 07/15 |
25,05 ± 0,40 |
7,40 ± 0,20 |
15,05 ± 0,25 |
7,25 ± 0,25 |
17,60 min |
3,95 ± 0,2 |
106.34 |
37,51 |
3988.81 |
6200 ± 25% |
8000 ± 25% |
23.50 |
| EF25 / 19 / 9.4 |
24,9 ± 0,5 |
9,5 ± 0,20 |
9,4 ± 0,25 |
7,20 ± 0,25 |
17,40 min |
5,9 ± 0,2 |
67,68 |
45.41 |
3073.35 |
3200 ± 25% |
4200 ± 25% |
17.80 |
| EF25.5 / 13/7 |
25,50 ± 0,50 |
12,70 ± 0,20 |
7,20 ± 0,20 |
7,20 ± 0,20 |
18,40 min |
9,1 ± 0,2 |
50.15 |
59.10 |
2963.87 |
2000 ± 25% |
2700 ± 25% |
16.40 |
| EF26 / 7/11 |
26,2 ± 0,4 |
7,00 ± 0,15 |
10,75 ± 0,30 |
7,25 ± 0,20 |
19,0 ± 0,30 |
3,6 ± 0,15 |
75.25 |
37.43 |
2816.61 |
3000 ± 25% |
4000 ± 25% |
17h00 |
| EF26 / 13/7 |
26,0 ± 0,5 |
13,0 ± 0,20 |
7,20 ± 0,30 |
7,20 ± 0,20 |
19,50 min |
9,5 ± 0,2 |
47.80 |
61.10 |
2920.58 |
1850 ± 25% |
2300 ± 25% |
16.70 |
| EE28 / 10/11 |
28,0 ± 0,6 |
10,75 ± 0,25 |
10,50 ± 0,20 |
7,20 ± 0,30 |
18,60 min |
6,65 ± 0,25 |
83.10 |
51.30 |
4300.00 |
3600 ± 25% |
4400 ± 25% |
24.70 |
| EE28.5 / 10/11 |
28,5 ± 0,5 |
10,40 ± 0,25 |
10,70 ± 0,20 |
7,25 ± 0,30 |
20h00 min |
6,40 ± 0,25 |
81.00 |
51.50 |
4171.50 |
3800 ± 25% |
4600 ± 25% |
22.10 |
| EE30 / 15/7A |
30,0 ± 0,5 |
15,0 ± 0,20 |
7,05 ± 0,20 |
6,95 ± 0,20 |
19,50 min |
10 ± 0,25 |
59.20 |
65,70 |
3889.44 |
2400 ± 25% |
2900 ± 25% |
23.70 |
| EE30 / 13/11 |
30,0 ± 0,6 |
13,25 ± 0,25 |
10,60 ± 0,20 |
10,60 ± 0,20 |
19,80 min |
8,6 ± 0,25 |
104.00 |
59.30 |
6167.20 |
3500 ± 25% |
4300 ± 25% |
34.40 |
| EE30 / 12 / 6.7-1 |
30,0 ± 0,5 |
11,50 ± 0,15 |
6,70 ± 0,20 |
6,70 ± 0,20 |
21,0 ± 0,50 |
6,75 ± 0,15 |
54.60 |
53.80 |
2937.48 |
2300 ± 25% |
2900 ± 25% |
17.60 |
| EE31 / 13/9 |
30,9 ± 0,60 |
13,4 ± 0,20 |
9,4 ± 0,30 |
9,4 ± 0,30 |
21,9 min |
8,90 ± 0,3 |
84.40 |
62.60 |
5280.00 |
2950 ± 25% |
3600 ± 25% |
29.80 |
| EE33 / 15/13 |
33,0 ± 0,80 |
14,8 ± 0,20 |
12,7 ± 0,30 |
9,8 ± 0,30 |
23,7 min |
10 ± 0,2 |
115.10 |
69.20 |
7965.40 |
3700 ± 25% |
4500 ± 25% |
43.80 |
| EE35 / 14.4 / 9.5 |
34,9 ± 0,70 |
14,45 ± 0,20 |
9,50 ± 0,30 |
9,4 ± 0,30 |
25,40 min |
9,8 ± 0,2 |
87h30 |
70.30 |
6137.19 |
3800 ± 25% |
3500 ± 25% |
33.60 |
| EE40 / 17/12 |
40,0 ± 0,60 |
17,10 ± 0,20 |
12,0 ± 0,30 |
11,70 ± 0,30 |
27,50 min |
10,3 ± 0,2 |
146.10 |
77.45 |
11315.45 |
4200 ± 25% |
6000 ± 25% |
62.80 |
| EE41 / 16/13 |
41,3 ± 0,50 |
15,8 ± 0,25 |
12,7 ± 0,25 |
12,7 ± 0,25 |
28,0 min |
9,55 ± 0,25 |
161.20 |
73.90 |
11912.68 |
5500 ± 25% |
6700 ± 25% |
66.70 |
| EE42 / 21/15 |
42,0 ± 0,50 |
21,2 ± 0,25 |
15,0 ± 0,30 |
12,0 ± 0,30 |
29,5 min |
15,4 ± 0,25 |
177.00 |
98.30 |
17399.10 |
4000 ± 25% |
6000 ± 25% |
94.50 |
| EE42 / 21/20 |
42,0 ± 0,50 |
21,2 ± 0,25 |
20,0 ± 0,30 |
12,0 ± 0,30 |
29,5 min |
15,4 ± 0,25 |
236.20 |
98.30 |
23218.46 |
6300 ± 25% |
7700 ± 25% |
129.00 |
| EE42 / 7/16.5B |
42,0 ± 0,60 |
6,80 ± 0,20 |
16,5 ± 0,30 |
4,8 ± 0,20 |
37h00 min |
4,5 ± 0,2 |
77.10 |
57.80 |
4456.38 |
2800 ± 25% |
3500 ± 25% |
29.50 |
| EE42 / 7/24A |
42,0 ± 0,60 |
6,80 ± 0,20 |
24,0 ± 0,30 |
6,0 ± 0,20 |
35,40 min |
3,8 ± 0,2 |
144.00 |
54.60 |
7862.40 |
6200 ± 25% |
8000 ± 25% |
48.80 |
| EE42.5 / 22/20 |
42,5 ± 0,50 |
21,5 ± 0,25 |
20,0 ± 0,40 |
12,0 ± 0,30 |
30,0 min |
15,45 ± 0,25 |
240,50 |
99.30 |
23881.65 |
6300 ± 25% |
7700 ± 25% |
130,70 |
| EE42.5 / 22/25 |
42,5 ± 0,50 |
21,5 ± 0,25 |
24,8 ± 0,40 |
12,0 ± 0,30 |
30,0 min |
15,45 ± 0,25 |
298,60 |
99.30 |
29650.98 |
7200 ± 25% |
9000 ± 25% |
162.00 |
| EE50 / 6/16.5 |
50,0 ± 0,60 |
6,45 ± 0,15 |
16,50 ± 0,30 |
5,60 ± 0,2 |
43,40 min |
3,7 ± 0,15 |
92.50 |
62.25 |
5758.13 |
3500 ± 25% |
4400 ± 25% |
37,55 |
| EE50 / 8/20.3d |
50,0 ± 0,50 |
7,70 ± 0,15 |
20,30 ± 0,30 |
6,50 ± 0,2 |
43,00 min |
4,8 ± 0,15 |
122.30 |
65,70 |
8035.11 |
3800 ± 25% |
4800 ± 25% |
51.00 |
| EE50 / 27/15 |
50,0 ± 0,70 |
27,2 ± 0,20 |
14,60 ± 0,30 |
14,60 ± 0,3 |
34.10 min |
18,6 ± 0,2 |
225.20 |
119.50 |
26911.40 |
5000 ± 25% |
6000 ± 25% |
147.30 |
| EE51.3 / 14.4 / 23.8 |
51,3 ± 0,80 |
14,4 ± 0,20 |
23,8 ± 0,40 |
15,0 ± 0,3 |
36,9 ± 0,8 |
7,2 ± 0,2 |
346.40 |
73.50 |
25460.40 |
12000 ± 25% |
14800 ± 25% |
146.00 |
| EE55 / 28/21 |
55,0 ± 1,00 |
27,5 ± 0,30 |
20,75 ± 0,30 |
16,95 ± 0,35 |
37,5 min |
18,9 ± 0,4 |
349.00 |
124.00 |
43200.00 |
6000 ± 25% |
8400 ± 25% |
236.60 |
| EE55 / 28/25 |
55,0 ± 1,00 |
27,5 ± 0,30 |
24,7 ± 0,30 |
16,95 ± 0,35 |
37,5 min |
18,9 ± 0,4 |
420.00 |
124.00 |
52100.00 |
7000 ± 25% |
9500 ± 25% |
280.40 |
| EE60 / 4.5 / 50 |
60,3 ± 0,70 |
4,50 ± 0,15 |
50,0 ± 0,50 |
10,0 ± 0,30 |
52,3 ± 0,7 |
2 ± 0,15 |
270.60 |
59.50 |
16100.70 |
- |
1400 ± 25% |
114.00 |
| EE60 / 5.7 / 50 |
60,3 ± 0,70 |
5,70 ± 0,15 |
50,0 ± 0,50 |
10,0 ± 0,30 |
52,3 ± 0,7 |
3 ± 0,15 |
295.00 |
63.50 |
18732.50 |
- |
1450 ± 25% |
126.80 |
| EE65 / 33/27 |
65,1 ± 1,40 |
32,5 ± 0,30 |
26,9 ± 0,50 |
19,65 ± 0,35 |
44,2 min |
22,6 ± 0,4 |
535,00 |
147.00 |
78600.00 |
8000 ± 25% |
10080 ± 25% |
419.00 |
| EE70 / 33/32 |
70,5 ± 1,20 |
32,95 ± 0,30 |
31,6 ± 0,50 |
21,65 ± 0,35 |
48,0 min |
22,25 ± 0,4 |
682.35 |
150,00 |
102352.5 |
10000 ± 25% |
13500 ± 25% |
565,00 |
| EE85 / 45/27 |
85,0 ± 2,0 |
44,50 ± 0,50 |
26,5 ± 0,50 |
26,50 ± 0,5 |
56,0 min |
30,5 ± 0,5 |
717.30 |
196.50 |
140949.5 |
7800 ± 25% |
9800 ± 25% |
780.00 |
| EE85 / 45/32 |
85,0 ± 2,0 |
44,50 ± 0,50 |
31,5 ± 0,50 |
26,50 ± 0,5 |
56,0 min |
30,5 ± 0,5 |
837.30 |
198.80 |
166455.2 |
10000 ± 25% |
13500 ± 25% |
925.00 |
Note:
AL Value Test Conditions: 1 kHz, 0,3 V, 100ST
Ce qui précède est la spécification standard de notre entreprise et peut être conçu en fonction des exigences particulières des clients. |
