Aperçu ProduitsNoyaux magnétiques

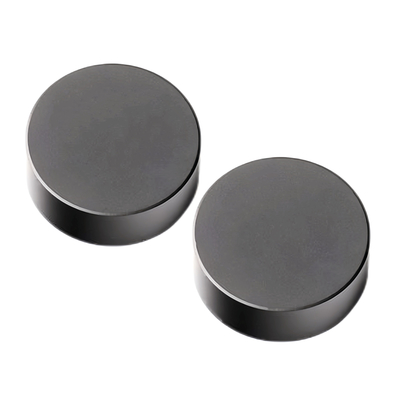

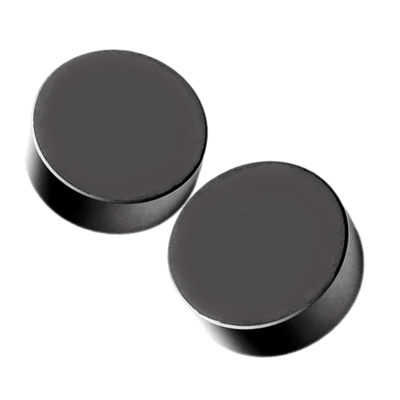

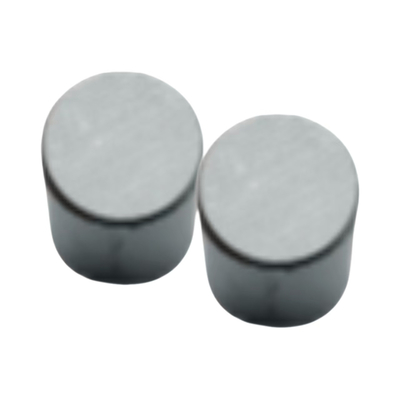

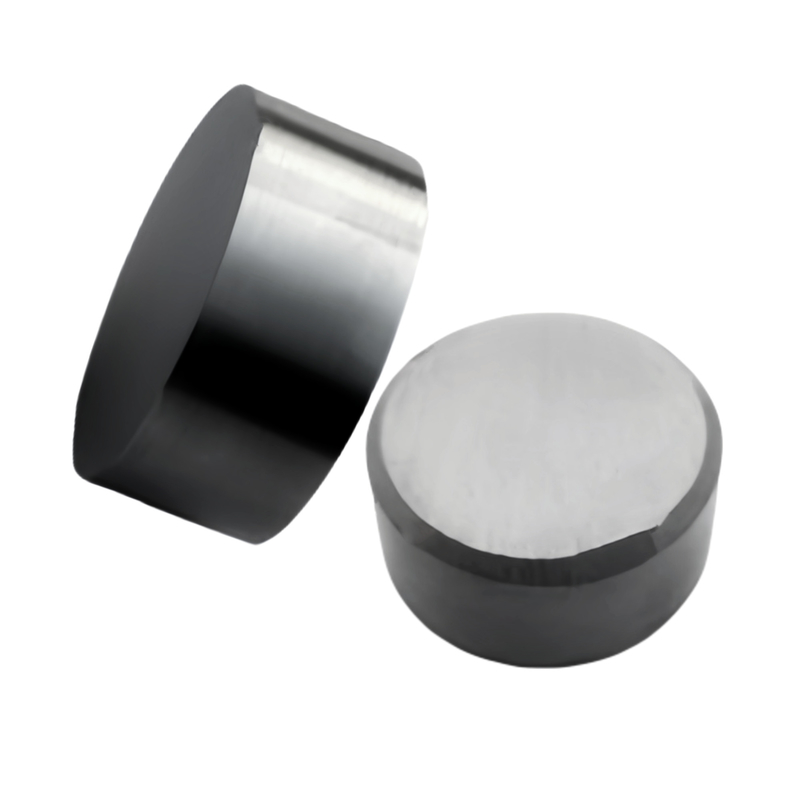

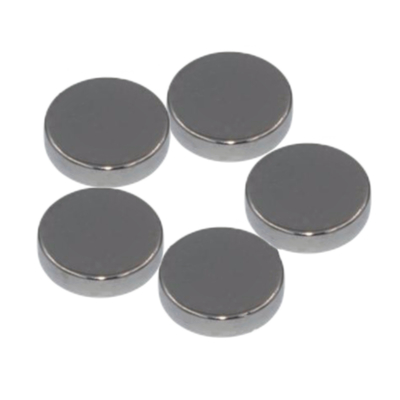

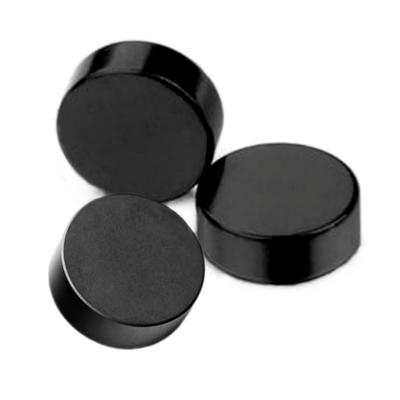

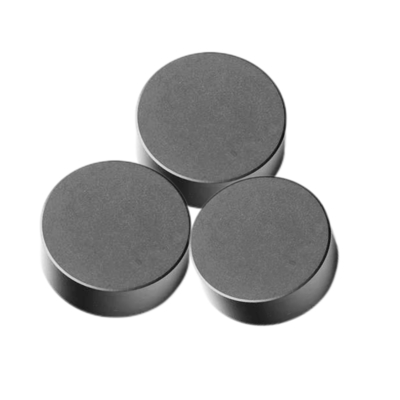

Z15.00*2.5 Type de noyau Mn-Zn Ferrite PC40 Puissance Noyau de ferrite magnétique doux

Z15.00*2.5 Type de noyau Mn-Zn Ferrite PC40 Puissance Noyau de ferrite magnétique doux

    • Z15.00*2.5 Type Core Mn-Zn Ferrite PC40 Power Soft Magnetic Ferrite Core
    • Z15.00*2.5 Type Core Mn-Zn Ferrite PC40 Power Soft Magnetic Ferrite Core
    • Z15.00*2.5 Type Core Mn-Zn Ferrite PC40 Power Soft Magnetic Ferrite Core
    • Z15.00*2.5 Type Core Mn-Zn Ferrite PC40 Power Soft Magnetic Ferrite Core
    • Z15.00*2.5 Type Core Mn-Zn Ferrite PC40 Power Soft Magnetic Ferrite Core
    • Z15.00*2.5 Type Core Mn-Zn Ferrite PC40 Power Soft Magnetic Ferrite Core
    • Z15.00*2.5 Type Core Mn-Zn Ferrite PC40 Power Soft Magnetic Ferrite Core
    • Z15.00*2.5 Type Core Mn-Zn Ferrite PC40 Power Soft Magnetic Ferrite Core

    Détails sur le produit:

    Lieu d'origine: Chine
    Nom de marque: IKP
    Certification: CE/UL/REACH/ROHS
    Numéro de modèle: Z15.00*2.5

    Conditions de paiement et expédition:

    Quantité de commande min: 1000
    Prix: 0.06-0.10
    Détails d'emballage: cartonné
    Délai de livraison: 10 à 15 jours
    Conditions de paiement: L/C, T/T
    Capacité d'approvisionnement: 100,000/semaine
    Contactez
    Description de produit détaillée

    Les avantages

    1. Perméabilité magnétique élevée: Les cœurs de puissance MnZn de type Z ont généralement une perméabilité magnétique élevée, ce qui contribue à améliorer l'efficacité et les performances des équipements.

    2. Faible perte: Dans des conditions de fonctionnement à haute fréquence et à forte densité de flux, les noyaux de puissance MnZn de type Z ont une perte de puissance plus faible, ce qui contribue à réduire le coût de fonctionnement des équipements.

    3. Une bonne stabilité: Ils ont une bonne stabilité à température et à temps, ce qui assure une performance stable de l'équipement pendant le fonctionnement à long terme.

    4. Résistance mécanique: La conception en U confère au noyau une certaine résistance mécanique, ce qui le rend facile à installer et à utiliser.

    5. Résistance élevée: Sa résistivité est beaucoup plus élevée que celle des matériaux magnétiques métalliques, supprimant la génération de courants de tourbillon dans le circuit, rendant le noyau plus adapté aux applications à haute fréquence.

    Champs d'application

    1. Transformateurs de commutation d'alimentation: En raison de leur perméabilité magnétique élevée et de leurs caractéristiques de faible perte, les cœurs de puissance MnZn de type Z sont largement utilisés dans les transformateurs de commutation d'alimentation pour améliorer l'efficacité de la conversion de puissance.

    2. Filtres de puissance: Dans les filtres de puissance, les cœurs de puissance MnZn de type Z peuvent supprimer efficacement le bruit à haute fréquence et améliorer la stabilité de la puissance de sortie.

    3. Les inducteurs: En raison de leur perméabilité magnétique élevée et de leurs caractéristiques de faible perte, les noyaux de puissance MnZn de type Z sont également couramment utilisés pour fabriquer des inducteurs, largement utilisés dans les équipements électroniques pour le filtrage,stockage de l'énergie, et autres fonctions.

    4. Autres domaines: Outre les domaines d'application ci-dessus, les cœurs de puissance MnZn de type Z peuvent également être utilisés dans les convertisseurs de puissance et les adaptateurs de puissance externes pour les écrans LCD et les écrans PDP, l'électronique automobile,éclairage vert haut de gamme, et d'autres domaines.

         Z15.00*2.5 Type de noyau Mn-Zn Ferrite PC40 Puissance Noyau de ferrite magnétique doux       Z15.00*2.5 Type de noyau Mn-Zn Ferrite PC40 Puissance Noyau de ferrite magnétique doux        Z15.00*2.5 Type de noyau Mn-Zn Ferrite PC40 Puissance Noyau de ferrite magnétique doux      Z15.00*2.5 Type de noyau Mn-Zn Ferrite PC40 Puissance Noyau de ferrite magnétique doux

    Figure 1 Figure 2 Figure 34

    Spécification Le chiffre Dimension (en mm) Le poids
    OD/A/B H est (g/paire)
    Z11.2 par 3.0 1 11.2 ± 0.20 3.00 ± 0.05 1.70
    Z12.00X1. Je vous en prie.5 1 12.00 ± 0.20 1.50 ± 0.05 1.50
    Z12.00X2. Je vous en prie.0 1 12.00 ± 0.20 2.00 ± 0.05 1.50
    Z12.00X2. Je vous en prie.5 1 12.00 ± 0.20 2.50 ± 0.05 1.90
    Z12.00X3. Je vous en prie.0 1 12.00 ± 0.20 3.00 ± 0.05 1.95
    Z12.00X4. Je vous en prie.0 1 12.00 ± 0.20 4.00 ± 0.05 2.50
    Z13.45X2. Je suis désolé.0 1 13.45 ± 0.25 2.00 ± 0.05 1.70
    Z13.45X2. Je suis désolé.5 1 13.45 ± 0.25 2.50 ± 0.05 2.10
    Z13.45X3. Je vous en prie.0 1 13.45 ± 0.25 3.00 ± 0.05 2.50
    Z13.45X5. Je vous en prie.5 1 13.45 ± 0.25 5.50 ± 0.05 4.10
    Z13.45X6. Je vous en prie.0 1 13.45 ± 0.25 6.00 ± 0.05 4.50
    Z13.45X6. Je vous en prie.5 1 13.45 ± 0.25 6.50 ± 0.05 4.86
    Z13.45X7. Je vous en prie.0 1 13.45 ± 0.25 7.00 ± 0.05 5.20
    Z14.30X2. Je vous en prie.5 1 14.30 ± 0.25 2.50 ± 0.05 2.35
    Z14.30X3. Je vous en prie.0 1 14.30 ± 0.25 3.00 ± 0.05 2.77
    Z14.30X3. Je vous en prie.5 1 14.30 ± 0.25 3.50 ± 0.05 3.26
    Z15.00X2. Je vous en prie.5 1 15.00 ± 0.30 2.50 ± 0.05 2.60
    Z15.00X3. Je vous en prie.5 1 15.00 ± 0.30 3.50 ± 0.05 3.65
    Z15.00X5. Je vous en prie.0 1 15.00 ± 0.30 5.00 ± 0.05 5.25
    Z15.00X7. Je vous en prie.15 1 15.00 ± 0.30 7.15 ± 0.05 6.60
    Z15.00X7. Je vous en prie.4 1 15.00 ± 0.30 7.40 ± 0.05 6.85
    Z16.00X2. Je suis désolé.0 1 16.00 ± 0.30 2.00 ± 0.05 2.36
    Z16.00X2. Je suis désolé.5 1 16.00 ± 0.30 2.50 ± 0.05 2.92
    Z17.00X3. Je vous en prie.0 1 17.00 ± 0.35 3.00 ± 0.05 3.70
    Z17.00X5. Je vous en prie.25 1 17.00 ± 0.35 5.25 ± 0.05 6.50
    Z17.00X10. Je vous en prie.0 1 17.00 ± 0.35 10.0 ± 0.05 11.95
    Z20.00X5. Je vous en prie.0 1 20.00 ± 0.35 5.00 ± 0.05 9.15
    Z13.5*11 2 A: Je suis désolé.13.5 ± 0.25, B:11.0 ± 0.20 2.00 ± 0.05 1.30
    Z22*30*20 3 A22+0,25/-0,4, B:20±0.3 20.00 ± 0.40 37.20
    Z22*30*25 3 A22 + 0,25/- 0,4, B:20.0 ± 0.3 25.00 ± 0.40 46.00
    Z32.0X17.0X5. Je vous en prie.0 4 A: 32 ± 0,5, B: 17 ± 0.2 5.60 ± 0.10 13.50

    Nom de l'organisme:

    Les conditions d'essai pour la valeur AL sont les suivantes: 1 KHz, 0,3 V et 10 T.

    Ce qui précède sont les spécifications standard de notre société, et ils peuvent être conçus selon les exigences particulières des clients.
