PQ33 Type de transformateur de puissance magnétique Mn-Zn à base de ferrite

Avantages:

1 et 1Faible perte: Pendant le fonctionnement, la perte d'énergie du noyau est minime. Cela signifie que dans le processus de conversion d'énergie électrique, il peut réduire la perte d'énergie, améliorer l'efficacité de l'utilisation de l'énergie et aider à réduire la consommation d'énergie et les coûts d'exploitation de l'équipement.

2. Élévation de la température: En raison de la faible perte, moins de chaleur est générée, de sorte que l'élévation de la température du noyau est plus faible. Ceci est non seulement bénéfique pour maintenir les performances stables de l'équipement et réduire le risque de défaillance due à la surchauffe, mais peut également prolonger la durée de vie de l'équipement.

3. Bonne performance anti-interférence: Il a une bonne capacité d'interférence anti-électromagnétique et peut fonctionner de manière stable dans des environnements électromagnétiques complexes. Dans le même temps, il n'est pas facile d'interférer avec d'autres composants électroniques, assurant le fonctionnement normal de l'équipement électronique.

4. Forme de saison: La conception de forme de type PQ rend son taux d'utilisation de l'espace élevé. Dans le même volume, il peut fournir une zone de circuit magnétique plus grand, augmentant ainsi le flux magnétique et l'intensité du champ magnétique et améliorant les performances du noyau.

5. plage d'alimentation à l'échelle: Il convient à une large gamme de cotes d'énergie, allant de dizaines de watts à des milliers de watts, et peut répondre aux besoins de l'équipement avec différents niveaux de puissance.

6. Réduire le volume d'installation efficace: Par rapport à certaines autres structures de base, le noyau de type PQ peut réduire efficacement le volume de transformateurs et d'autres appareils sans sacrifier les performances, ce qui est très important pour l'équipement électronique avec des exigences strictes sur la taille de l'espace.

7. Enroulement et câblage pratique: Le noyau est équipé de plusieurs épingles, qui assurent la commodité de l'enroulement et de la connexion de la bobine, et réduit la difficulté et le coût de l'assemblage dans le processus de production.

8.: Le coût des matériaux est relativement faible et la technologie de traitement et de fabrication est relativement simple, il peut donc contrôler efficacement le coût de la production à grande échelle, ayant ainsi certains avantages en concurrence sur le marché.

9.A.Easy pour respecter les réglementations de sécurité: Dans le processus de conception et de production, il est plus facile de respecter les réglementations et les normes de sécurité pertinentes, en garantissant la qualité et la sécurité des produits.

Champs d'application:

1. Champ de communication de réseau: Tels que les inductances et transformateurs du filtre d'alimentation dans les équipements de communication réseau tels que les commutateurs et les routeurs réseau. Le noyau de ferrite de puissance du manganèse-zinc de type PQ peut supprimer efficacement les interférences électromagnétiques et assurer la stabilité et la précision de la transmission du signal.

2. Champ d'alimentation en puissance: En tant que noyau du transformateur de puissance dans la commutation d'alimentation pour atteindre la conversion de tension et la transmission d'énergie électrique, améliorez l'efficacité de conversion et la stabilité de l'alimentation. Il peut également être utilisé dans les circuits de filtre à puissance pour réduire l'ondulation de puissance et les interférences électromagnétiques inférieures.

3. Champ d'appareils électriques: Utilisé dans divers appareils électroménagers tels que les téléviseurs, les climatiseurs, les réfrigérateurs, etc. Par exemple, dans les adaptateurs et chargeurs électriques, il fournit une alimentation stable et une bonne compatibilité électromagnétique.

4. champ médical: Dans les équipements médicaux tels que les machines ECG, les moniteurs et les instruments de résonance magnétique nucléaire, le noyau de ferrite de puissance de manganèse-zinc de type PQ peut être utilisé dans les circuits de puissance et les circuits de capteur pour assurer un fonctionnement de haute précision et fiable de l'équipement.

               ​

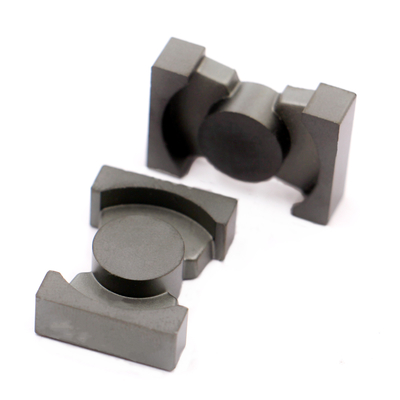

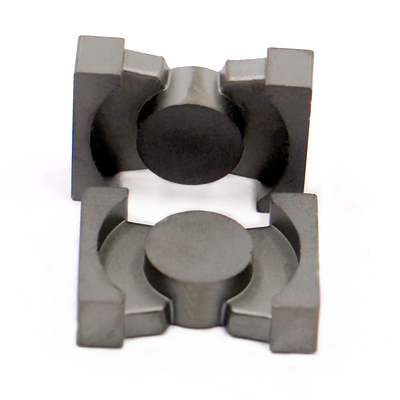

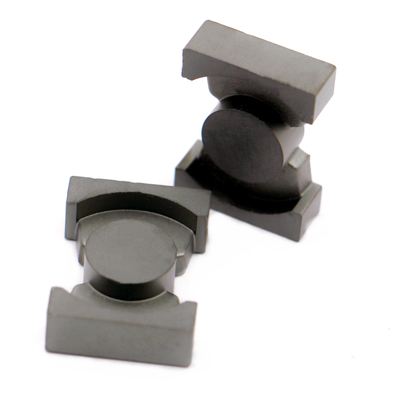

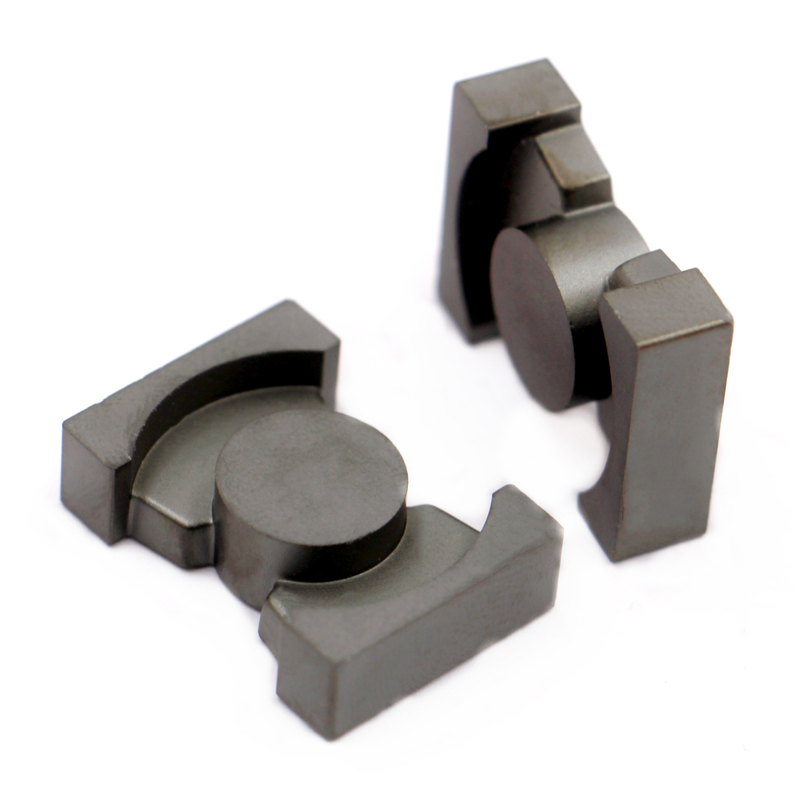

Fig.1 Fig.2 Fig.3 Fig.4

​

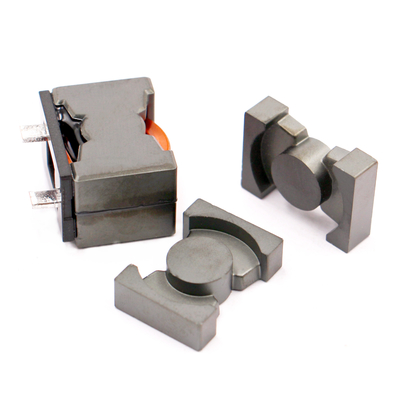

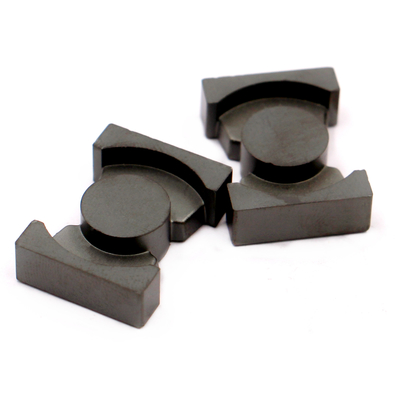

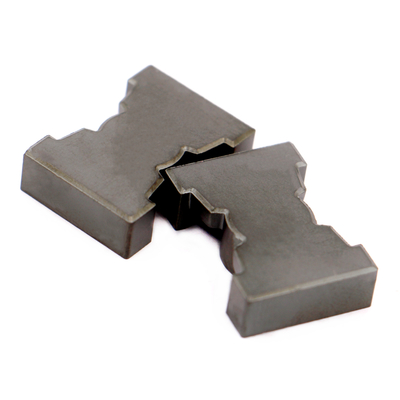

Fig.5 Fig.6 Fig.7

Fig.8 Fig.9
