Name: Des bobines d'étouffement en mode commun à cœur toroïdal à courant élevé pour la nouvelle énergie
Brand: IKP Electronics Co., Ltd.
SKU: Le nombre de fois où les données sont utilisées
Price: 1.79 USD
Availability: InStock

Aperçu Produits Inductances de mode commun

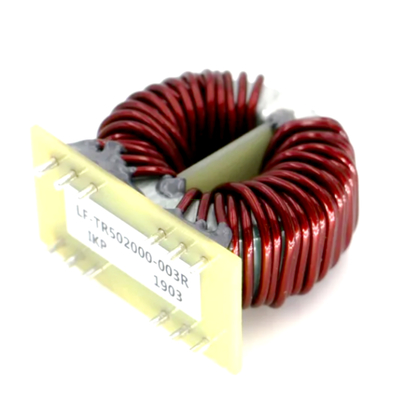

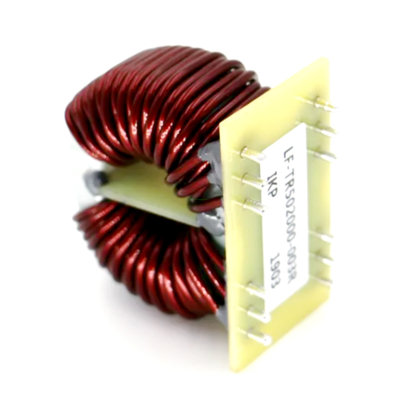

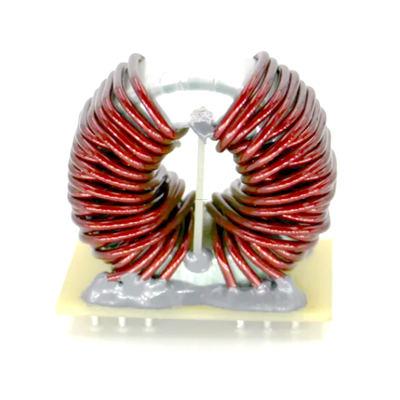

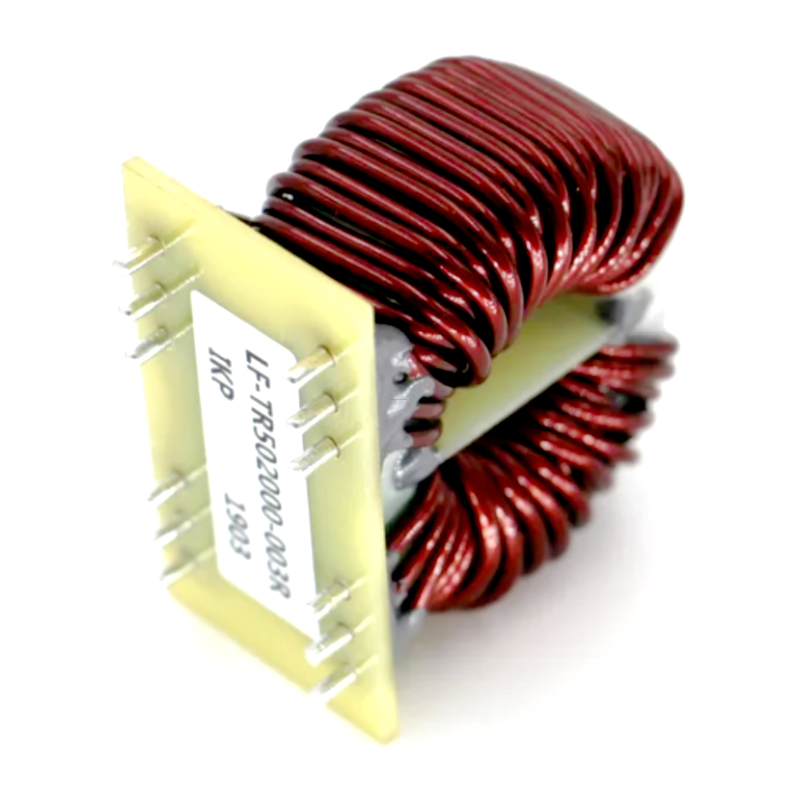

Des bobines d'étouffement en mode commun à cœur toroïdal à courant élevé pour la nouvelle énergie

High Current Toroidal Core Common Mode Choke Coils for New Energy

Détails sur le produit:

Lieu d'origine:	Chine
Nom de marque:	IKP
Certification:	CE/UL/REACH/ROHS
Numéro de modèle:	Le nombre de fois où les données sont utilisées

Conditions de paiement et expédition:

Quantité de commande min:	1000
Prix:	1.79-1.99
Détails d'emballage:	cartonné
Délai de livraison:	10 à 15 jours
Conditions de paiement:	L/C, T/T
Capacité d'approvisionnement:	100,000/semaine

Contactez

Description de produit détaillée

Informations de base.

Modèle no.

LF-TR502000-005R

Fréquence de travail

Haute fréquence

Structure de l'enroulement

Doubles enroulements

Nature de fonctionnement

Bobine d'étranglement

Structure de magnétiseur

Bobine de ferrite

Gamme d'applications

Étouffer

Formulaire d'emballage

Bobines de puissance

Marque

Ikp

Valeur d'inducteur

Inducteur variable

Paquet de transport

Carton

Spécification

T5020

Marque déposée

Ikp

Origine

Chine

Code HS

85043190

Capacité de production

3000 pièces / jour

Description du produit

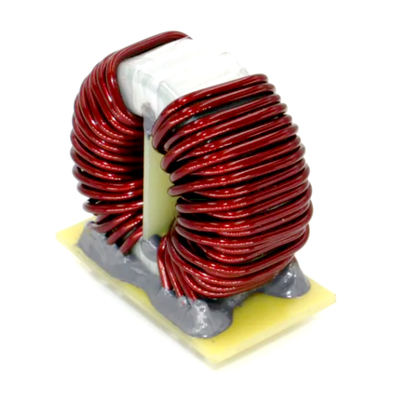

Des bobines d'étouffement en mode commun à cœur toroïdal à courant élevé pour la nouvelle énergie

Caractéristiques:
1. Enroulements séparés pour une capacité entrelacée minimale
2.
3. Convient pour 50 Hz à 500 kHz
4. L'espaceur fournit une distance de fabrication de 1 à 3 mm pour UL, CSA, conformité IEC
5. Tous les matériaux utilisés sont UL94-VO reconnus
6. Température de fonctionnement:-55 ° Cà + 105ºC
7. Disponible en support vertical ou horizontal
8. Disponible dans un support d'en-tête vertical pour la facilité dans l'assemblage de PCB
9. Montage FR-4 Easy FR-4 Bonne résistance aux vibrations

Application:
Réacteur AC basse fréquence, système d'énergie solaire, système de conditionnement de puissance, système d'énergie éolienne, machine à variateur automatique, radiateur à induction, machine de soudage, industries papier, starter de suppression RFI, convertisseurs CC / DC, appareils IP et OP.

Spécifications électriques:

6 * 6 * 3	7 * 7 * 4	8 * 6 * 3	8 * 6 * 4	9 * 6 * 5	10 * 6 * 5
12 * 6 * 4	12.7 * 7.9 * 4.5	12.7 * 7.9 * 5.2	12.7 * 7.9 * 7	13 * 7 * 5	14 * 8 * 4
14 * 8 * 9	14 * 9 * 5	16 * 9 * 5	16 * 9 * 8	16 * 10 * 5	16 * 10 * 8
16 * 12 * 8	18 * 10 * 7	18 * 10 * 12	19 * 13 * 6	20 * 10 * 10	20 * 10 * 12
20 * 12 * 8	20 * 12 * 10	22 * 14 * 6,5	22 * 14 * 8	31 * 19 * 8	31 * 19 * 12
31 * 19 * 15	36 * 23 * 15	37 * 22 * 10	37 * 22 * 14	38 * 19 * 13	38 * 22 * 16

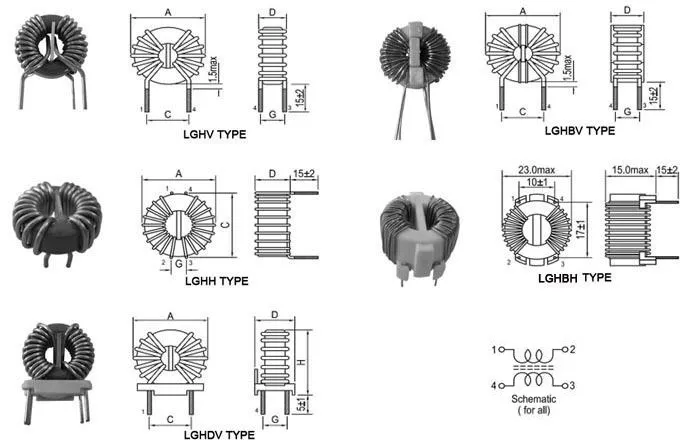

En tête montée en mode toroïdal Common Mode étouffe

Partie no.	Inductance	Max. Dc Résistance	Actuel Notation	Montage	Dimension (mm) Code de taille de bobine A×B×C
T310-280-13	0,280mh	2,9 millions de millées	13A	Horizontal	38 × 38 × 19
T250-425-8	0,425mh	4,26mili-ohm	8a	Verticale	32 × 30 × 21
T310-580-13	0,580mh	10 milli-ohm	13A	Verticale	38 × 38 × 18
T250-1000-8	1.000h	0,02 ohm	8a	Verticale	30 × 28 × 13
T220-1000-3.2	1.000h	15,3 milli-ohm	3.2a	Verticale	26 × 26 × 17
T220-1500-2	1,500mh	18,0 milli-ohm	3.2a	Verticale	26 × 26 × 18
T220-1800-5	1,800mh	0,05 ohm	5A	Horizontal	26 × 28 × 18
T220-2200-5	2.200mh	0,04 ohm	5A	Verticale	26 × 26 × 19
T250-3500-1.5	3,500mh	80,0 millions	1.5a	Horizontal	30 × 32 × 16
T250-3700-4	3,700mh	0,007 ohm	4A	Verticale	30 × 32 × 17
T310-7200-2.5	7.200mh	93,0 milli-ohm	2.5a	Horizontal	38 × 40 × 18
T310-11000-1.5	11.000mh	184.0mili-ohm	1.5a	Verticale	40 × 40 × 19

Étranglement de mode commun de petite taille, de petite taille

Partie no.	Inductance	Max. Dc Résistance	Courant CC Notation	Montage	Dimension (mm) Code de taille de bobine A×B×C
T220-1180-7.5	1.180mh	12,5 millions d'ohms	7.5 ampères	Horizontal	26 × 28 × 20
T220-65-23.5	65 000 μh	0,9 million de ohms	23,5 ampères	Verticale	26 × 26 × 18
T220-100-19	100 000 μh	1,3 milli-ohms	19 ampères	Verticale	28 × 26 × 18
T220-180-15	180 000 μh	2,5 millions d'Ohms	15 ampères	Verticale	26 × 26 × 20
T220-470-12	470 000 μh	4,0 millions d'Ohms	12 ampères	Verticale	28 × 26 × 18
T220-880-9	880 000 μh	6,5 millions d'Ohms	9 ampères	Horizontal	28 × 30 × 20

Les couches de mode commun de courant élevé s'établissent

Partie no.	Inductance	Max. Dc Résistance	Actuel Notation	Montage	Dimension (mm) Code de taille de bobine A×B×C
T310-100-30	0,100mh	3,0 millions d'Ohms	30 ampères	Horizontal	38 × 40 × 18
T310-100-30A	0,100mh	3,0 millions d'Ohms	30 ampères	Verticale	36 × 36 × 15
T310-150-20	0,150 mh	3,4 millions d'Ohms	20 hops	Horizontal	36 × 36 × 16
T310-150-20A	0,150 mh	3,4 millions d'Ohms	20 hops	Verticale	38 × 38 × 18
T310-150-30	0,150 mh	3,5 millions d'Ohms	30 ampères	Verticale	38 × 38 × 19
T250-200-15	0,200mh	5milli-ohms	15 ampères	Horizontal	30 × 28 × 15
T310-200-18	0,200mh	5milli-ohms	18 ampères	Horizontal	36 × 36 × 16
T310-200-15A	0,200mh	5milli-ohms	15 ampères	Verticale	38 × 38 × 18
T250-200-18	0,200mh	5milli-ohms	18 ampères	Verticale	30 × 28 × 15
T250-300-15	0,300mh	7,3milli-ohms	15 ampères	Horizontal	30 × 32 × 18
T250-300-15A	0,300mh	7,3milli-ohms	15 ampères	Verticale	30 × 28 × 17
T250-600-9	0,600mh	10mili-ohms	9 ampères	Horizontal	30 × 30 × 18
T250-600-9	0,600mh	10mili-ohms	9 ampères	Verticale	30 × 28 × 19

*Nous pouvons concevoir et fabriquer une pièce personnalisée avec des exigences spécifiques
