Aperçu ProduitsInductances de mode commun

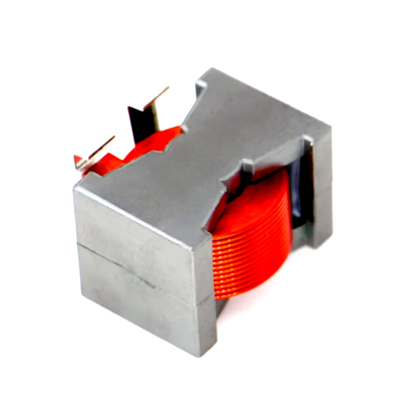

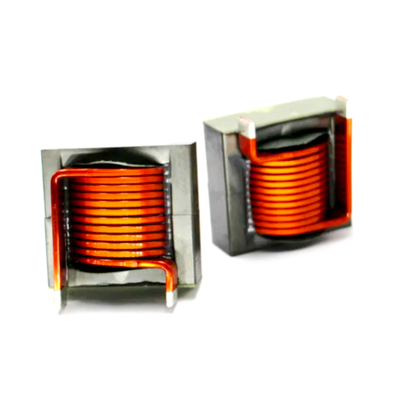

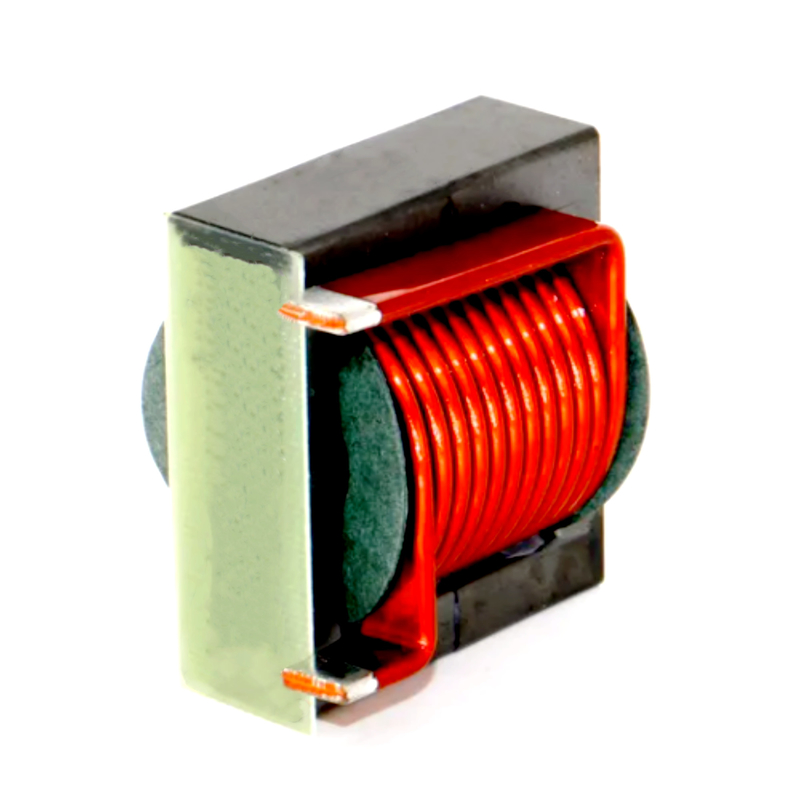

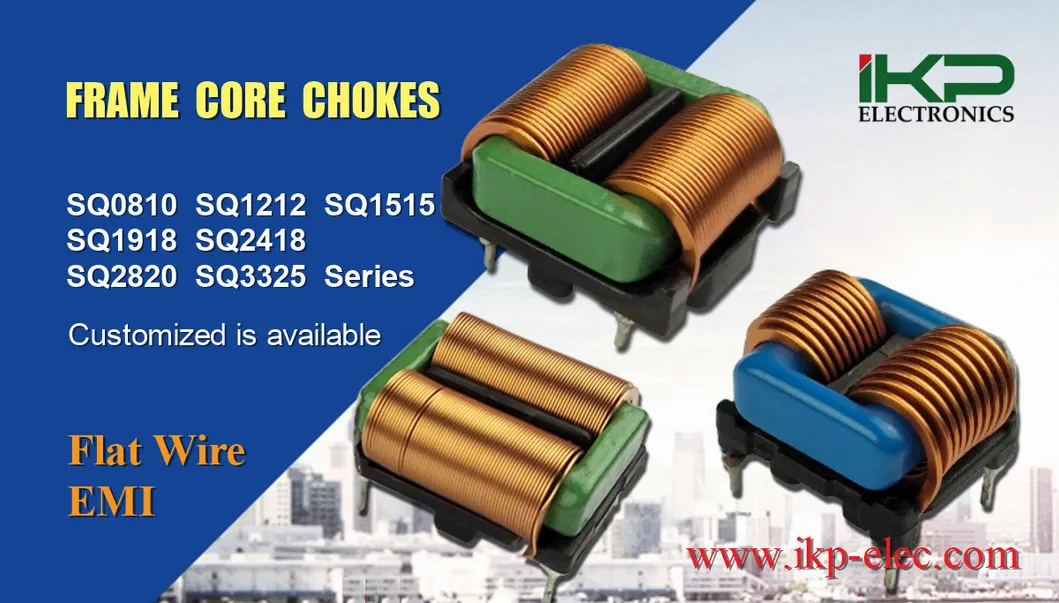

Inducteur à enroulement vertical à fil plat Ikp Inducteurs à étouffement en mode commun

Inducteur à enroulement vertical à fil plat Ikp Inducteurs à étouffement en mode commun

    • Flat Wire Vertical Winding Inductor Ikp Common Mode Choke Inductors
    • Flat Wire Vertical Winding Inductor Ikp Common Mode Choke Inductors
    • Flat Wire Vertical Winding Inductor Ikp Common Mode Choke Inductors
    • Flat Wire Vertical Winding Inductor Ikp Common Mode Choke Inductors
    • Flat Wire Vertical Winding Inductor Ikp Common Mode Choke Inductors
    • Flat Wire Vertical Winding Inductor Ikp Common Mode Choke Inductors
    • Flat Wire Vertical Winding Inductor Ikp Common Mode Choke Inductors

    Détails sur le produit:

    Lieu d'origine: Chine
    Nom de marque: IKP
    Certification: CE/UL/REACH/ROHS
    Numéro de modèle: La série IKP-LF-CMC-SQ3325

    Conditions de paiement et expédition:

    Quantité de commande min: 1000
    Prix: 0.16-0.22
    Détails d'emballage: cartonné
    Délai de livraison: 10 à 15 jours
    Conditions de paiement: L/C, T/T
    Capacité d'approvisionnement: 100,000/semaine
    Contactez
    Description de produit détaillée

    Informations de base.

    Modèle no.
    Série IKP-LF-CMC-SQ3325
    Fréquence de travail
    Haute fréquence
    Structure de l'enroulement
    Enroulement vertical à fil plat
    Nature de fonctionnement
    Bobine d'étranglement
    Structure de magnétiseur
    Bobine de ferrite

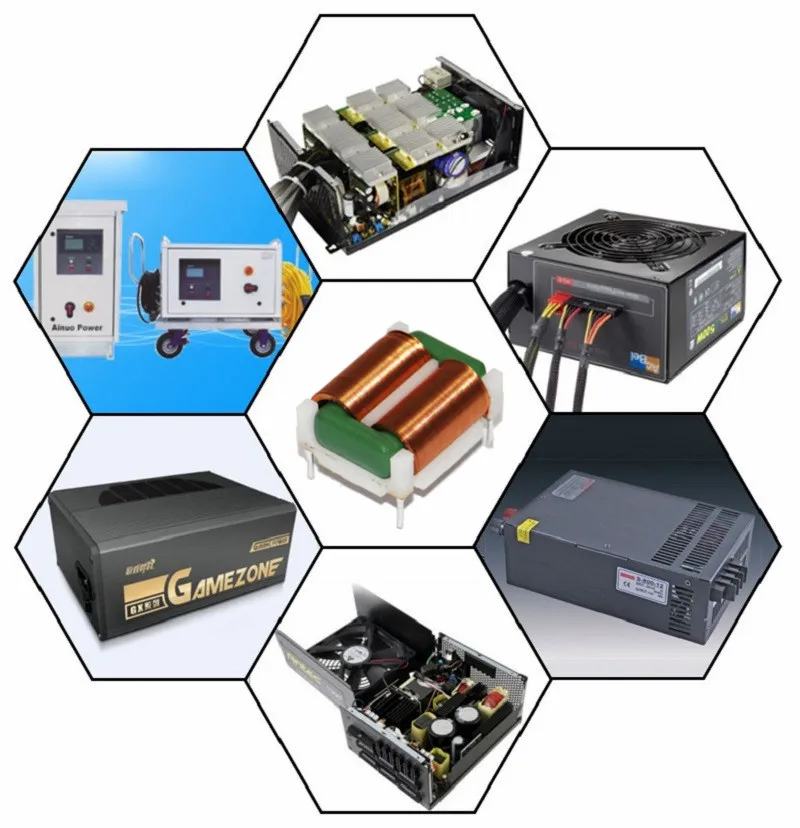

    Gamme d'applications
    EMI / EMC
    Formulaire d'emballage
    Vertical / horizontal
    Marque
    Ikp
    Valeur d'inducteur
    Inducteur variable
    Paquet de transport
    Carton et plateau
    Spécification
    Série SQ3325
    Marque déposée
    Ikp
    Origine
    Chine
    Code HS
    85045000
    Capacité de production
    10000pieces / jour

    Description du produit

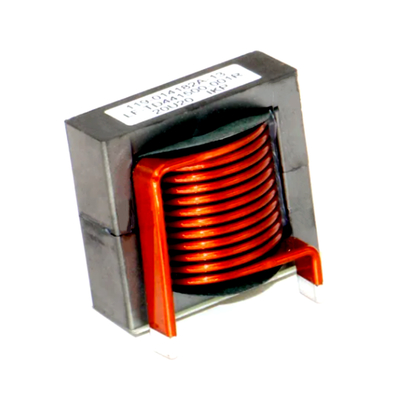

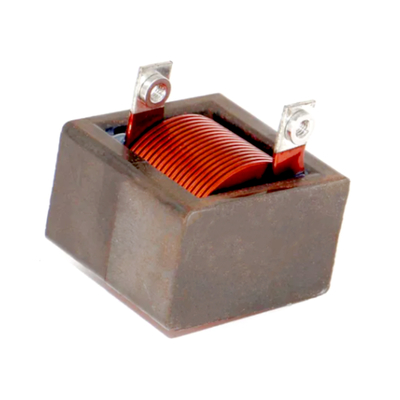

    Inducteur à enroulement vertical à fil plat Ikp Inducteurs à étouffement en mode commun

    Caractéristiques et caractéristiques du produit:
    * Super processus d'enroulement à fil plat
    * Petit volume, grand courant
    * La densité de courant unitaire est de 1,3 fois ou plus de fil de cuivre rond
    * Résistance à CC faible, petite capacité distribuée
    * Facile à dissiper
    * Excellent effet EMI et stabilité
    * Produit par une machine entièrement automatique, une grande efficacité et une qualité stable
    * Bonne force d'isolation et longue durée de vie
    * Vertical ou horizontal, personnalisé est disponible

    Paramètres électriques:
    * Spécifications de fil plat: Largeur 1,0-2,0 mm, épaisseur 0,1-0,5 mm
    * Tension nominale (V): 85 à 265 AC, 50 / 60Hz
    * Rapport de virage: n1: n2 = 1: 1
    * Résistance à l'isolation: 100mΩ min à 500 dc
    * Réponse de fréquence de test: 10 kHz 100 mV
    * Plage de température de fonctionnement: -40ºCà +150ºC
    * Élévation de la température: 50ºCMax
    * Utilisé pour absorber les signaux d'interférence en mode commun de 9-30 MHz
    * Utilisé pour absorber les signaux de mode commun et les signaux de mode différentiel dans la bande de 9-30 MHz

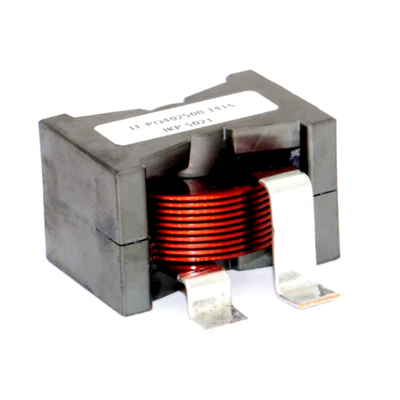

    Inducteur à enroulement vertical à fil plat Ikp Inducteurs à étouffement en mode commun

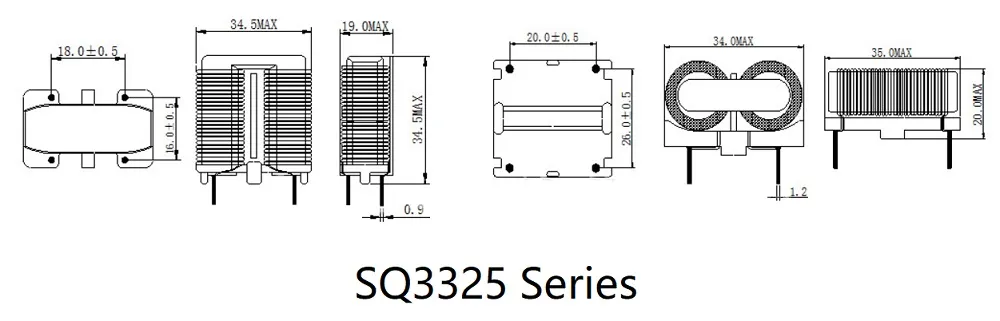

    Spécifications générales du produit:
    Spécification Inductance
    Min
    1 kHz 0,25 V    		 Dimensions (mm max) Courant (a) Puissance (w)
    W D H L E 1 # base 2 # base Max Max
    Broche 1 PIN 2 Broche 1 PIN 2
    SQ1515V15 >15mh 16 22 22 3.5 0.8 12.8 10 8 7 1.5 60
    SQ1515V20 >20mh 16 22 22 3.5 0.8 12.8 10 8 7 1.2 60
    SQ1515V25 >25mh 16 22 22 3.5 0.8 12.8 10 8 7 1.2 60
    SQ1515H15 >15mh 18 22 14 3.5 0.8 16.8 12.8 - - 1.5 60
    SQ1515H20 >20mh 18 22 14 3.5 0.8 16.8 12.8 - - 1.2 60
    SQ1515H25 >25mh 18 22 14 3.5 0.8 16.8 12.8 - - 1.2 60
    SQ1615V15 >15mh 16 22 23 3.5 0.8 12.8 10 8 7 1.5 65
    SQ1615V20 >20mh 16 22 23 3.5 0.8 12.8 10 8 7 1.2 65
    SQ1615V25 >25mh 16 22 23 3.5 0.8 12.8 10 8 7 1.2 65
    SQ1615H15 >15mh 18 22 14 3.5 0.8 16.8 12.8 - - 1.5 65
    SQ1615H20 >20mh 18 22 14 3.5 0.8 16.8 12.8 - - 1.2 65
    SQ1615H25 >25mh 18 22 14 3.5 0.8 16.8 12.8 - - 1.2 65
    SQ1918V12 >12mh 15 25 26 4 0.8 12.8 10 10 10 2.0 180
    SQ1918V20 >20mh 15 25 26 4 0.8 12.8 10 10 10 1.5 180
    SQ1918V30 >30mh 15 25 26 4 0.8 12.8 10 10 10 1.2 180
    SQ1918H12 >12mh 22 24 13 4 0.8 16.8 15 - - 2.0 180
    SQ1918H20 >20mh 22 24 13 4 0.8 16.8 15 - - 1.5 180
    SQ1918H30 >30mh 22 24 13 4 0.8 16.8 15 - - 1.2 180
    SQ2418V12 >12mh 15 24 32 4 0.8 12.5 10 - - 2.5 250
    SQ2418V20 >20mh 15 24 32 4 0.8 12.5 10 - - 1.8 250
    SQ2418V30 >30mh 15 24 32 4 0.8 12.5 10 - - 1.5 250
    SQ2418H12 >12mh 22 26 15 4 0.8 16.8 15 - - 2.5 250
    SQ2418H20 >20mh 22 26 15 4 0.8 16.8 15 - - 1.8 250
    SQ2418H30 >30mh 22 26 15 4 0.8 16.8 15 - - 1.5 250
    SQ2724V07 >7mh 18 30 38 4 0.8 4 broches - - 3.5 280
    SQ2724V15 >15mh 18 30 38 4 0.8 4 broches - - 2.5 280
    SQ2724V20 >20mh 18 30 38 4 0.8 4 broches - - 1.8 280
    SQ2724H07 >7mh 25 31 18 4 0.8 16.8 16.8 - - 3.5 280
    SQ2724H15 >15mh 25 31 18 4 0.8 16.8 16.8 - - 2.5 280
    SQ2724H20 >20mh 25 31 18 4 0.8 16.8 16.8 - - 1.8 280
    SQ2820V07 >7mh 16 30 38 4 0.8 4 broches - - 2.0 300
    SQ2820V20 >20mh 16 30 38 4 0.8 4 broches - - 2.5 300
    SQ2820V30 >30mh 16 30 38 4 0.8 4 broches - - 5.0 300
    SQ2820H07 >7mh 28 35 18 4 0.8 16.8 16.8 - - 2.0 300
    SQ2820H20 >20mh 28 35 18 4 0.8 16.8 16.8 - - 2.5 300
    SQ2820H30 >30mh 28 35 18 4 0.8 16.8 16.8 - - 5.0 300
    SQ3325V081 >8mh 22 34 38 4 0.9 18 16 - - 8.0 400
    SQ3325V082 >8mh 22 34 38 4 0.9 18 16 - - 5.0 400
    SQ3325V10 >10mh 22 34 38 4 0.9 18 16 - - 3.5 400
    SQ3325V25 >25mh 22 34 38 4 0.9 18 16 - - 3 400
    SQ3126H081 >8mh 28 35 18 4 1.0 20 16.8 - - 8.0 400
    SQ3126H082 >8mh 28 35 18 4 1.0 20 16.8 - - 5.0 400
    SQ3126H10 >10mh 28 35 18 4 1.0 20 16.8 - - 3.5 400
    SQ3126H25 >25mh 28 35 18 4 1.0 20 16.8 - - 3 400
    SQ4391V12 >12mh - - - - - - - - - 7 600
    SQ4391H12 >12mh 28 45 16 4 1.0 39 21 - - 7 600
    * Personnalisé est disponible.

    Inducteur à enroulement vertical à fil plat Ikp Inducteurs à étouffement en mode commun

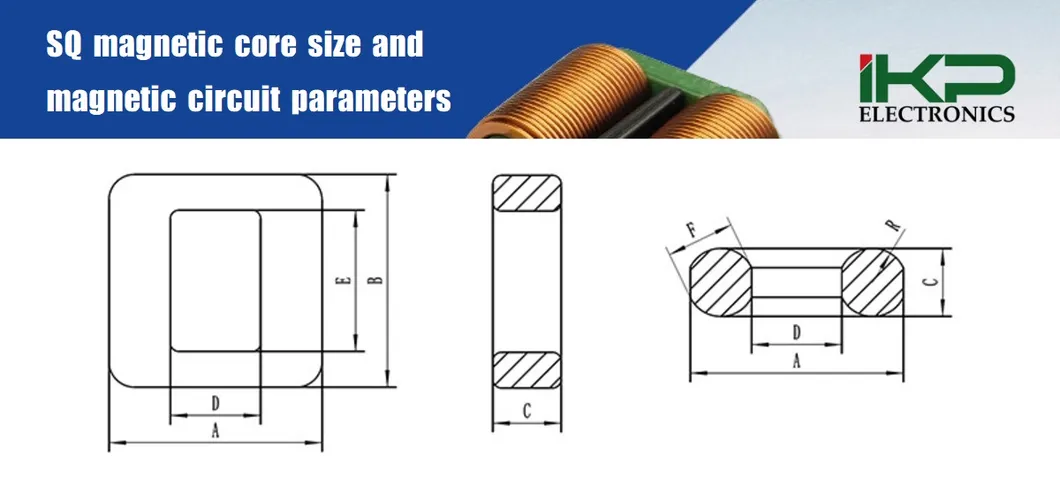

    Taille du noyau magnétique et paramètres du circuit magnétique:
    Spécification du noyau magnétique Taille du noyau magnétique (après la pulvérisation) Paramètres de route magnétique
    UN B C D E F R Le (mm) AE (MM2) VE (MM3) C1 (MM-1)
    Sq12.5 × 12,5 × 4,8 12,8 ± 0,4 12,8 ± 0,4 5,2 ± 0,3 5,2 ± 0,3 8 ± 0,3 4.8 2.13 42.79 13.53 579.12 3.16
    SQ13 × 17,5 × 5 13,4 ± 0,4 17,9 ± 0,4 5,4 ± 0,3 4,2 ± 0,3 12,9 ± 0,3 5.1 2.45 51.44 15.26 784.82 3.37
    Sq13.5 × 21,6 × 5 13,9 ± 0,4 22 ± 0,4 5,3 ± 0,3 4,1 ± 0,3 15,6 ± 0,3 5.3 2.7 55.60 15.90 874.50 3,50
    SQ15 × 15 × 5 15,5 ± 0,4 15,5 ± 0,4 5,3 ± 0,3 5,8 ± 0,3 10,9 ± 0,3 5.3 2.65 48,98 14.48 709.22 3.38
    Sq15.5 × 18,6 × 5 16 ± 0,4 19 ± 0,4 6,3 ± 0,3 4,5 ± 0,3 13,8 ± 0,3 6.5 3.4 53.20 15.34 816.09 3.47
    SQ16.3 × 15,5 × 6 16,6 ± 0,4 15,8 ± 0,4 6 ± 0,3 5,2 ± 0,3 10,5 ± 0,3 6.3 3.3 49,97 20.85 1041.86 2.40
    SQ17 × 20,6 × 6 17,3 ± 0,5 20,9 ± 0,5 6,3 ± 0,3 5,7 ± 0,3 14 ± 0,4 6.3 3.15 64.39 25.23 1624.80 2.55
    SQ17.5 × 24 × 6 17,8 ± 0,5 24,5 ± 0,5 6,3 ± 0,3 6,2 ± 0,3 18,9 ± 0,4 6.3 3.15 68.80 22.22 1529.08 3.10
    Sq18,3 × 19,5 × 6 18,6 ± 0,5 19,8 ± 0,5 6,3 ± 0,3 7,2 ± 0,3 13,3 ± 0,3 6.3 3.3 64.11 23,62 1514.10 2.71
    Sq18,3 × 20,8 × 6 18,6 ± 0,5 20,9 ± 0,5 6,3 ± 0,3 7,4 ± 0,3 14,5 ± 0,4 6.3 2.9 65.86 23.46 1545.21 2.81
    SQ18.6 × 15,6 × 6,8 19 ± 0,4 16 ± 0,4 6,6 ± 0,3 6,0 ± 0,3 13 ± 0,3 7 3.55 51.26 22,65 1161.11 2.26
    SQ20 × 22,5 × 6,8 20 ± 0,5 22,8 ± 0,5 6,6 ± 0,3 7,4 ± 0,3 15,2 ± 0,4 6.9 3.6 72.10 30.20 2177.01 2.39
    SQ20 × 29 × 6,3 20,3 ± 0,5 29,3 ± 0,5 6,6 ± 0,3 7,7 ± 0,3 22,2 ± 0,4 7 3.55 83.90 31.46 2639.81 2.67
    SQ26 × 31 × 9 26,3 ± 0,5 31,8 ± 0,6 9,3 ± 0,4 9,7 ± 0,4 22,7 ± 0,4 9.3 4.65 96.56 54.21 5234.96 1.78

    Inducteur à enroulement vertical à fil plat Ikp Inducteurs à étouffement en mode commun

    Inducteur à enroulement vertical à fil plat Ikp Inducteurs à étouffement en mode commun
    Inducteur à enroulement vertical à fil plat Ikp Inducteurs à étouffement en mode commun



    Inducteur à enroulement vertical à fil plat Ikp Inducteurs à étouffement en mode commun
    Inducteur à enroulement vertical à fil plat Ikp Inducteurs à étouffement en mode commun
    Inducteur à enroulement vertical à fil plat Ikp Inducteurs à étouffement en mode commun
    Inducteur à enroulement vertical à fil plat Ikp Inducteurs à étouffement en mode commun
    Inducteur à enroulement vertical à fil plat Ikp Inducteurs à étouffement en mode commun
