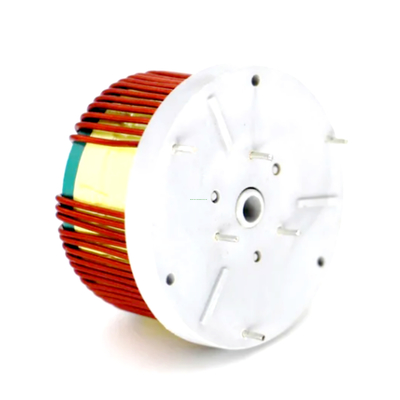

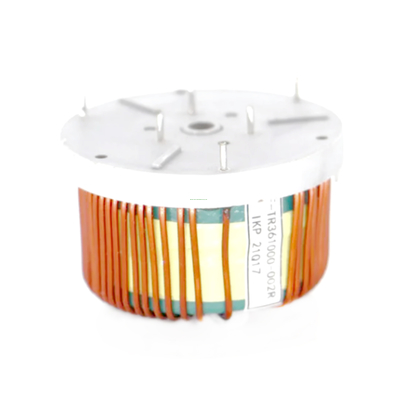

Name: Inducteur de bobine d'étouffement en mode commun à base verticale Mn-Zn spécialement conçu pour convertisseur de fréquence
Brand: IKP Electronics Co., Ltd.
SKU: LF-TR361000-002R-108 est un appareil de mesure de la température.
Price: 0.48 USD
Availability: InStock

Aperçu Produits Inductances de mode commun

Inducteur de bobine d'étouffement en mode commun à base verticale Mn-Zn spécialement conçu pour convertisseur de fréquence

Special Designed Vertical Mn-Zn Core Common Mode Choke Coil Inductor for Frequency Converter

Détails sur le produit:

Lieu d'origine:	Chine
Nom de marque:	IKP
Certification:	CE/UL/REACH/ROHS
Numéro de modèle:	LF-TR361000-002R-108 est un appareil de mesure de la température.

Conditions de paiement et expédition:

Quantité de commande min:	1000
Prix:	0.48-0.68
Détails d'emballage:	cartonné
Délai de livraison:	10 à 15 jours
Conditions de paiement:	L/C, T/T
Capacité d'approvisionnement:	100,000/semaine

Contactez

Description de produit détaillée

Informations de base.

Modèle N°.

LF-TR361000-002R-108 est un appareil de mesure de la température.

Fréquence de travail

Fréquence élevée

Structure de l'enroulement

Coil à plusieurs couches

Nature de l'opération

Coil de serrage

Structure du magnétisateur

Coils de ferrite

Portée de l'application

Étouffement

Forme de l'emballage

Des bobines électriques

Marque

Je vous en prie.

Valeur de l'inducteur

Inducteur fixe

Sécurité

Conformité avec les réglementations internationales de sécurité

Paquet de transport

Carton/palette

Spécification

CMC

Marque déposée

Le PIB

Origine

Chine

Code du SH

85043190

Capacité de production

100000 pièces par semaine

Description du produit

Caractéristiques et application
▪ Enroulements séparés pour une capacité minimale d'enroulement
▪ Enroulements à une seule couche pour une impédance de mode commun la plus élevée sur la gamme de fréquences la plus large
▪ OU enveloppé d'un boîtier en nylon pour protéger les enroulements
▪ L'écartateur fournit une distance de ramassage de 1 à 3 mm pour la conformité UL, CSA, IEC
▪ Tous les matériaux utilisés sont certifiés UL94-VO
▪ Température de fonctionnement:-40oCà +105oC. Convient pour 50 Hz à 500 KHz
▪ Disponible en support vertical ou horizontal
▪ Application: filtrage des lignes électriques, EMI/REI pour les sources d'alimentation en mode commutateur
▪ Disponible en tête verticale pour faciliter l'assemblage des PCB
▪ Facilité de montage du FR-4 Bonne résistance aux vibrations

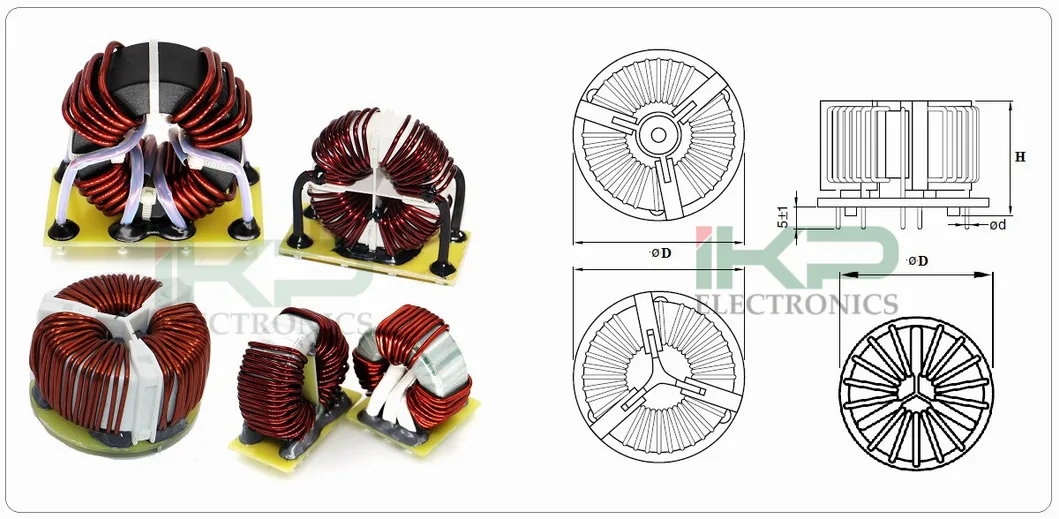

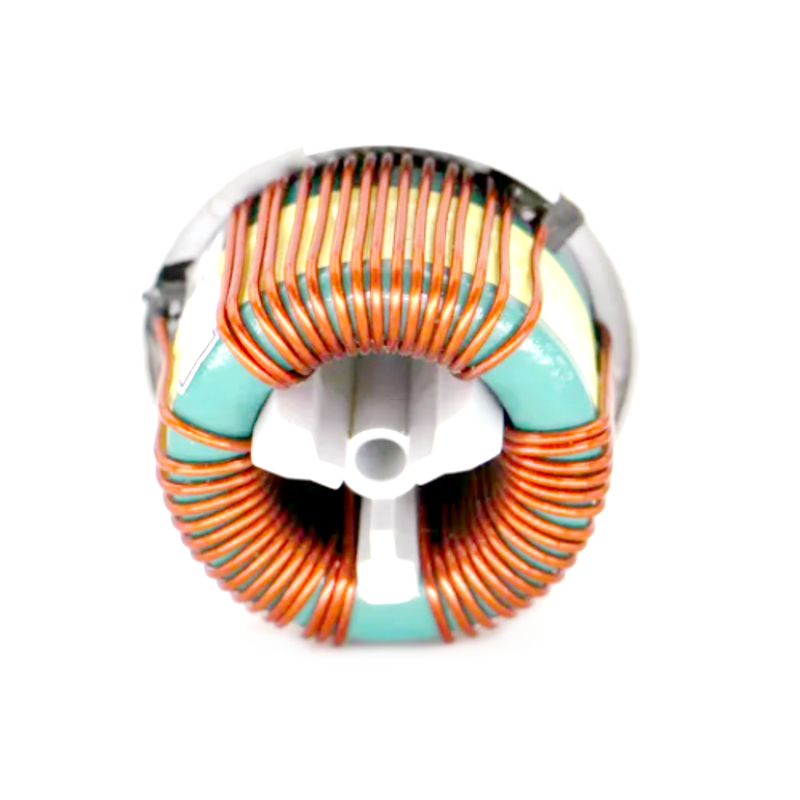

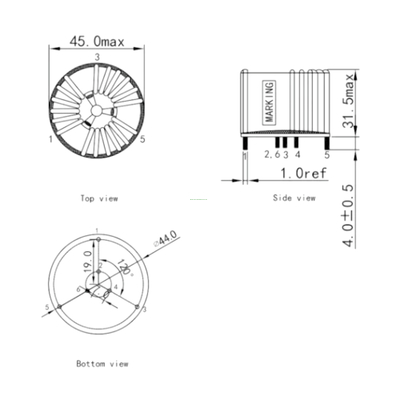

Inducteur de bobine d'étouffement en mode commun à base verticale Mn-Zn spécialement conçu pour convertisseur de fréquence

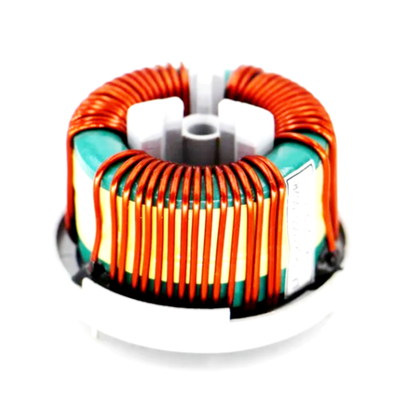

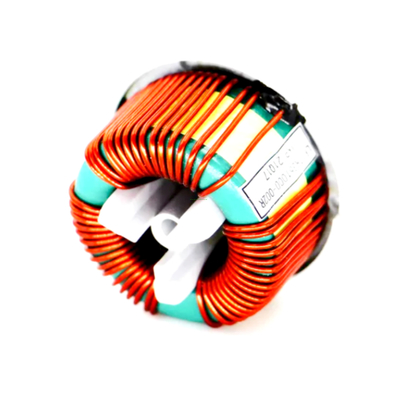

Inducteur de bobine d'étouffement en mode commun à base verticale Mn-Zn spécialement conçu pour convertisseur de fréquence

Caractéristiques électriques:
Chutes de ligne en mode commun toroïdales montées sur l'en-tête

Partie n° 1. # TOD-L-I ((A)	Inductivité	Max. D.C. Résistance	Actuel Rating	Montage	Dimension (en mm) Taille de bobine code A×B. Pour×C
#T310-280-13	0.280 mH	20,9 milli-ohm	13A	Légères	38×38×19
#T250-425-8	0.425 mH	4.26 milli-ohm	8A	Verticale	32×30×21
#T310-580-13	0.580 mH	10 milliohm	13A	Verticale	38×38×18
Le nombre de personnes concernées par l'enquête	1.000 mH	0.02 ohm	8A	Verticale	30×28×13
#T220-1000-3.2	1.000 mH	150,3 milliohm	3.2A	Verticale	26×26×17
#T220-1500-2	1.500 mH	180,0 milli-ohm	3.2A	Verticale	26×26×18
#T220-1800-5	1.800 mH	0.05 ohm	5A	Légères	26×28×18
#T220-2200-5	2.200 mH	0.04 ohm	5A	Verticale	26×26×19
#T250-3500-1. Je suis désolée.5	3.500 mH	800,0 milli-ohm	1.5A	Légères	30×32×16
#T250-3700-4	3.700 mH	0.007 ohm	4A	Verticale	30×32×17
#T310-7200-2. Je vous en prie.5	7.200 mH	930,0 milli-ohm	2.5A	Légères	38×40×18
#T310-11000-1. Je suis désolé.5	11.000 mH	1840,0 milli-ohm	1.5A	Verticale	40×40×19

Faible profil, petite taille, étouffement en mode commun

Partie n° 1. # TOD-L-I ((A)	Inductivité	Max. D.C. Résistance	Courant de courant continu Rating	Montage	Dimension (en mm) Taille de bobine code A×B. Pour×C
#T220-1180-7.5	1.180 mH	12.5 milliohms	7.5 ampères	Légères	26×28×20
#T220-65-23.5	65.000μH est	00,9 milli-ohms	23.5 ampères	Verticale	26×26×18
#T220-100-19	100.000μH est	10,3 milli-ohm	19 ampères	Verticale	28×26×18
#T220-180-15	180.000μH est	2.5 milliohms	15 ampères	Verticale	26×26×20
#T220-470-12	470.000μH est	40,0 milli-ohms	12 ampères	Verticale	28×26×18
#T220-880-9	880.000μH est	6.5 milliohms	9 ampères	Légères	28×30×20

Étouffements de lignes en mode courant commun

Partie n° 1. # TOD-L-I ((A)	Inductivité	Max. D.C. Résistance	Actuel Rating	Montage	Dimension (en mm) Taille de bobine code A×B. Pour×C
#T310-100-30	0.100 mH	30,0 milli-ohms	30 ampères	Légères	38×40×18
#T310-100-30A	0.100 mH	30,0 milli-ohms	30 ampères	Verticale	36×36×15
#T310-150-20	0.150 mH	3.4 milli-ohms	20 Amops	Légères	36×36×16
#T310-150-20A	0.150 mH	3.4 milli-ohms	20 Amops	Verticale	38×38×18
#T310-150-30	0.150 mH	3.5 milliohms	30 ampères	Verticale	38×38×19
#T250-200-15	0.200 mH	5 milliohms	15 ampères	Légères	30×28×15
#T310-200-18	0.200 mH	5 milliohms	18 ampères	Légères	36×36×16
#T310-200-15A	0.200 mH	5 milliohms	15 ampères	Verticale	38×38×18
#T250-200-18	0.200 mH	5 milliohms	18 ampères	Verticale	30×28×15
#T250-300-15	0.300 mH	70,3 milliohms	15 ampères	Légères	30×32×18
#T250-300-15A	0.300 mH	70,3 milliohms	15 ampères	Verticale	30×28×17
#T250-600-9	00,600 mH	10 milliohms	9 ampères	Légères	30×30×18
#T250-600-9	00,600 mH	10 milliohms	9 ampères	Verticale	30×28×19

*Nous pouvons concevoir et fabriquer des pièces sur mesure avec une exigence spécifique
