Name: Inducteur de puissance de bobine à étouffement en mode commun avec base
Brand: IKP Electronics Co., Ltd.
SKU: Les données sont fournies à l'autorité compétente.
Price: 0.34 USD
Availability: InStock

Aperçu Produits Inductances de mode commun

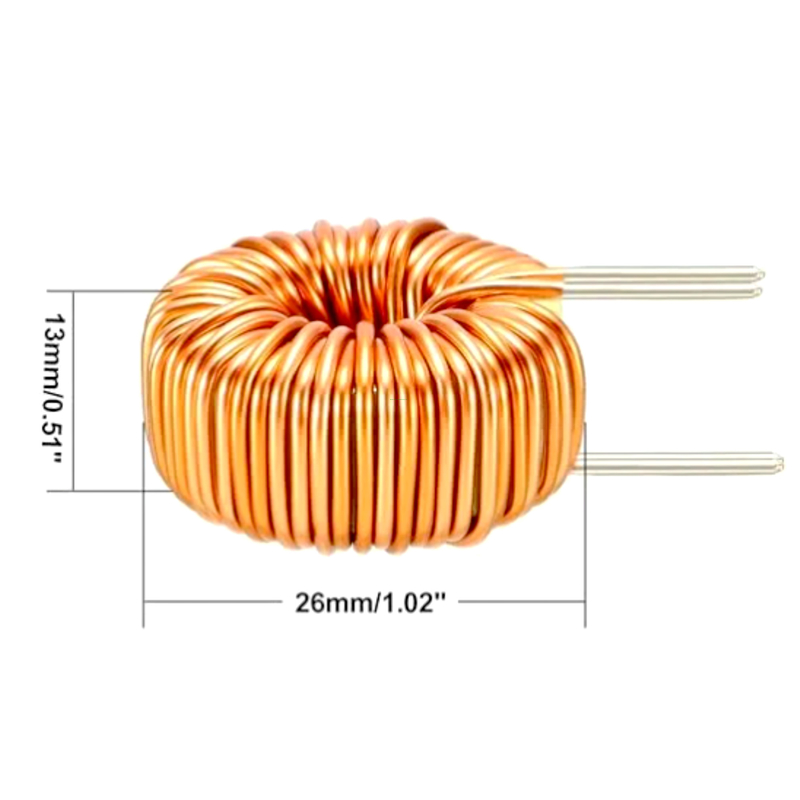

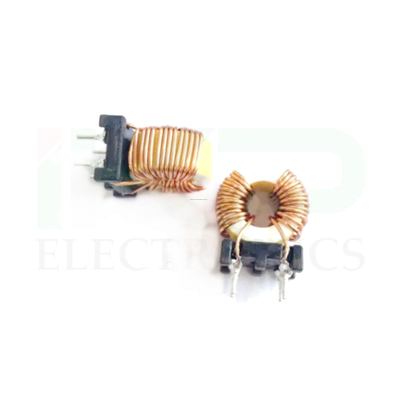

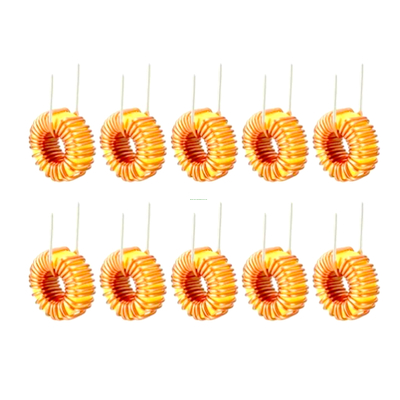

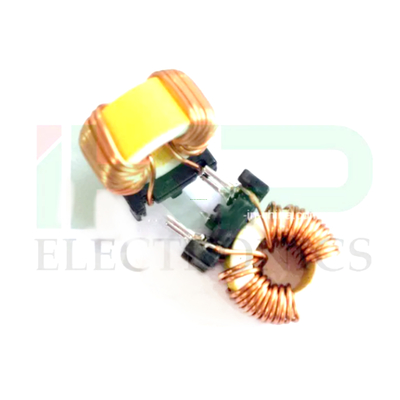

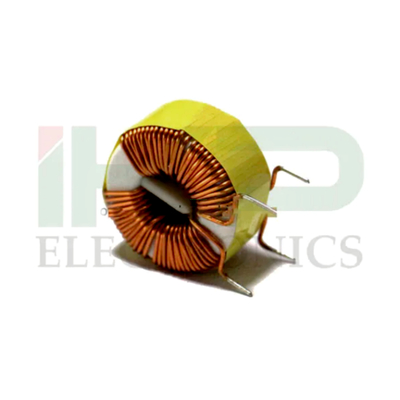

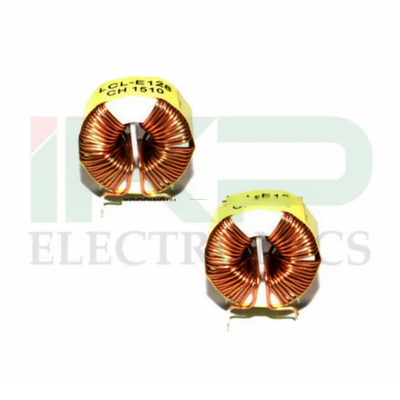

Inducteur de puissance de bobine à étouffement en mode commun avec base

Common Mode Choke Coil Power Inductor with Base

Détails sur le produit:

Lieu d'origine:	Chine
Nom de marque:	IKP
Certification:	CE/UL/REACH/ROHS
Numéro de modèle:	Les données sont fournies à l'autorité compétente.

Conditions de paiement et expédition:

Quantité de commande min:	1000
Prix:	0.34-0.50
Détails d'emballage:	cartonné
Délai de livraison:	10 à 15 jours
Conditions de paiement:	L/C, T/T
Capacité d'approvisionnement:	100,000/semaine

Contactez

Description de produit détaillée

Informations de base.

Modèle N°.

Les données sont fournies à l'autorité compétente.

Fréquence de travail

Fréquence élevée

Structure de l'enroulement

Coil à plusieurs couches

Nature de l'opération

Coil de serrage

Structure du magnétisateur

Coils de ferrite

Portée de l'application

Fréquence élevée

Forme de l'emballage

Je vous en prie.

Marque

Produit d'origine

Valeur de l'inducteur

Inducteur variable

Le noyau

Noyau de ferrite

Paquet de transport

Carton/tube

Spécification

Pour les produits à base de céréales

Marque déposée

Le PIB

Origine

Hefei, Anhui

Code du SH

85045000

Capacité de production

50, 000 PCS/semaine

Emballage et livraison

Taille du colis

37.00cm * 26.00cm * 21.00cm

Poids brut du colis

10.000kg

Description du produit

Les caractéristiques électriques (température: 25 ± 50 cm, RH: 65 ± 1 RH)
1) Inductance (à 10 kHz 0,05 V): L2-7 = L3-6 = 6,8 mh + 50%/-30%
2) Résistance: DCR2-7 = DCR3-6 = 250mΩ maximum
3) Hi-pot: N1 à N2: 1500V CA, 3mA, 60s

Liste des matériaux:
1 Noyau: T14x9x5 TS10 TDG ou EQU
2 Fil: UEW polyuréthane 130C tai-i fil et câble électrique Co Ltd, E85640
3 PCB: FR-4 1,5 x 9 x 5
4 Le cas
5 Époxy: 6020H puits matériel électronique Co Ltd, E2296335

Numéro de la partie	Inductance (mH) @ 1KHz	Il s'agit de l'IDC A MAX.	DCR et MAX.	Diamètre du fil (Φ) mm
CMC1508-0.625MH	0.625	1	0.04	0.41
CMC1508-0.1MH	0.1	1	0.06	0.41
CMC1508-0.225MH	0.225	1	0.07	0.41
CMC1508-0.4MH	0.4	1	0.1	0.41
CMC1508-0.625MH	0.625	1	0.125	0.41
CMC-1508-0.9MH	0.9	2	0.03	0.51
CMC1508-1.225MH	1.225	2	0.04	0.51
CMC1508-1.6MH	1.6	2	0.06	0.51
CMC1508-2.0MH	2.0	2	0.075	0.51
CMC1508-2.5MH	2.5	3	0.02	0.58
CMC1508-3.0MH	3.0	3	0.03	0.58
CMC1813-0.85MH	0.85	2	0.05	0.58
CMC1813-0.62MH	0.62	2	0.075	0.58
CMC1813-0.1MH	0.1	2	0.085	0.58
CMC1813-0.22MH	0.22	2	0.11	0.58
CMC1813-0.4MH	0.4	2	0.2	0.58
CMC1813-0.62MH	0.625	5	0.035	0.58
CMC3118-0.05MH	0.055	5	0.04	0.76
CMC3118-0.22MH	0.22	4	0.046	0.76
CMC3118-0.49MH	0.495	4	0.06	0.76
CMC3118-0.88MH	0.88	2	0.2	0.58
CMC3118-1.37MH	1.375	4	0.13	0.76
CMC3118-1.98MH	1.98	5	0.072	0.91
