Name: Inducteurs de mode commun à ligne plate de type Sq/UC2418
Brand: IKP Electronics Co., Ltd.
SKU: La série IKP-LF-CMC-SQ2418
Price: 0.16 USD
Availability: InStock

Aperçu Produits Inductances de mode commun

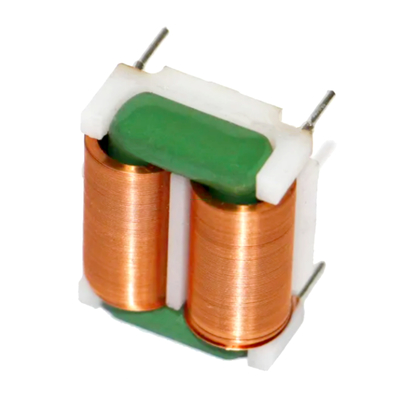

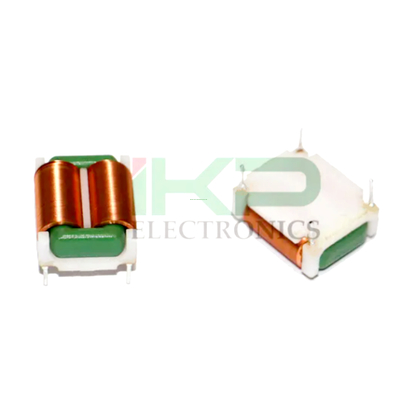

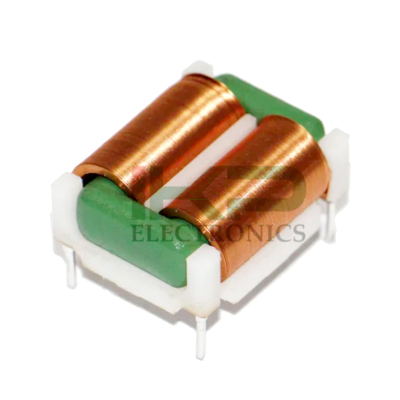

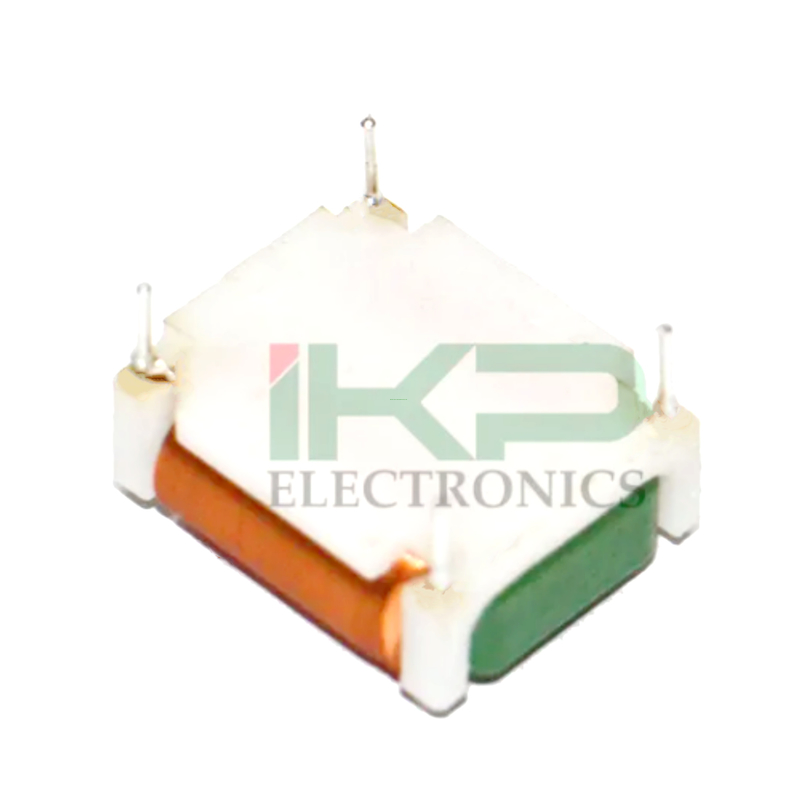

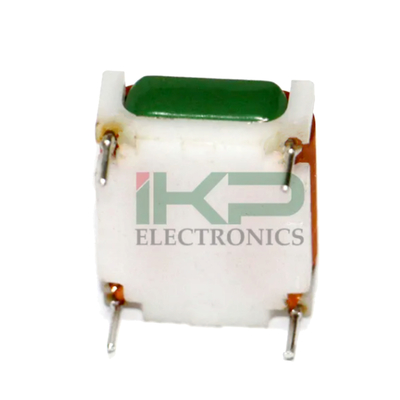

Inducteurs de mode commun à ligne plate de type Sq/UC2418

Sq/UC2418 Type Flat Line Common Mode Inductors

Détails sur le produit:

Lieu d'origine:	Chine
Nom de marque:	IKP
Certification:	CE/UL/REACH/ROHS
Numéro de modèle:	La série IKP-LF-CMC-SQ2418

Conditions de paiement et expédition:

Quantité de commande min:	1000
Prix:	0.16-0.22
Détails d'emballage:	Cartonné
Délai de livraison:	10 à 15 jours
Conditions de paiement:	L/C, T/T
Capacité d'approvisionnement:	100,000/semaine

Contactez

Description de produit détaillée

Informations de base.

Modèle N°.

La série IKP-LF-CMC-SQ2418

Fréquence de travail

Fréquence élevée

Structure de l'enroulement

Enroulement vertical de fil plat

Nature de l'opération

Coil de serrage

Structure du magnétisateur

Coils de ferrite

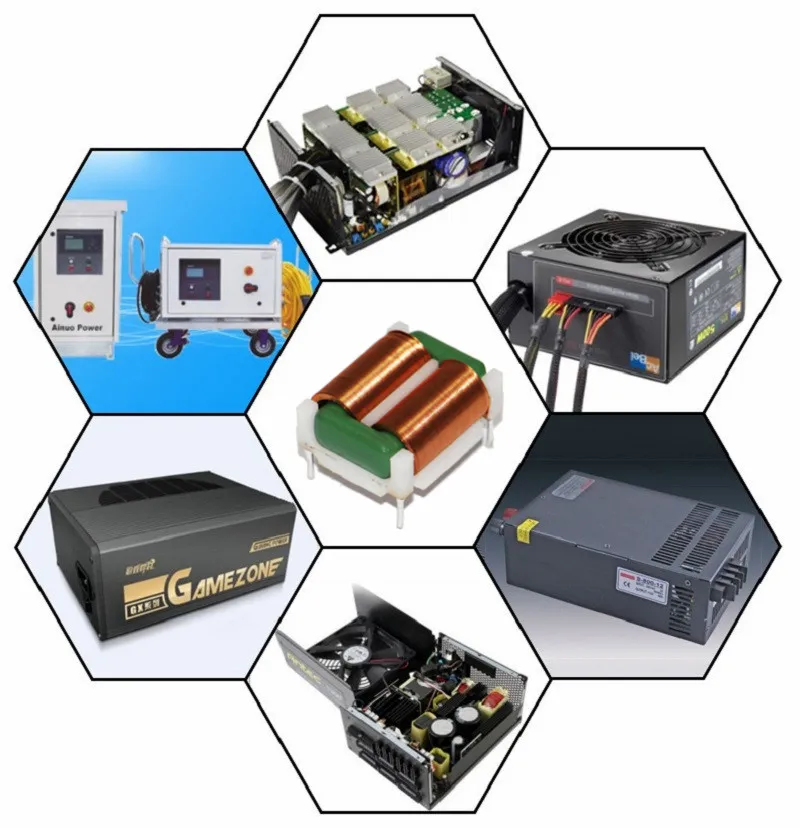

Portée de l'application

EMI/EMC

Forme de l'emballage

L'écart entre les deux types d'équipement est calculé en tenant compte de l'écart entre les deux types d'équipement.

Marque

Je vous en prie.

Valeur de l'inducteur

Inducteur variable

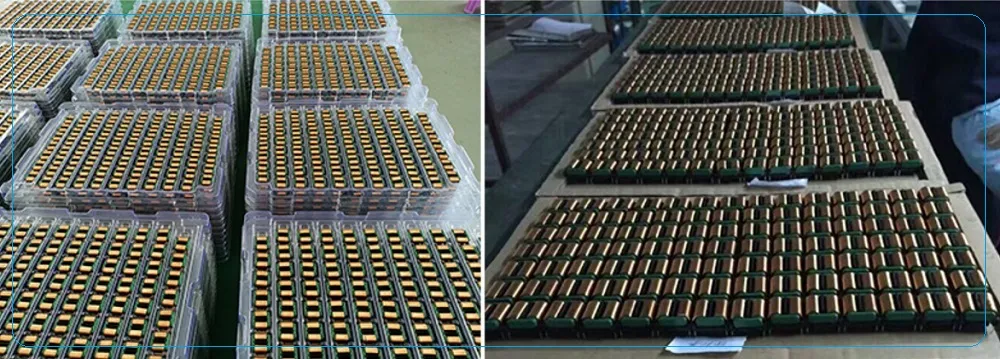

Paquet de transport

Carton et plateau

Spécification

Série SQ2418

Marque déposée

Le PIB

Origine

Chine

Code du SH

85045000

Capacité de production

10000 pièces/jour

Description du produit

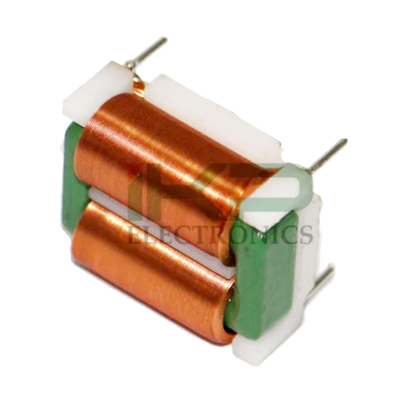

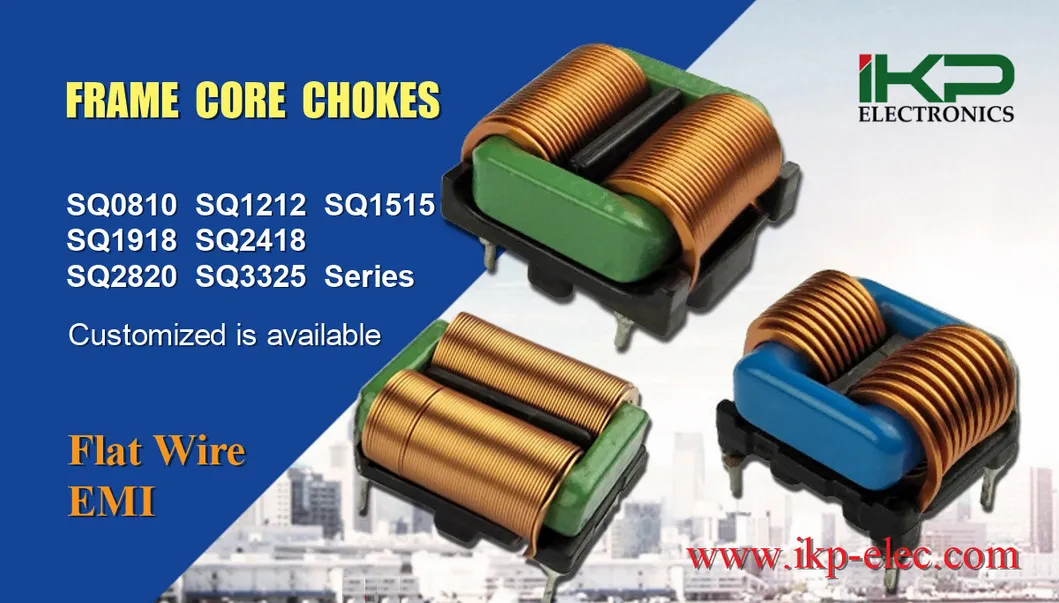

Inducteurs de mode commun à ligne plate de type Sq/UC2418

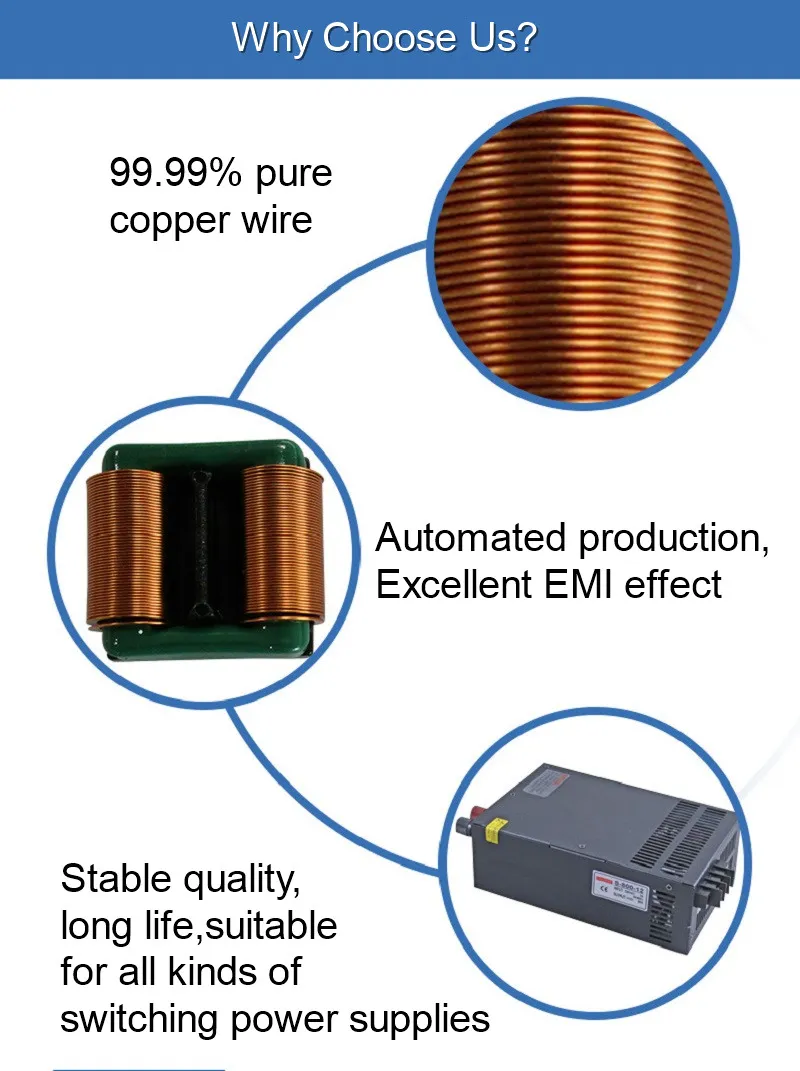

Caractéristiques du produit:
*Processus d'enroulement de fil plat de grande taille
* Petit volume, courant élevé
*La densité de courant unitaire est 1,3 fois ou plus celle du fil de cuivre rond
*Faible résistance en courant continu, petite capacité distribuée
* Facile à dissiper
*Excellent effet EMI et stabilité
*Produit par machine entièrement automatique, haute efficacité et qualité stable
* Bonne résistance à l'isolation et longue durée de vie
*Vertical ou horizontal, personnalisé est disponible

Paramètres électriques:
* Spécifications du fil plat: largeur 1,0-2,0 mm, épaisseur 0,1-0,5 mm
*Tension nominale ((v): 85 à 265 AC, 50/60 Hz
* Rapport de virage: N1:N2=1:1
*Résistance d'isolation: 100 mΩ MIN à 500DC
*Réponse à la fréquence d'essai: 10 kHz à 100 mV
*Période de température de fonctionnement: -40oCà + 150oC
* Hausse de température: 50oCMaximum
*Utilisé pour absorber les signaux d'interférence de mode commun de 9-30MHz
*Utilisé pour absorber les signaux de mode commun et les signaux de mode différentiel dans la bande 9-30MHz

Inducteurs de mode commun à ligne plate de type Sq/UC2418

Caractéristiques générales du produit:

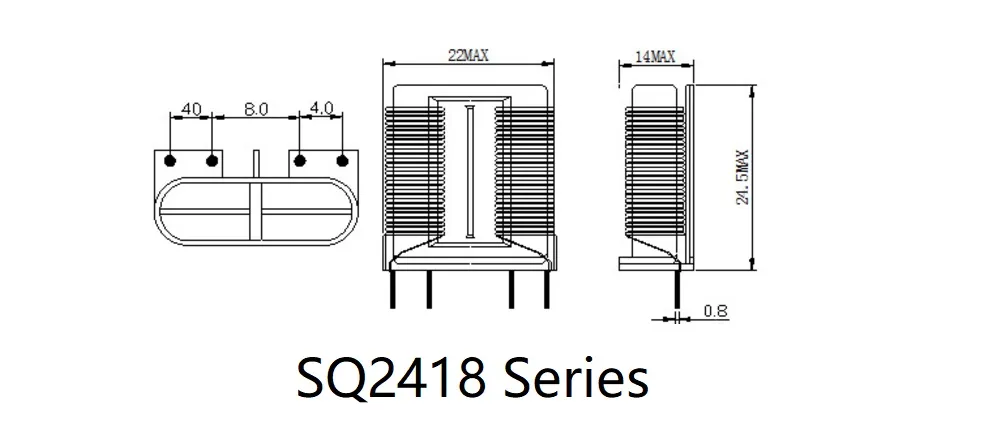

Spécification	Inductivité Résultats 1KHZ 0,25 V	Dimensions (mm MAX)									Courant (A)	Puissance (W)
		W	D	H est	L	E	1#Base		2#Base		Maximum	Maximum
		W	D	H est	L	E	Numéro PIN 1	Numéro PIN 2	Numéro PIN 1	Numéro PIN 2	Maximum	Maximum
SQ1515V15	>15 mH	16	22	22	3.5	0.8	12.8	10	8	7	1.5	60
SQ1515V20	>20 mH	16	22	22	3.5	0.8	12.8	10	8	7	1.2	60
SQ1515V25	>25 mH	16	22	22	3.5	0.8	12.8	10	8	7	1.2	60
SQ1515H15	>15 mH	18	22	14	3.5	0.8	16.8	12.8	-	-	1.5	60
SQ1515H20	>20 mH	18	22	14	3.5	0.8	16.8	12.8	-	-	1.2	60
SQ1515H25	>25 mH	18	22	14	3.5	0.8	16.8	12.8	-	-	1.2	60
SQ1615V15	>15 mH	16	22	23	3.5	0.8	12.8	10	8	7	1.5	65
SQ1615V20	>20 mH	16	22	23	3.5	0.8	12.8	10	8	7	1.2	65
SQ1615V25	>25 mH	16	22	23	3.5	0.8	12.8	10	8	7	1.2	65
SQ1615H15	>15 mH	18	22	14	3.5	0.8	16.8	12.8	-	-	1.5	65
SQ1615H20	>20 mH	18	22	14	3.5	0.8	16.8	12.8	-	-	1.2	65
SQ1615H25	>25 mH	18	22	14	3.5	0.8	16.8	12.8	-	-	1.2	65
SQ1918V12	>12 mH	15	25	26	4	0.8	12.8	10	10	10	2.0	180
SQ1918V20	>20 mH	15	25	26	4	0.8	12.8	10	10	10	1.5	180
SQ1918V30	>30 mH	15	25	26	4	0.8	12.8	10	10	10	1.2	180
SQ1918H12	>12 mH	22	24	13	4	0.8	16.8	15	-	-	2.0	180
SQ1918H20	>20 mH	22	24	13	4	0.8	16.8	15	-	-	1.5	180
SQ1918H30	>30 mH	22	24	13	4	0.8	16.8	15	-	-	1.2	180
SQ2418V12	>12 mH	15	24	32	4	0.8	12.5	10	-	-	2.5	250
SQ2418V20	>20 mH	15	24	32	4	0.8	12.5	10	-	-	1.8	250
SQ2418V30	>30 mH	15	24	32	4	0.8	12.5	10	-	-	1.5	250
SQ2418H12	>12 mH	22	26	15	4	0.8	16.8	15	-	-	2.5	250
SQ2418H20	>20 mH	22	26	15	4	0.8	16.8	15	-	-	1.8	250
SQ2418H30	>30 mH	22	26	15	4	0.8	16.8	15	-	-	1.5	250
SQ2724V07	>7 mH	18	30	38	4	0.8	4 épingles		-	-	3.5	280
SQ2724V15	>15 mH	18	30	38	4	0.8	4 épingles		-	-	2.5	280
SQ2724V20	>20 mH	18	30	38	4	0.8	4 épingles		-	-	1.8	280
SQ2724H07	>7 mH	25	31	18	4	0.8	16.8	16.8	-	-	3.5	280
SQ2724H15	>15 mH	25	31	18	4	0.8	16.8	16.8	-	-	2.5	280
SQ2724H20	>20 mH	25	31	18	4	0.8	16.8	16.8	-	-	1.8	280
SQ2820V07	>7 mH	16	30	38	4	0.8	4 épingles		-	-	2.0	300
SQ2820V20	>20 mH	16	30	38	4	0.8	4 épingles		-	-	2.5	300
SQ2820V30	>30 mH	16	30	38	4	0.8	4 épingles		-	-	5.0	300
SQ2820H07	>7 mH	28	35	18	4	0.8	16.8	16.8	-	-	2.0	300
SQ2820H20	>20 mH	28	35	18	4	0.8	16.8	16.8	-	-	2.5	300
SQ2820H30	>30 mH	28	35	18	4	0.8	16.8	16.8	-	-	5.0	300
SQ3126V081	>8 mH	22	34	38	4	0.9	18	16	-	-	8.0	400
SQ3126V082	>8 mH	22	34	38	4	0.9	18	16	-	-	5.0	400
SQ3126V10	>10 mH	22	34	38	4	0.9	18	16	-	-	3.5	400
SQ3126V25	>25 mH	22	34	38	4	0.9	18	16	-	-	3	400
SQ3126H081	>8 mH	28	35	18	4	1.0	20	16.8	-	-	8.0	400
SQ3126H082	>8 mH	28	35	18	4	1.0	20	16.8	-	-	5.0	400
SQ3126H10	>10 mH	28	35	18	4	1.0	20	16.8	-	-	3.5	400
SQ3126H25	>25 mH	28	35	18	4	1.0	20	16.8	-	-	3	400
SQ4391V12	>12 mH	-	-	-	-	-	-	-	-	-	7	600
SQ4391H12	>12 mH	28	45	16	4	1.0	39	21	-	-	7	600

*La personnalisation est disponible.

Inducteurs de mode commun à ligne plate de type Sq/UC2418

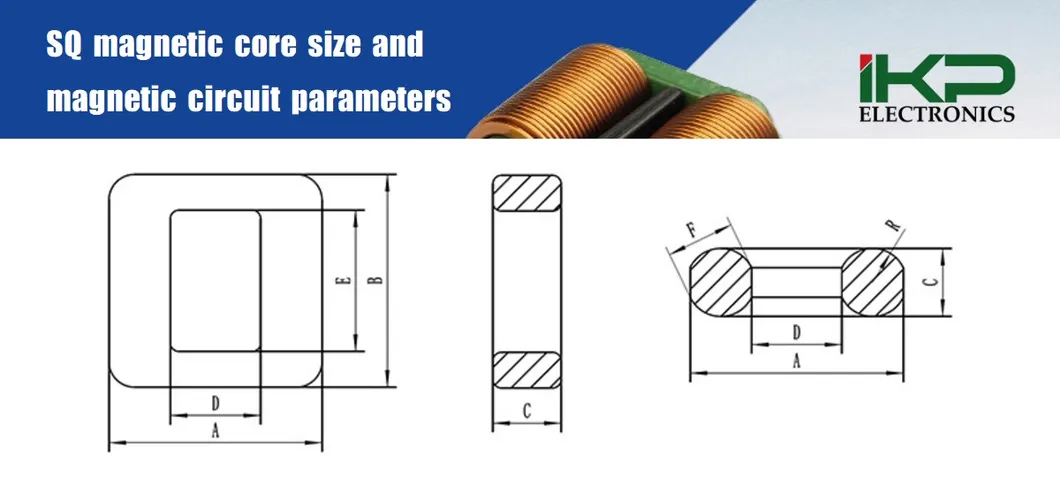

SQ taille du noyau magnétique et paramètres du circuit magnétique:

Spécification du noyau magnétique	Taille du noyau magnétique (après pulvérisation)							Paramètres de la voie magnétique
Spécification du noyau magnétique	Une	B. Pour	C	D	E	F	R	Le ((mm)	Ae ((mm2)	Ve ((mm3)	C1 ((mm-1)
SQ12.5 fois 12.5 fois 4.8	120,8 ± 0.4	120,8 ± 0.4	5.2 ± 0.3	5.2 ± 0.3	8 à 0.3	4.8	2.13	42.79	13.53	579.12	3.16
SQ13 × 17,5 × 5	130,4 ± 0.4	170,9 ± 0.4	50,4 ± 0.3	4.2 ± 0.3	120,9 ± 0.3	5.1	2.45	51.44	15.26	784.82	3.37
SQ13.5 × 21.6 × 5	130,9 ± 0.4	22 ± 0.4	50,3 ± 0.3	4.1 ± 0.3	150,6 ± 0.3	5.3	2.7	55.60	15.90	874.50	3.50
SQ15 × 15 × 5	15.5 ± 0.4	15.5 ± 0.4	50,3 ± 0.3	50,8 ± 0.3	100,9 ± 0.3	5.3	2.65	48.98	14.48	709.22	3.38
SQ15.5 × 18.6 × 5	16 ± 0.4	19 à 0.4	60,3 ± 0.3	4.5 ± 0.3	130,8 ± 0.3	6.5	3.4	53.20	15.34	816.09	3.47
SQ16.3 × 15.5 × 6	160,6 ± 0.4	150,8 ± 0.4	6 ± 0.3	5.2 ± 0.3	10.5 ± 0.3	6.3	3.3	49.97	20.85	1041.86	2.40
SQ17 × 20,6 × 6	170,3 ± 0.5	200,9 ± 0.5	60,3 ± 0.3	50,7 ± 0.3	14 à 0.4	6.3	3.15	64.39	25.23	1624.80	2.55
SQ17.5 × 24 × 6	170,8 ± 0.5	24.5 ± 0.5	60,3 ± 0.3	6.2 ± 0.3	180,9 ± 0.4	6.3	3.15	68.80	22.22	1529.08	3.10
SQ18.3 × 19.5 × 6	180,6 ± 0.5	190,8 ± 0.5	60,3 ± 0.3	7.2 ± 0.3	130,3 ± 0.3	6.3	3.3	64.11	23.62	1514.10	2.71
SQ18.3 × 20.8 × 6	180,6 ± 0.5	200,9 ± 0.5	60,3 ± 0.3	70,4 ± 0.3	14.5 ± 0.4	6.3	2.9	65.86	23.46	1545.21	2.81
SQ18.6 par 15.6 par 6.8	19 à 0.4	16 ± 0.4	60,6 ± 0.3	6.0 ± 0.3	13 ± 0.3	7	3.55	51.26	22.65	1161.11	2.26
SQ20 par 22,5 par 6.8	20 à 0.5	220,8 ± 0.5	60,6 ± 0.3	70,4 ± 0.3	15.2 ± 0.4	6.9	3.6	72.10	30.20	2177.01	2.39
SQ20 × 29 × 6. Je vais vous dire.3	200,3 ± 0.5	290,3 ± 0.5	60,6 ± 0.3	70,7 ± 0.3	22.2 ± 0.4	7	3.55	83.90	31.46	2639.81	2.67
SQ26 × 31 × 9	260,3 ± 0.5	310,8 ± 0.6	90,3 ± 0.4	90,7 ± 0.4	220,7 ± 0.4	9.3	4.65	96.56	54.21	5234.96	1.78
