Aperçu ProduitsInductances de mode commun

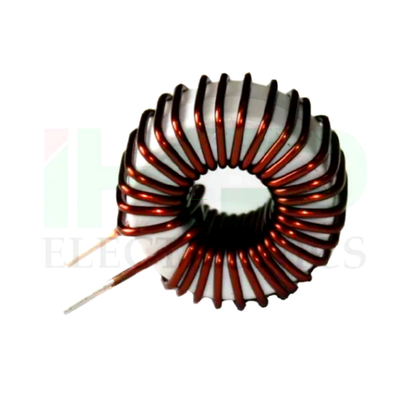

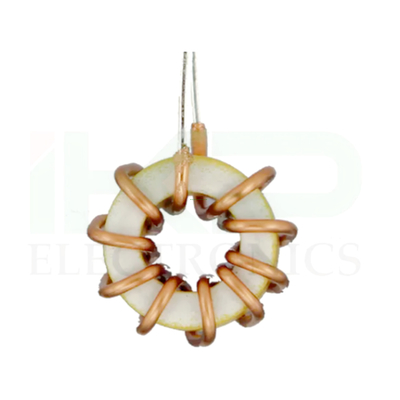

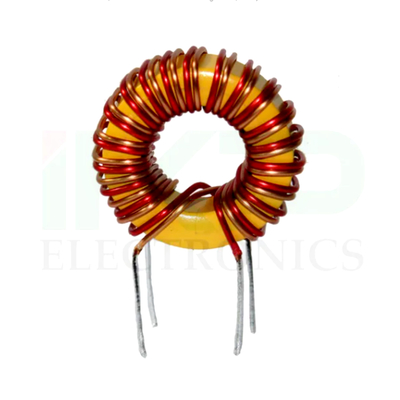

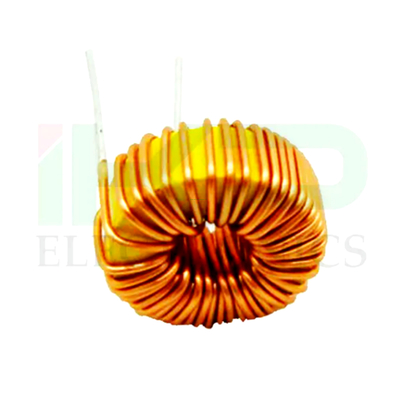

Inducteur de filtrage de noyau de ferrite en mode commun

Inducteur de filtrage de noyau de ferrite en mode commun

    • Ferrite Core Filter Common Mode Inductor
    • Ferrite Core Filter Common Mode Inductor
    • Ferrite Core Filter Common Mode Inductor
    • Ferrite Core Filter Common Mode Inductor
    • Ferrite Core Filter Common Mode Inductor

    Détails sur le produit:

    Lieu d'origine: Chine
    Nom de marque: IKP
    Certification: CE/UL/REACH/ROHS
    Numéro de modèle: Le numéro d'immatriculation du véhicule doit être le suivant:

    Conditions de paiement et expédition:

    Quantité de commande min: 1000
    Prix: 0.06-0.08
    Détails d'emballage: Cartonné
    Délai de livraison: 10 à 15 jours
    Conditions de paiement: L/C, T/T
    Capacité d'approvisionnement: 100,000/semaine
    Contactez
    Description de produit détaillée

    Informations de base.

    Modèle N°.
    Le numéro d'immatriculation du véhicule doit être le suivant:
    Fréquence de travail
    Fréquence élevée
    Structure de l'enroulement
    Coil à plusieurs couches
    Nature de l'opération
    Coil de serrage
    Structure du magnétisateur
    Coils en cuivre
    Portée de l'application
    Étouffement
    Forme de l'emballage
    Générique
    Marque
    Produit d'origine
    Valeur de l'inducteur
    Inducteur variable
    Paquet de transport
    Carton, palettes
    Origine
    Chine
    Code du SH
    8504500000
    Capacité de production
    5000000 PCS/année

    Description du produit

    Inducteur de filtrage de noyau de ferrite en mode commun

    Caractéristiques
    1. Enroulements séparés pour une capacité minimale d'enroulement
    2Enroulements à couche unique pour une impédance de mode commun la plus élevée sur la plus large plage de fréquences
    3. Convient pour 50 Hz à 500 KHz
    4. L'écartateur fournit une distance de ramassage de 1-3 mm pour la conformité UL, CSA, IEC
    5Tous les matériaux utilisés sont reconnus UL94-VO
    6Température de fonctionnement:-55 °C à + 105 °C
    7Disponible en monture verticale ou horizontale
    8. Disponible en tête verticale pour faciliter l'assemblage du PCB
    9Facile à monter sur une planche FR-4 Bonne résistance aux vibrations

    Application du projet
    1Réacteur AC à basse fréquence
    2Système d'énergie solaire
    3Système de climatisation
    4Système éolien
    5. Machine à entraînement automatique
    6- Chauffage par induction
    7. Machine à souder
    8. Industrie du papier
    9. RFI Étouffement par suppression
    10. convertisseurs CC/DC
    11. dispositifs IP et OP

    Paramètres de performance physique et électrique
    Inducteur de filtrage de noyau de ferrite en mode commun
    Partie n° 1. Inductivité (mH)
    @ 1 KHz    		 IDC ((A)
    Je ne peux pas.    		 DCR (mΩ)

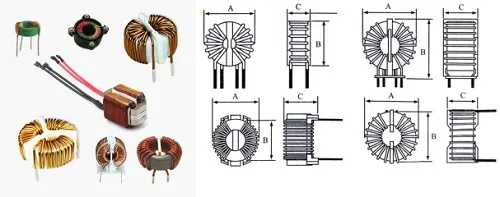

    Je ne peux pas.    		 Montage Dimension (en mm)
    Taille de bobine A × B × C
    220-65-23. Je vous en prie.5 0.065 23.5 0.9 Verticale 26 × 26 × 18
    220--100-19 0.100 19.0 1.3 Verticale 28 × 26 × 18
    220 à 180-15 0.180 15.0 2.5 Verticale 28 × 26 × 20
    220 à 470-12 0.470 12.0 4.0 Verticale 28 × 26 × 18
    220 à 880-9 0.880 9.0 6.5 Légères 28 × 30 × 20
    220-1000-3. Je vous en prie.2 1.000 3.2 15.3 Verticale 26 × 26 × 17
    220 à 1180 à 7.5 1.180 7.5 12.5 Légères 26 × 28 × 20
    220 à 1500-2 1.500 2.0 18.0 Verticale 26 × 26 × 18
    220 à 1800 1.800 5.0 50.0 Légères 26 × 28 × 18
    220 à 2200 2.200 5.0 40.0 Verticale 26 × 26 × 19
    250 à 200-15 0.200 15.0 5.0 Légères 30 × 28 × 15
    250 à 200-18 0.200 18.0 5.0 Verticale 30 × 28 × 15
    250 à 300 à 15 0.300 15.0 7.3 Légères 30 × 32 × 18
    250 à 300-15A 0.300 15.0 7.3 Verticale 38 × 28 × 17
    250 à 425-8. 0.425 8.0 4.26 Verticale 32 × 30 × 21
    250 à 600-9 0.600 9.0 10.0 Légères 30 × 30 × 18
    Pour les véhicules à moteur 0.600 9.0 10.0 Verticale 30 × 28 × 19
    250 à 1000-8 1.000 8.0 20.0 Verticale 30 × 28 × 13
    250-3500 à un.5 3.500 1.5 80.0 Légères 30 × 32 × 16
    250 à 3700-4 3.700 4.0 70.0 Verticale 30 × 32 × 17


    Paramètres de performance physique et électrique
    Partie n° 1. Inductivité (mH)
    @ 1 KHz    		 IDC ((A)
    Je ne peux pas.    		 DCR (mΩ)
    Je ne peux pas.    		 Montage Dimension (en mm)
    Taille de bobine A × B × C
    310 à 100 à 30 0.100 30.0 3.0 Légères 38 × 40 × 18
    Pour les véhicules à moteur: 0.100 30.0 3.0 Verticale 36 × 36 × 15
    Le code 310-150-20 0.150 20.0 3.4 Légères 36 × 36 × 16
    Pour les appareils à commande numérique 0.150 20.0 3.4 Verticale 38 × 38 × 18
    Pour les produits à base de plantes: 0.150 30.0 3.5 Verticale 38 × 38 × 19
    310-200 à 15 0.200 15.0 5.0 Verticale 38 × 38 × 18
    310-200 à 18 0.200 18.0 5.0 Légères 38 × 38 × 19
    Pour les produits à base de plantes: 0.280 13.0 2.9 Verticale 28 × 26 × 18
    310 à 580-13 0.580 13.0 10.0 Verticale 38 × 38 × 18
    310-7200-2. Je vous en prie.5 7.200 2.5 93.0 Légères 38 × 40 × 18
    310-11000-1. Je vous en prie.5 11.000 1.5 184.0 Verticale 40 × 40 × 19
