Aperçu ProduitsInductances de mode commun

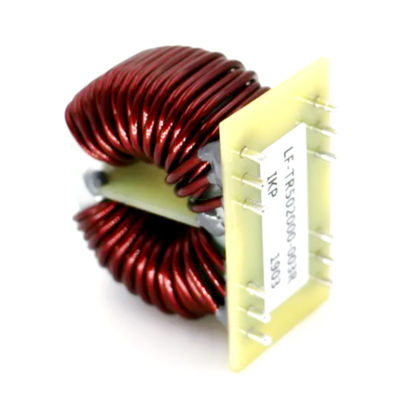

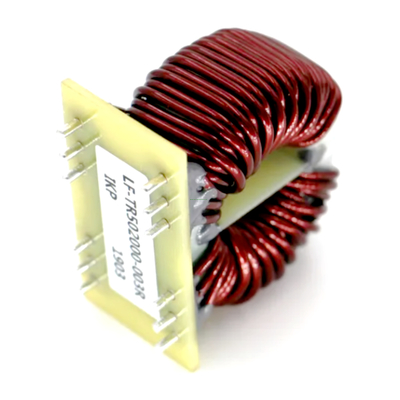

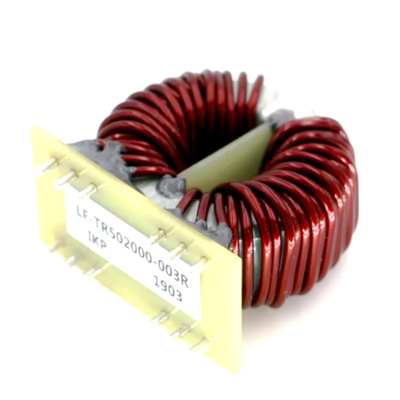

Des bobines de choc à courant élevé en ferrite de base verticale

Des bobines de choc à courant élevé en ferrite de base verticale

    • High Current Ferrite Core Vertical Common Mode Choke Coils
    • High Current Ferrite Core Vertical Common Mode Choke Coils
    • High Current Ferrite Core Vertical Common Mode Choke Coils
    • High Current Ferrite Core Vertical Common Mode Choke Coils
    • High Current Ferrite Core Vertical Common Mode Choke Coils
    • High Current Ferrite Core Vertical Common Mode Choke Coils
    • High Current Ferrite Core Vertical Common Mode Choke Coils

    Détails sur le produit:

    Lieu d'origine: Chine
    Nom de marque: IKP
    Certification: CE/UL/REACH/ROHS
    Numéro de modèle: LF-TR502000-002R est une référence à l'annexe I du présent règlement.

    Conditions de paiement et expédition:

    Quantité de commande min: 1000
    Prix: 1.79-1.99
    Détails d'emballage: Cartonné
    Délai de livraison: 10 à 15 jours
    Conditions de paiement: L/C, T/T
    Capacité d'approvisionnement: 100,000/semaine
    Contactez
    Description de produit détaillée

    Informations de base.

    Modèle N°.
    LF-TR502000-002R est une référence à l'annexe I du présent règlement.
    Fréquence de travail
    Fréquence élevée
    Structure de l'enroulement
    Des doubles enroulements
    Nature de l'opération
    Coil de serrage
    Structure du magnétisateur
    Coils de ferrite
    Portée de l'application
    Étouffement
    Forme de l'emballage
    Des bobines électriques
    Marque
    Je vous en prie.
    Valeur de l'inducteur
    Inducteur variable
    Paquet de transport
    Cartonné
    Spécification
    T5020
    Marque déposée
    Le PIB
    Origine
    Chine
    Code du SH
    85043190
    Capacité de production
    3000 pièces/jour

    Description du produit

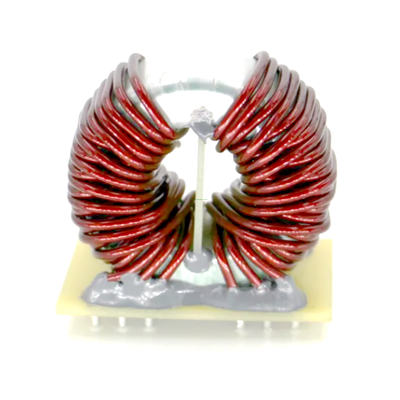

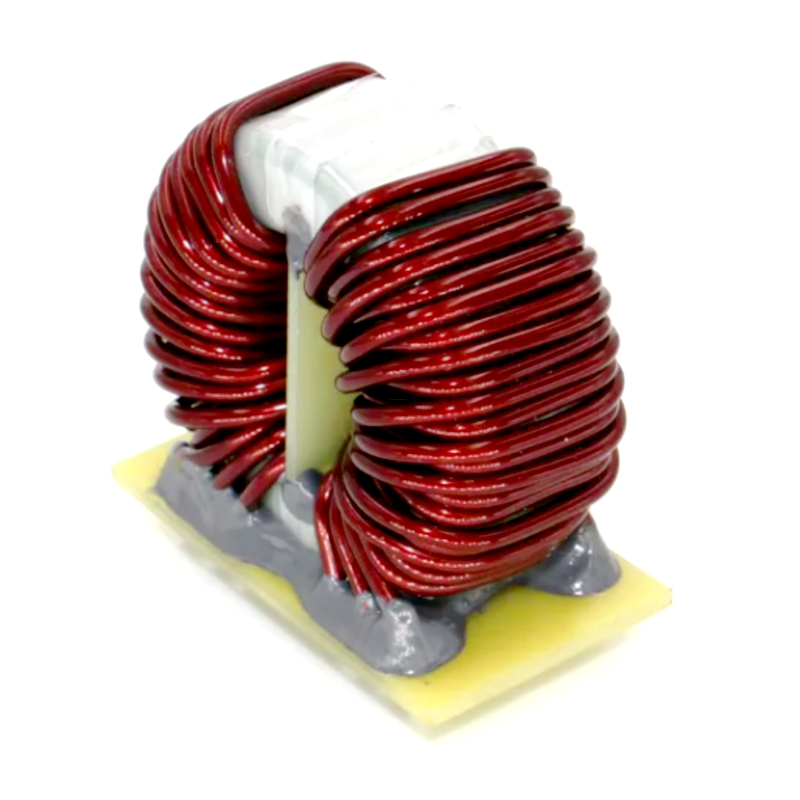

    Des bobines de choc à courant élevé en ferrite de base verticale

    Caractéristiques:
    1. Enroulements séparés pour une capacité minimale d'enroulement
    2Enroulements à couche unique pour une impédance de mode commun la plus élevée sur la plus large plage de fréquences
    3. Convient pour 50 Hz à 500 KHz
    4. L'écartateur fournit une distance de ramassage de 1-3 mm pour la conformité UL, CSA, IEC
    5Tous les matériaux utilisés sont reconnus UL94-VO
    6Température de fonctionnement:-55 °Cà +105oC
    7Disponible en monture verticale ou horizontale
    8. Disponible en tête verticale pour faciliter l'assemblage du PCB
    9Facile à monter sur une planche FR-4 Bonne résistance aux vibrations

    Application du projet:
    Réacteur à courant alternatif basse fréquence, système d'énergie solaire, système de climatisation, système d'énergie éolienne, machine à entraînement automatique, chauffage par induction, machine de soudage, industries du papier, étouffement de suppression RFI,Convertisseurs à courant continu, les dispositifs IP et OP.

    Spécifications électriques:
    6*6*3 7*7*4 8*6*3 8*6*4 9*6*5 10*6*5
    12*6*4 12.7 fois 7.9 fois 4.5 12.7 fois 7.9 fois 5.2 12.7*7.9*7 13*7*5 14*8*4
    14*8*9 14*9*5 16*9*5 16*9*8 16*10*5 16*10*8
    16*12*8 18*10*7 18*10*12 19*13*6 20*10*10 20*10*12
    20*12*8 20*12*10 22 fois 14 fois 6.5 22*14*8 31*19*8 31*19*12
    31*19*15 36*23*15 37*22*10 37*22*14 38*19*13 38*22*16

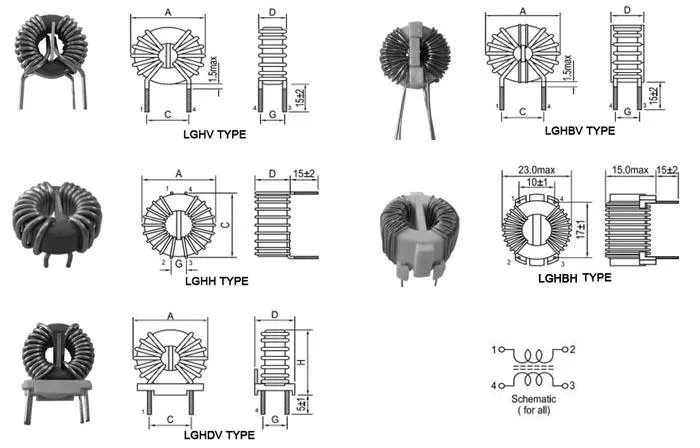

    Chutes de ligne en mode commun toroïdales montées sur l'en-tête
    Partie n° 1. Inductivité Max. D.C.
    Résistance    		 Actuel
    Rating    		 Montage Dimension (en mm)
    Taille de bobine code A×B. Pour×C
    T310-280-13 Les États membres 0.280 mH 20,9 milli-ohm 13A Légères 38 × 38 × 19
    T250 à 425-8. 0.425 mH 4.26 milli-ohm 8A Verticale 32 × 30 × 21
    T310-580-13 Les États membres 0.580 mH 10 milliohm 13A Verticale 38 × 38 × 18
    T250-1000-8 1.000 mH 0.02 ohm 8A Verticale 30 × 28 × 13
    T220-1000-3 est le numéro de référence.2 1.000 mH 150,3 milliohm 3.2A Verticale 26 × 26 × 17
    T220 à 1500-2 1.500 mH 180,0 milli-ohm 3.2A Verticale 26 × 26 × 18
    T220-1800 à 5 1.800 mH 0.05 ohm 5A Légères 26 × 28 × 18
    T220-2200-5 Les résultats de l'enquête 2.200 mH 0.04 ohm 5A Verticale 26 × 26 × 19
    T250 à 3500.5 3.500 mH 800,0 milli-ohm 1.5A Légères 30 × 32 × 16
    T250 à 3700-4 3.700 mH 0.007 ohm 4A Verticale 30 × 32 × 17
    T310-7200-2: le numéro de téléphone.5 7.200 mH 930,0 milli-ohm 2.5A Légères 38 × 40 × 18
    T310-11000-1 est le numéro de référence.5 11.000 mH 1840,0 milli-ohm 1.5A Verticale 40 × 40 × 19

    Faible profil, petite taille, étouffement en mode commun
    Partie n° 1. Inductivité Max. D.C.
    Résistance    		 Courant de courant continu
    Rating    		 Montage Dimension (en mm)
    Taille de bobine code A×B. Pour×C
    T220-1180 à 7.5 1.180 mH 12.5 milliohms 7.5 ampères Légères 26 × 28 × 20
    T220-65-23 est le texte de la directive.5 65.000 μH 00,9 milli-ohms 23.5 ampères Verticale 26 × 26 × 18
    T220-100-19 100.000 μH 10,3 milli-ohm 19 ampères Verticale 28 × 26 × 18
    T220 à 180-15 180.000 μH 2.5 milliohms 15 ampères Verticale 26 × 26 × 20
    T220-470-12 Les États membres 470.000 μH 40,0 milli-ohms 12 ampères Verticale 28 × 26 × 18
    T220-880-9 Les États membres 880.000 μH 6.5 milliohms 9 ampères Légères 28 × 30 × 20

    Étouffements de lignes en mode courant commun
    Partie n° 1. Inductivité Max. D.C.
    Résistance    		 Actuel
    Rating    		 Montage Dimension (en mm)
    Taille de bobine code A×B. Pour×C
    T310-100-30: les produits de base et les produits de base 0.100 mH 30,0 milli-ohms 30 ampères Légères 38 × 40 × 18
    T310-100-30A 0.100 mH 30,0 milli-ohms 30 ampères Verticale 36 × 36 × 15
    T310-150-20 0.150 mH 3.4 milli-ohms 20 Amops Légères 36 × 36 × 16
    T310-150-20A 0.150 mH 3.4 milli-ohms 20 Amops Verticale 38 × 38 × 18
    T310 à 150-30 0.150 mH 3.5 milliohms 30 ampères Verticale 38 × 38 × 19
    T250-200 à 15 0.200 mH 5 milliohms 15 ampères Légères 30 × 28 × 15
    T310-200 à 18 0.200 mH 5 milliohms 18 ampères Légères 36 × 36 × 16
    T310-200-15A 0.200 mH 5 milliohms 15 ampères Verticale 38 × 38 × 18
    T250-200 à 18 0.200 mH 5 milliohms 18 ampères Verticale 30 × 28 × 15
    T250-300 à 15 0.300 mH 70,3 milliohms 15 ampères Légères 30 × 32 × 18
    T250-300 à 15A 0.300 mH 70,3 milliohms 15 ampères Verticale 30 × 28 × 17
    T250-600 à 9 00,600 mH 10 milliohms 9 ampères Légères 30 × 30 × 18
    T250-600 à 9 00,600 mH 10 milliohms 9 ampères Verticale 30 × 28 × 19
    *Nous pouvons concevoir et fabriquer des pièces sur mesure avec une exigence spécifique
