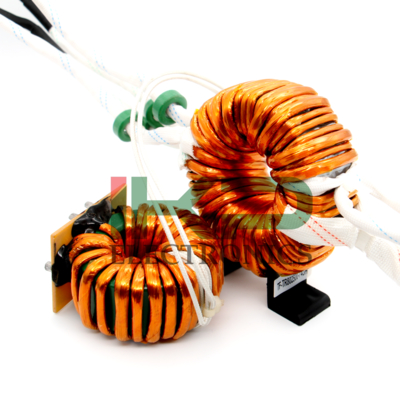

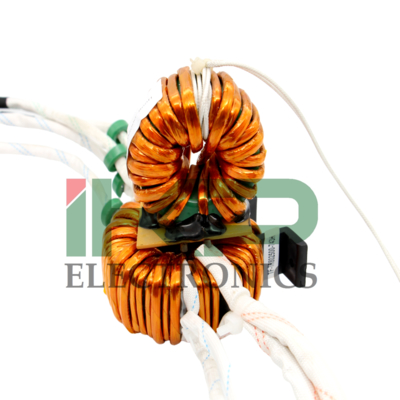

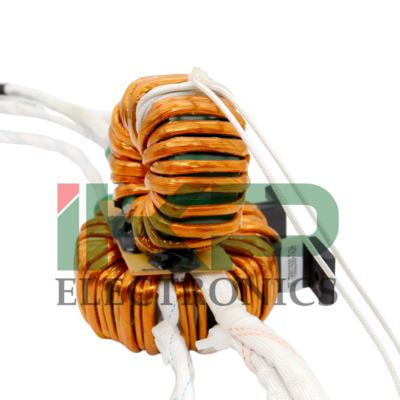

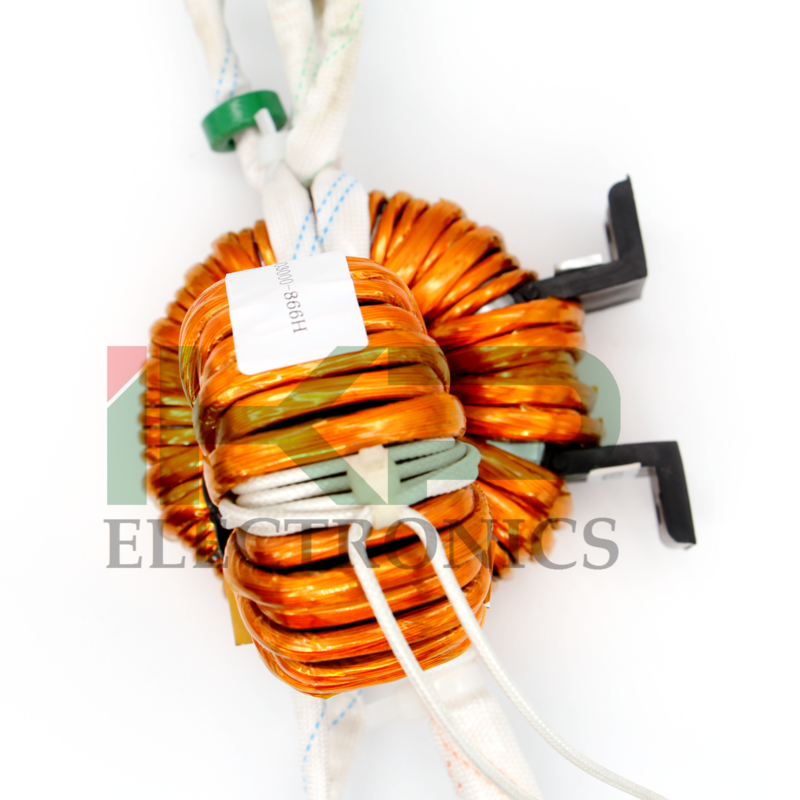

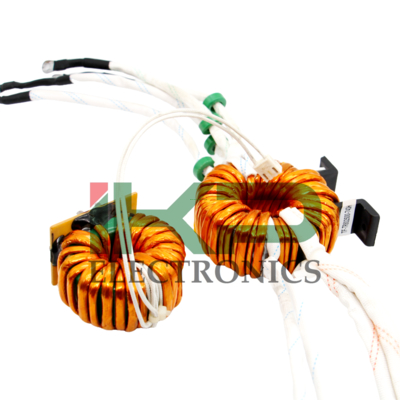

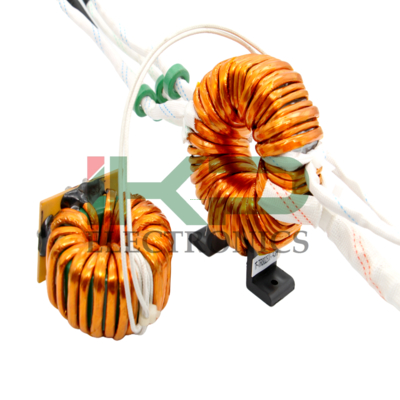

Name: IKP-PTT-104-60-35 Modèle 400A transformateur de puissance toroïdale à courant de soudage amorphe en alliage de noyau pour machine de soudage à onduleur
Brand: IKP Electronics Co., Ltd.
SKU: IKP-PTT-104-60-35
Price: 22.00 USD
Availability: InStock

Aperçu Produits Transformateurs à haute fréquence

IKP-PTT-104-60-35 Modèle 400A transformateur de puissance toroïdale à courant de soudage amorphe en alliage de noyau pour machine de soudage à onduleur

IKP-PTT-104-60-35 Model 400A Welder Current Amorphous Alloy Core Toroidal Power Transformer for Inverter Welding Machine

Détails sur le produit:

Place of Origin:	CHINA
Nom de marque:	IKP
Certification:	CE/UL/REACH/ROHS
Model Number:	IKP-PTT-104-60-35

Conditions de paiement et expédition:

Minimum Order Quantity:	1000
Prix:	20.00-25.00
Packaging Details:	Carton
Delivery Time:	10-15 days
Payment Terms:	L/C, T/T
Supply Ability:	100,000/week

Contactez

Description de produit détaillée

Informations de base.

Modèle N°.

La série IKP-PT100*60*20

Le noyau

Transformateur en alliage amorphe

Méthode de refroidissement

Transformateur à sec

Type d'enroulement

Transformateur à deux fils

Certification

La présente directive est applicable à tous les produits.

Utilisation

Transformateur monophasique

Caractéristiques de fréquence

Fréquence élevée

Forme du noyau

Une bague

Marque

Produit d'origine

Paquet de transport

Cartonné

Spécification

T100*60*20

Marque déposée

Le PIB

Origine

Chine

Code du SH

85045000

Capacité de production

500000/an

Description du produit

IKP-PTT-104-60-35 Modèle 400A transformateur de puissance toroïdale à courant de soudage amorphe en alliage de noyau pour machine de soudage à onduleur

Habituellement, les transformateurs d'impulsion à extrémité unique de l'onduleur de soudage à arc haute puissance nécessitent des noyaux de transformateur avec une faible perte de haute fréquence, des Bs élevés et un Br faible.Ainsi, le filtre de sortie et l'inductivité de l'énergie stockée nécessitaient les caractéristiques de Bs élevésDans ce cas, nous avons procédé à un traitement magnétique horizontal sur un alliage nano-cristallin pour fabriquer des noyaux de transformateurs à faible Br et perméabilité constante.

IKP ELECTRONICS est un fabricant leader de composants en alliages non cristallins et nanocristallins de haute performance.réacteur non cristallin pour onduleur solaire et inductance du filtre de mode commun EMC ont notamment un niveau technique exceptionnel et une excellente qualité, permettant à nos clients d'obtenir des avantages dans des domaines concurrentiels clés.

La politique de gestion d'IKP "qualité d'abord, crédit avant tout et pratique soulignée", axée sur le développement et la production de produits.La satisfaction du client est notre objectif.Nous souhaitons votre attention et votre soutien, travaillons ensemble pour notre bien commun.

Les avantages:
1Nouveau matériau: le noyau magnétique en alliage nanocristallin a une résistivité élevée, une perméabilité magnétique élevée, une intensité d'induction magnétique de saturation élevée et une stabilité à haute température.
2. Nouvelle conception: la structure du nouveau enroulement est plus compacte et la perte d'énergie est très faible. L'inductivité de fuite n'est que de 2 ~ 20 uH, ce qui représente un dixième de celle des transformateurs similaires.C'est pourquoi, la conception du système devient simple et pratique.
3- Dimensions plus petites et plus grande capacité: chaque gramme de matière nanocristalline du nouveau transformateur peut effectuer une conversion de puissance de 15W-25W (généralement seulement 8-9W) à une fréquence de 20KHz.
4Sécurité, efficacité élevée, économie d'énergie: la perte extrêmement faible rend l'efficacité du transformateur supérieure à 99% et le taux de continuité de charge atteint 100%.Il y a une bonne isolation entre la première et la secondeComparés aux transformateurs traditionnels, les nouveaux transformateurs présentent des avantages et des alternatives inégalés.

Applications:
Les matériaux amorphes et nanocristallins peuvent remplacer les matériaux ferritiques.alimentation en courant continu à haute puissance par onduleur à haute fréquence à usage civil et industriel, chargeur, machine de soudage à onduleur, alimentation par galvanoplastie, équipement de charge de véhicules électriques, alimentation par chauffage par induction à haute fréquence,Énergie d'injection par arc d'inverseur à haute fréquence, alimentation pour le soudage des conduites de chauffage, alimentation pour la surface par dépôt d'étincelles électrique, alimentation pour le chargeur à haute puissance, alimentation par commutation, alimentation par onduleur, alimentation sans interruption,et ainsi de suite

Exemplaire et description de la commande:
Les données d'entrée et de sortie sont requises;
les exigences en matière de pression;
d'une teneur en carbone de moins de 10%,
Taille du produit, par exemple diamètre, hauteur, longueur des conduites;
Les échantillons sont facturés, suivi de la commande;
Il est préférable de disposer de dessins ou d'échantillons en nature;
Vous payez 50% d'avance, les autres 50% à la livraison.
Le transformateur inverseur transformateur principal doit être personnalisé selon des exigences spécifiques, il n'y a pas d'inventaire standard.La sélection des matériaux et les processus de production déterminent des prix finaux différents.

Les spécifications du produit:

Modèle	Taille du cœur(mm)					Taille de la base			Croisement effectif	Des composés de base	Recommandé
									Croisement effectif	le chemin		puissance
						(mm)			- surface de section	le chemin		puissance	Courant de soudage
						(mm)			- surface de section	longueur		P ((f=20 kHz)	Courant de soudage
									S(en cm2)
	Surdose	Identifiant	H est		Surdose		Identifiant	H est
	Surdose	Identifiant	H est		Surdose		Identifiant	H est		L(en cm)		(kW)
Les produits de la catégorie 1 doivent être présentés dans la catégorie 1 de la présente annexe.	64	40	20			66	37	23	1.68	16.3		2 à 4
	64	40	20			66	37	23	1.68	16.3		2 à 4

Il s'agit d'un projet de loi.	68	43	20			72	40	24	1.75	17.4
Il s'agit d'un projet de loi.	68	43	20			72	40	24	1.75	17.4

Les résultats de l'enquête sont publiés dans le Bulletin de l'Union européenne.	80	50	25			85	44	30	2.63	20.4		4.5	100/120A

Le taux de change de l'indicateur- 100 à 60 à 20	100	60	20	105			56	23	2.80	25.1		4 à 5	160/200A

Le taux de change de l'indicateur-104 à 60 à 30	104	60	30	110			57	35	4.38	25.9			315A

Le taux de change de l'indicateur-104 à 60 à 35	104	60	35	110			57	40	5.25	25.9			400A

Le taux de change de l'indicateur- 105-60-40 Je suis désolé.	105	60	40	110			57	45	6.3	25.9			Pour les véhicules à moteur:

Le taux de change de l'indicateur- 120 à 60 à 30	120	60	30	125			57	35	6.30	29.8		8 à 15	Pour les véhicules à moteur:

Le taux de change de l'indicateur- 120 à 70 à 30	120	70	30	125			67	35	5.25	29.8		6 à 10	Pour l'aéronef

Le taux de change de l'indicateur- 120 à 70 à 40	120	70	40	125			68	45	7.0	29.8			500A

Le taux de change de l'indicateur- 130-80-40	130	80	40	136			76	45	7.00	33.0		15 à 20	Pour les véhicules à moteur:

Le taux de change de l'indicateur- 130-80-50	130	80	50	136			76	55	8.75	33.0		23 à 25	500/630A
Le taux de change de l'indicateur- 130-80-50	130	80	50	136			76	55	8.75	33.0		23 à 25	500/630A

Le taux de change de l'indicateur- 130-90-50	130	90	50	136			85	56	7.00	34.5		15 à 20	630A
Le taux de change de l'indicateur- 130-90-50	130	90	50	136			85	56	7.00	34.5		15 à 20	630A

Remarque: le tableau ci-dessus est le modèle standard du noyau; nous pouvons également produire d'autres transformateurs de spécifications selon les spécifications du client.
