Caractéristiques:
1Fréquence de fonctionnement: 50 à 200 kHz
2. à faible coût, tous les modèles utilisés principalement dans des domaines moins exigeants sur le champ de puissance de blindage électromagnétique.
3La fréquence d'alimentation en raison du travail, des réglementations de sécurité et d'autres exigences du niveau de température différent changera.

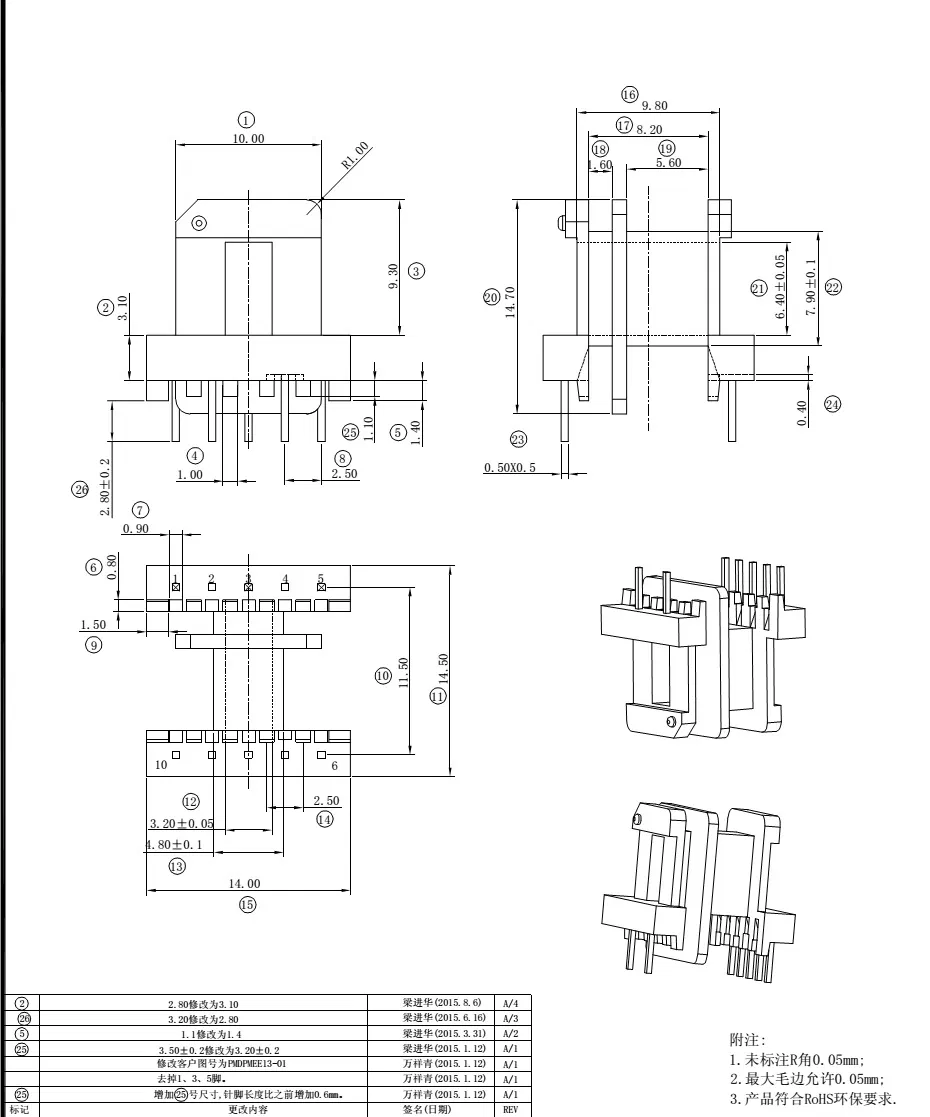

Spécifications (unité: mm):
| Le type |
Structure de la forme |
Dimension |
Plage de puissance |
| Une |
B. Pour |
C |
D |
E |
F |
| EE10 |
Légères |
12.0 Maximum |
100,8 ± 0.5 |
120,4 ± 0.5 |
2.5 ± 0.2 |
2.5 ± 0.3 |
10.5 ± 0.5 |
4W au maximum |
| EE13 |
15.0 Maximum |
13.5 ± 0.5 |
130,85 ± 0.5 |
2.5 ± 0.2 |
2.5 ± 0.3 |
10.2 ± 0.5 |
6W au maximum |
| EE16 |
17.5 Max |
15.0 ± 0.5 |
130,6 ± 0.5 |
3.5 ± 0.2 |
3.0 ± 0.3 |
11.0 ± 0.5 |
10 W maximum |
| EE19 |
22.0 Maximum |
1120,4 ± 0.5 |
170,4 ± 0.5 |
4.0 ± 0.2 |
3.0 ± 0.3 |
12.5 ± 0.5 |
15W maximum |
| EE22 |
24.0 Maximum |
13.0 ± 0.5 |
150,7 ± 0.5 |
4.0 ± 0.2 |
40,8 ± 0.3 |
13.0 ± 0.5 |
20 W maximum |
| EE25 |
26.5 Max |
170,3 ± 0.5 |
190,4 ± 0.5 |
4.0 ± 0.2 |
5.0 ± 0.3 |
14.0 ± 0.5 |
25W maximum |
| EE30 |
32.0 Maximum |
22.0 ± 0.5 |
32.0 Maximum |
4.0 ± 0.2 |
5.0 ± 0.3 |
25.0 ± 0.5 |
145 W au maximum |
| EE40 |
34.0 Maximum |
280,6 ± 0.5 |
35.0 Maximum |
4.0 ± 0.2 |
5.0 ± 0.3 |
250,8 ± 0.5 |
350 W au maximum |
| EE42 |
42.0 Maximum |
39.1 ± 0.5 |
45.0 Maximum |
4.0 ± 0.2 |
5.0 ± 0.3 |
370,8 ± 0.5 |
450 W au maximum |
| EE55 |
58.0 Maximum |
56.0 ± 0.5 |
58.0 Maximum |
4.0 ± 0.2 |
5.0 ± 0.3 |
40.0 ± 0.5 |
500 W au maximum |
| Le type |
Structure de la forme |
Dimension |
Plage de puissance |
| Une |
B. Pour |
C |
D |
E |
F |
| Je suis EE8.3 |
Verticale |
10.0 Maximum |
9.5 Max |
8.0 ± 0.5 |
2.5 ± 0.2 |
30,3 ± 0.3 |
50,8 ± 0.5 |
3W au maximum |
| EE10 |
12.0 Maximum |
13.0 Maximum |
100,4 ± 0.5 |
2.5 ± 0.2 |
2.5 ± 0.3 |
50,8 ± 0.5 |
4W au maximum |
| EE13 |
15.0 Maximum |
14.0 Maximum |
12.2 ± 0.5 |
2.5 ± 0.2 |
2.5 ± 0.3 |
50,8 ± 0.5 |
6W au maximum |
| EE16 |
17.5 Max |
15.0 Maximum |
140,4 ± 0.5 |
3.5 ± 0.2 |
30,8 ± 0.3 |
50,8 ± 0.5 |
10 W maximum |
| EE19 |
22.0 Maximum |
19.0 Maximum |
150,9 ± 0.5 |
4.0 ± 0.2 |
4.0 ± 0.3 |
50,8 ± 0.5 |
15W maximum |
| EE22 |
24.0 Maximum |
20.0 Maximum |
16.5 ± 0.5 |
4.0 ± 0.2 |
4.0 ± 0.3 |
50,8 ± 0.5 |
20 W maximum |
| EE25 |
26.5 Max |
22.0 Maximum |
17.2 ± 0.5 |
4.0 ± 0.2 |
5.0 ± 0.3 |
50,8 ± 0.5 |
25W maximum |
| EE28 |
30.0 Maximum |
22.0 Maximum |
210,8 ± 0.5 |
4.0 ± 0.2 |
5.0 ± 0.3 |
50,8 ± 0.5 |
50 W maximum |
| EE30 |
32.0 Maximum |
30.0 Maximum |
28.0 ± 0.5 |
4.0 ± 0.2 |
5.0 ± 0.3 |
50,8 ± 0.5 |
145 W au maximum |
| EE35 |
37.0 Maximum |
30.0 Maximum |
250,6 ± 0.5 |
4.0 ± 0.2 |
5.0 ± 0.3 |
50,8 ± 0.5 |
350 W au maximum |
| EE40 |
42.0 Maximum |
33.0 Maximum |
270,9 ± 0.5 |
4.0 ± 0.2 |
5.0 ± 0.3 |
50,8 ± 0.5 |
450 W au maximum |
| EE42 |
46.5 Max |
43.0 Maximum |
370,4 ± 0.5 |
4.0 ± 0.2 |
5.0 ± 0.3 |
50,8 ± 0.5 |
500 W au maximum |
| EE55 |
57.0 Maximum |
58.0 Maximum |
42.0 ± 0.5 |
4.0 ± 0.2 |
5.0 ± 0.3 |
50,8 ± 0.5 |
650 W au maximum |
Remarque: les éléments ci-dessus sont des styles de squelettes courants; nous acceptons les exigences du client ODM ou OEM. Bienvenue à vos dessins de conception ou échantillons.
Performance électrique:
1Fréquence de fonctionnement: 20 kHz à 500 kHz
2Puissance de sortie: 30 à 80 watts.
3Température de fonctionnement: -40 oC à +125 oC
4Température de stockage: - 25 oC à + 85 oC
Applications:
Appareils électroménagers, alimentation électrique par commutation, équipements de communication, équipements médicaux, équipements de production, caméras de surveillance, ordinateurs, équipements d'éclairage.
Je vous le rappelle:
1À propos duLes échantillonsVeuillez fournir des spécifications spécifiques ou des échantillons, nous évaluerons vos produits, concevrons et produirons des échantillons.
2À propos.Le prixLes transformateurs sont des produits sur mesure, en raison des différents matériaux et conception, même si le même modèle, le prix n'est pas le même. les paramètres et le volume des commandes.
3À propos.Le transport aérienDes échantillons dans 3-5 jours; production de masse dans 7-15 jours.
5- l'emballage, la logistique, selon les exigences spécifiques des contrats d'achat et de vente.
