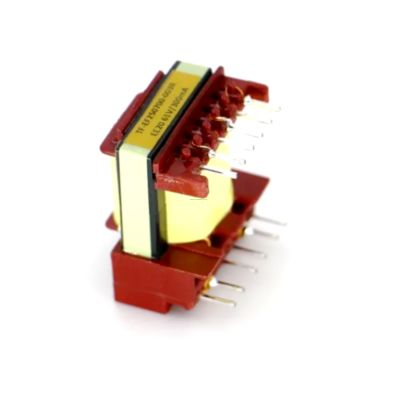

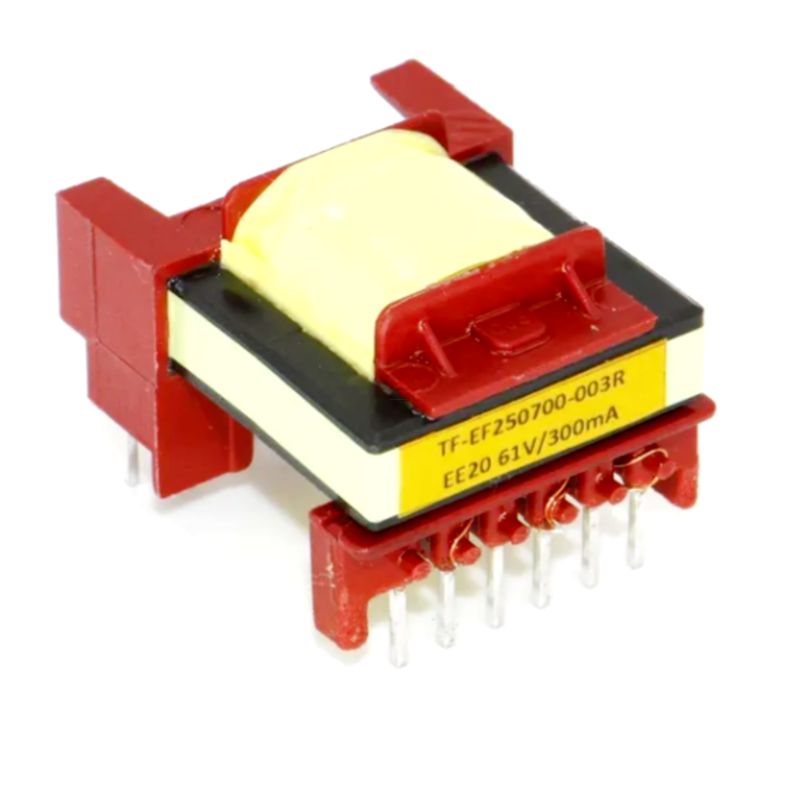

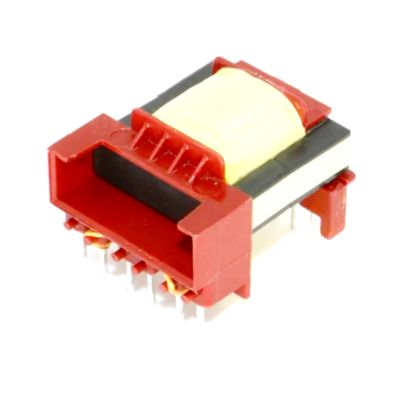

Name: Transformateurs à haute fréquence sur mesure à base de ferrite (EFD25)
Brand: IKP Electronics Co., Ltd.
SKU: IKP-LF-EFD25
Price: 0.52 USD
Availability: InStock

Aperçu Produits Transformateurs à haute fréquence

Transformateurs à haute fréquence sur mesure à base de ferrite (EFD25)

Customized Efd Ferrite Core High Frequency Transformers (EFD25)

Détails sur le produit:

Lieu d'origine:	Chine
Nom de marque:	IKP
Certification:	CE/UL/REACH/ROHS
Numéro de modèle:	IKP-LF-EFD25

Conditions de paiement et expédition:

Quantité de commande min:	1000
Prix:	0.52-0.55
Détails d'emballage:	cartonné
Délai de livraison:	10 à 15 jours
Conditions de paiement:	L/C, T/T
Capacité d'approvisionnement:	100,000/semaine

Contactez

Description de produit détaillée

Informations de base

Modèle NO.

IKP-LF-EFD25

Noyau

Transformateur de type à noyau

Méthode de refroidissement

Transformateur de type sec

Type d'enroulement

Transformateur à enroulement séparé

Certification

ISO9001-2000, ISO9001, CCC

Utilisation

Transformateur monophasé

Caractéristiques de fréquence

Haute fréquence

Forme du noyau

Efd

Marque

Ikp

Emballage de transport

Carton et plateau

Spécification

SÉRIE EFD

Marque déposée

IKP-ELEC

Origine

Hefei, Chine

Code SH

85043190

Capacité de production

50000PCS/Semaine

Description du produit

CARACTÉRISTIQUES :
1. Fréquence de fonctionnement : 50~200KHz
2. Faible fuite de flux magnétique, haute densité de puissance, adapté à la conception plate.
3. La fréquence de puissance en raison du travail, des réglementations de sécurité et d'autres exigences du niveau de température différent changera.

Paramètres de performance physique et électrique

Type	Structure de forme	Dimension						Plage de puissance
Type	Structure de forme	A	B	C	D	E	F	Plage de puissance
EFD10	SMD	12.0Max	5.1±0.5	14.6±0.5	0.3±0.1	2.54±0.3	12.4±0.5	12W Max
EFD12		14.0Max	6.2±0.5	16.3±0.5	0.3±0.1	3.0±0.3	20.0±0.5	15W Max
EFD15		16.5Max	7.5±0.5	14.8±0.5	0.4±0.1	2.4±0.3	21.4±0.5	25W Max
EFD20		22.0Max	9.6±0.5	20.1±0.5	0.4±0.1	3.75±0.3	25.1±0.3	30W Max
EFD25		26.5Max	12.6±0.5	26.0±0.5	0.4±0.1	5.0±0.3	31.5±0.5	45W Max
EFD30		31.5Max	11.8±0.5	31.0±0.5	3.7±0.3	5.0±0.3	40.0±0.5	100W Max
EFD40		49.0Max	12.7±0.5	44.3±0.5	4.2±0.3	5.0±0.3	65.0±0.5	350W Max
EFD50		57.0Max	12.7±0.5	48.7±0.5	4.6±0.3	5.0±0.3	72.4±0.5	650W Max
EFD15	Horizontal	16.0Max	8.5±0.5	16.5±0.5	3.5±0.1	3.7±0.3	13.8±0.5	20W Max
EFD20		21.0Max	10.5±0.5	20.5±0.5	4.0±0.1	4.0±0.3	17.0±0.3	25W Max
EFD25		26.0Max	13.5±0.5	26.2±0.5	4.2±0.1	5.0±0.3	22.5±0.5	45W Max
EFD30		32.0Max	15.0±0.5	31.5±0.5	3.5±0.3	5.0±0.3	28.0±0.5	100W Max
EFD40		41.5Max	22.0±0.5	46.5±0.5	4.0±0.3	5.0±0.3	35.0±0.5	350W Max
EFD50		52.0Max	13.0±0.5	48.7±0.5	2.5±0.3	5.0±0.3	72.2±0.5	550W Max
