Name: Transformateur toroïdal haute fréquence à noyau amorphe, certifié UL/Ce/RoHS
Brand: IKP Electronics Co., Ltd.
Price: 55.00 USD
Availability: InStock

Aperçu Produits Transformateurs CCFL

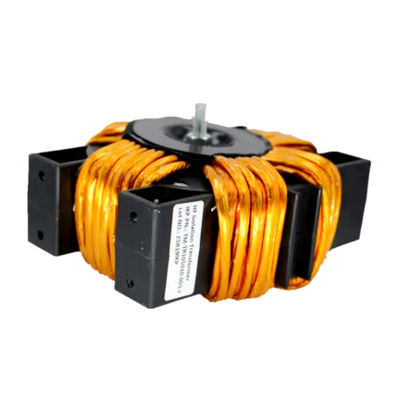

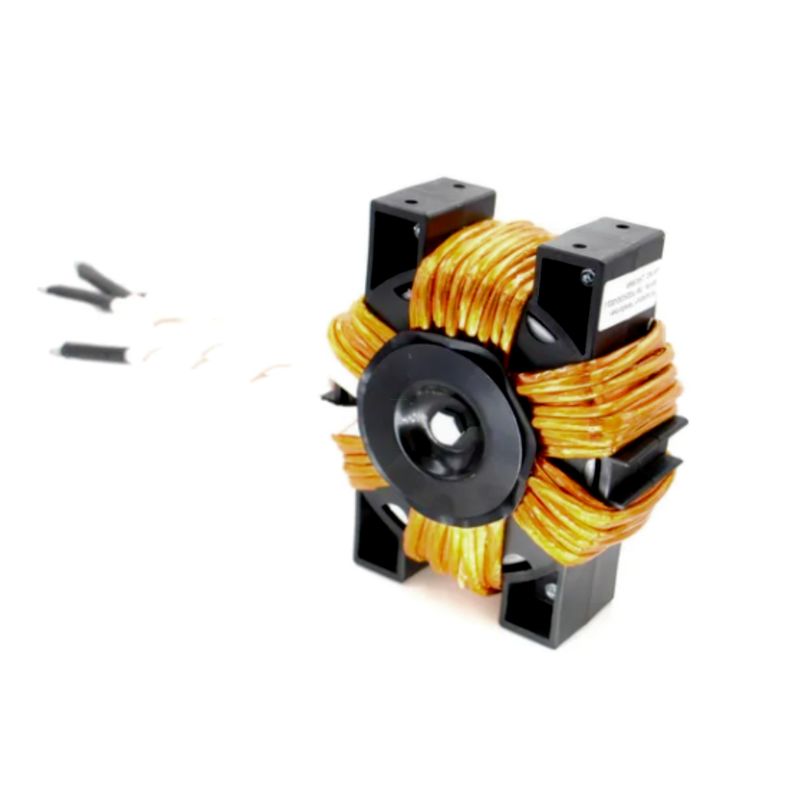

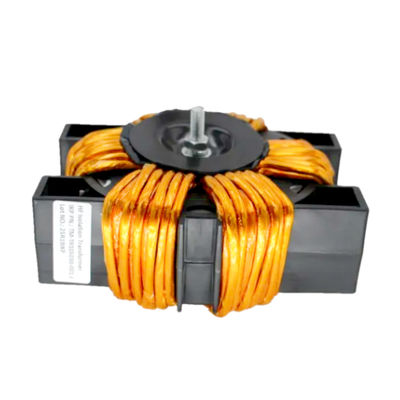

Transformateur toroïdal haute fréquence à noyau amorphe, certifié UL/Ce/RoHS

Amorphous Core High Frequency Toroidal Transformer, UL/Ce/RoHS Certified

Détails sur le produit:

Nom de marque:	IKP

Conditions de paiement et expédition:

Minimum Order Quantity:	1000
Prix:	52.00-58.00
Packaging Details:	Carton
Delivery Time:	10-15 days
Payment Terms:	L/C, T/T
Supply Ability:	100,000/week

Contactez

Description de produit détaillée

Informations de base.

Modèle NO.

TM-TR105030-001R

Noyau

Transformateur en alliage amorphe

Méthode de refroidissement

Transformateur de type sec

Type d'enroulement

Transformateur multi-enroulements

Certification

ISO9001

Utilisation

Transformateur monophasé

Caractéristiques de fréquence

Haute fréquence

Forme du noyau

Anneau

Marque

OEM/ODM

Emballage de transport

Carton

Spécification

137*75mm

Marque commerciale

IKP

Origine

Chine

Code SH

8504319000

Capacité de production

1000PCS/Jour

Description du produit

Transformateur toroïdal haute fréquence à noyau amorphe, certifié UL/Ce/RoHS

Généralement, les transformateurs d'impulsion monophasés des onduleurs de soudage à l'arc de forte puissance nécessitent des noyaux de transformateur avec de faibles pertes à haute fréquence, une induction magnétique élevée (Bs) et une faible rémanence (Br). Ainsi, le filtre de sortie et l'inductance stockée en énergie nécessitent les caractéristiques de Bs élevée, de faibles pertes et de perméabilité constante. Dans ce cas, nous avons effectué un traitement magnétique horizontal sur l'alliage nanocristallin pour fabriquer les noyaux de transformateur avec une faible Br et une perméabilité constante.

IKP ELECTRONICS est un fabricant leader de composants en alliage non cristallin et nanocristallin haute performance. Ses rubans ultra-fins nanocristallins haute performance, les réacteurs non cristallins pour onduleurs solaires et les inductances de filtre de mode commun CEM ont notamment un niveau technique exceptionnel et une excellente qualité, permettant à nos clients d'obtenir des avantages dans des domaines concurrentiels clés.

La politique de gestion d'IKP de "la qualité d'abord, le crédit avant tout et l'accent sur la praticité", axée sur le développement et la production de produits. Les exigences du client sont notre impulsion pour progresser, la satisfaction du client est notre objectif. Nous souhaitons avoir votre attention et votre soutien, travaillons ensemble pour notre bénéfice mutuel.

AVANTAGES :
1. Nouveau matériau : Le noyau magnétique en alliage nanocristallin a une résistivité élevée, une perméabilité magnétique élevée, une intensité d'induction magnétique de saturation élevée et une stabilité à haute température.
2. Nouvelle conception : La structure du nouvel enroulement est plus compacte et la perte d'énergie est très faible. L'inductance de fuite n'est que de 2 à 20 uH, ce qui représente un dixième de celle des transformateurs similaires. Par conséquent, la conception du système devient simple et pratique.
3. Taille plus petite et capacité plus grande : Chaque gramme de matériau nanocristallin du nouveau transformateur peut effectuer une conversion de puissance de 15W-25W (généralement seulement 8-9W) à une fréquence de 20KHz.
4. Sécurité, haut rendement, économie d'énergie : La perte extrêmement faible rend le rendement du transformateur supérieur à 99 %, et le taux de continuité de la charge atteint 100 %. Il y a une bonne isolation entre le primaire et le secondaire, et la tension de tenue dépasse 10 000 volts. Comparés aux transformateurs traditionnels, les nouveaux transformateurs présentent des avantages et des alternatives inégalés.

APPLICATION :
Les matériaux amorphes et nanocristallins peuvent remplacer les matériaux en ferrite. Principaux domaines d'application : Alimentation de charge CC à onduleur haute fréquence et haute puissance dans l'aérospatiale et le maritime, alimentation CC haute puissance à onduleur haute fréquence pour usage civil et industriel, chargeur, machine à souder à onduleur, alimentation de galvanoplastie, équipement de charge de véhicules électriques, alimentation de chauffage par induction haute fréquence, alimentation de pulvérisation à l'arc à onduleur haute fréquence, alimentation de soudage de canalisations de chauffage, alimentation de revêtement par dépôt d'étincelles électriques, alimentation de chargeur haute puissance, alimentation à découpage, alimentation d'onduleur, alimentation sans interruption, etc.

ÉCHANTILLON ET DESCRIPTION DE LA COMMANDE :
Entrée et sortie sont requises ;
Exigences de pression ;
Cuivre ou aluminium ;
Taille du produit, telle que le diamètre, la hauteur, la longueur des fils ;
Les échantillons sont facturés, suivi de la commande ;
Il est préférable d'avoir des dessins ou des échantillons de produits en nature ;
Versez un acompte de 50 %, les 50 % restants à la livraison.
Le transformateur principal de l'onduleur doit être personnalisé en fonction des exigences spécifiques, il n'y a pas d'inventaire standard. Différents schémas de conception, la sélection des matériaux et les processus de production déterminent différents prix finaux.

SPÉCIFICATIONS DU PRODUIT :

Modèle	Taille du noyau (mm)					Taille de la base			Section efficace	Magnétique	Recommandé
									Section efficace	chemin		puissance
						(mm)			- surface de la section	chemin		puissance	Courant du soudeur
						(mm)			- surface de la section	longueur		P(f=20kHz)	Courant du soudeur
									S(cm2)
	OD	ID	H		OD		ID	H
	OD	ID	H		OD		ID	H		L(cm)		(kw)
IKP-PTT-64-40-20	64	40	20			66	37	23	1.68	16.3		2-4
IKP-PTT-64-40-20	64	40	20			66	37	23	1.68	16.3		2-4

IKP-PTT -68-43-20	68	43	20			72	40	24	1.75	17.4
IKP-PTT -68-43-20	68	43	20			72	40	24	1.75	17.4

IKP-PTT -80-50-25	80	50	25			85	44	30	2.63	20.4		4.5	100/120A

IKP-PTT -100-60-20	100	60	20	105			56	23	2.80	25.1		4-5	160/200A

IKP-PTT -104-60-30	104	60	30	110			57	35	4.38	25.9			315A

IKP-PTT -104-60-35	104	60	35	110			57	40	5.25	25.9			400A

IKP-PTT -105-60-40	105	60	40	110			57	45	6.3	25.9			400/500A

IKP-PTT -120-60-30	120	60	30	125			57	35	6.30	29.8		8-15	400/500A

IKP-PTT -120-70-30	120	70	30	125			67	35	5.25	29.8		6-10	315-400A

IKP-PTT -120-70-40	120	70	40	125			68	45	7.0	29.8			500A

IKP-PTT -130-80-40	130	80	40	136			76	45	7.00	33.0		15-20	400/500A

IKP-PTT -130-80-50	130	80	50	136			76	55	8.75	33.0		23-25	500/630A
IKP-PTT -130-80-50	130	80	50	136			76	55	8.75	33.0		23-25	500/630A

IKP-PTT -130-90-50	130	90	50	136			85	56	7.00	34.5		15-20	630A
IKP-PTT -130-90-50	130	90	50	136			85	56	7.00	34.5		15-20	630A

Remarque : le tableau ci-dessus est le modèle standard du noyau ; nous pouvons également produire d'autres transformateurs de spécifications selon les spécifications du client.

Transformateur toroïdal haute fréquence à noyau amorphe, certifié UL/Ce/RoHS
