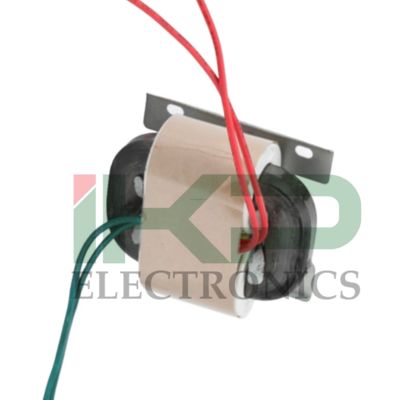

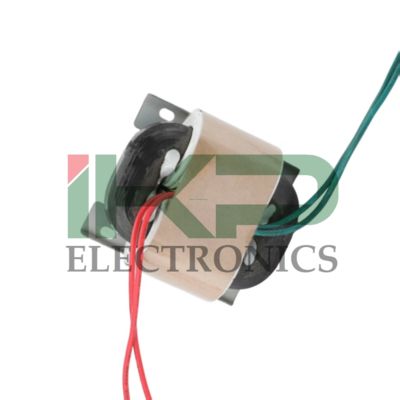

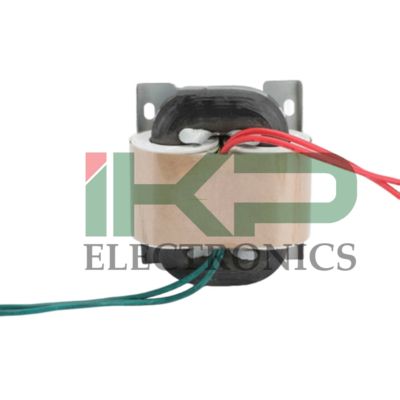

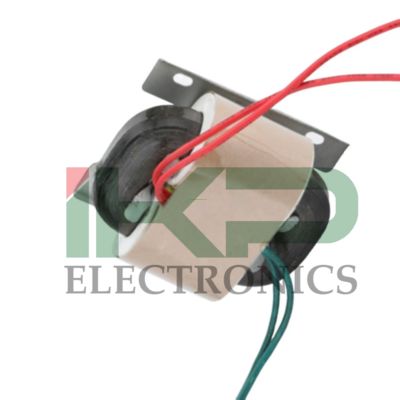

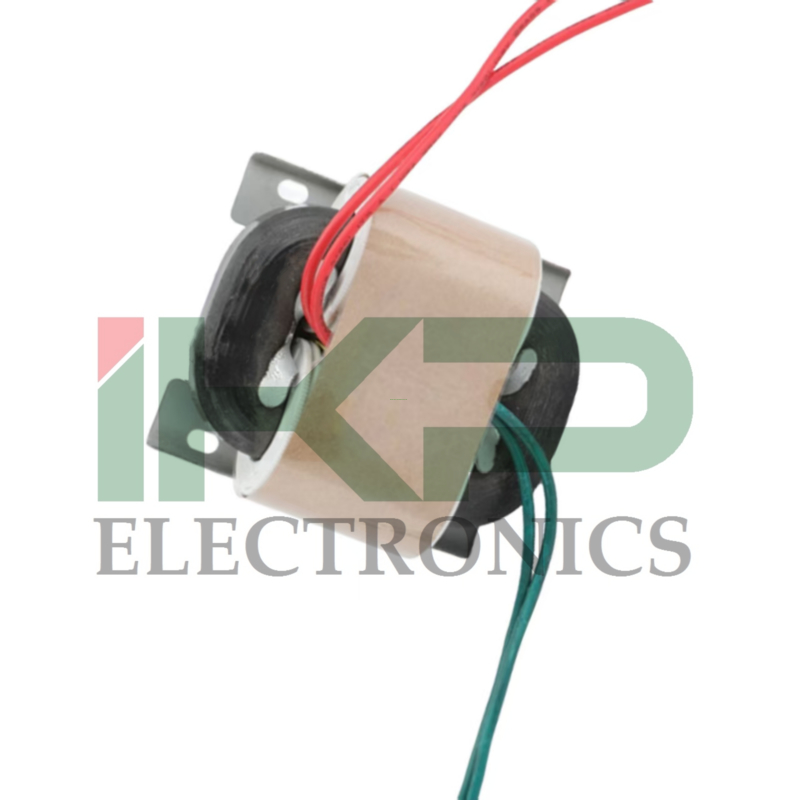

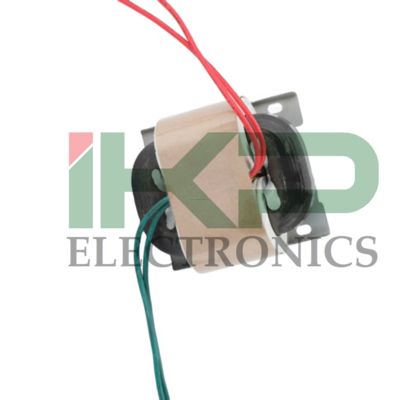

Dimensions physiques du noyau du transformateur avec une puissance nominale de 150-200VA

Avantages clés

1. Taille compacte et légèreté :Le transformateur de type R utilise un noyau non coupé et enroulé avec une section transversale circulaire uniforme. Comparé aux transformateurs traditionnels à noyau E-I ou C, il peut être environ 30 % plus petit en volume et 40 % plus léger. Cette conception compacte facilite l'intégration dans les appareils avec des contraintes d'espace.

2. Haut rendement et faibles pertes :Grâce à son noyau sans soudure en acier au silicium à haute perméabilité, les pertes ferromagnétiques sont considérablement réduites. De plus, la proximité entre les enroulements et le noyau réduit la distance de transfert d'énergie, atteignant des rendements supérieurs à 90 %. De plus, la longueur moyenne des spires du fil de cuivre est plus courte, ce qui réduit encore les pertes résistives et l'élévation de température.

3. Faible inductance de fuite et forte suppression des EMI :La structure sans entrefer du noyau et l'enroulement équilibré entraînent une fuite de flux magnétique extrêmement faible. Il minimise efficacement les interférences électromagnétiques (EMI) sur les composants électroniques à proximité sans nécessiter de blindage supplémentaire. Cette caractéristique est particulièrement importante dans les applications telles que les équipements médicaux et les instruments de précision où la pureté du signal est essentielle.

4. Faible bruit et faible élévation de température :Le noyau non coupé absorbe les contraintes magnétostrictives et, combiné à des matériaux à faibles pertes, assure un fonctionnement très silencieux. En même temps, les pertes résistives minimales génèrent moins de chaleur, ce qui conduit à un excellent contrôle de la température et à une adaptation à un fonctionnement continu à long terme.

5. Sécurité et résistance à la flamme :Les enroulements primaires et secondaires sont fabriqués séparément à l'aide de bobines en PBT, offrant une isolation supérieure conforme à de nombreuses normes de sécurité internationales. L'utilisation de matériaux ignifuges améliore encore la résistance au feu de l'appareil.

6. Faible courant d'excitation :Un transformateur de type R bien conçu a un courant d'excitation considérablement réduit, ce qui réduit la consommation d'énergie à vide. Cela le rend idéal pour les scénarios nécessitant de longues périodes d'excitation, mais avec des charges fluctuantes.

Applications typiques

• Appareils électroménagers :Utilisé dans les modules d'alimentation pour les climatiseurs, les réfrigérateurs, les machines à laver et autres appareils pour fournir une conversion de tension stable et un fonctionnement à faible bruit.
• Systèmes d'éclairage :Agit comme un transformateur abaisseur pour l'éclairage basse tension (par exemple, éclairage paysager, présentoirs), assurant une alimentation électrique sûre et efficace.
• Petits équipements mécaniques :Fournit une alimentation isolée pour les circuits de commande des machines-outils et des systèmes d'automatisation, garantissant la sécurité et la stabilité opérationnelles.

Dimensions physiques du transformateur
Numéro de modèle	A	W	X	E	F	G	B	C	T	t	Capacité AV	Poids kg
R-8	67	58	33	53	44	4	43	38	15	0.5	5-10	0.3
R-10	75	61	37	68.4	48	4	46	43	16	0.5	8-15	0.4
R-20	82	70	39	55	45	4	52.5	43	18	1.0	20-28	0.5
R-25	83	72	41	70	55	4	53	43	18	1.0	25-35	0.6
R-30	97	77	43	70	60	5	56	54.5	19.5	1.0	30-45	0.7
R-35	100	80	45	70	60	5	60	53.5	21.5	1.0	35-50	0.9
R-40	99	80	48	70	60	5	58	53.5	20	1.0	40-55	0.9
R-50	102	90	48	75	65	5	63.5	52.5	21.5	1.0	50-65	1.0
R-80	125	90	52	90	70	5	66.5	73.5	23	1.0	70-100	1.4
R-100	126	103	55	100	80	5	74.5	70.5	28.5	1.2	90-130	1.7
R-160	140	115	63	100	85	5	80	80.5	30	1.6	150-200	2.6
R-260	155	119	66	130	95	5	86	91	32	1.6	200-300	3.1
R-320	163	128	70	135	95	5	95	95.5	36.5	1.6	280-380	3.8
R-600	185	145	85	142	100	8	106	102.5	37	1.6	380-650	6.5
R-800	190	157	88	145	115	6	123	102.5	38	2.0	650-850	6.5
R-1000	227	172	99	180	140	8	135	127	43	2.6	850-1200	10.5
R-1500	238	180	102	175	145	8	147	135	44	2.6	1300-1800	13.0
R-2000	240	200	105	185	160	8	161	135	48	3.0	1800-2500	16.5
R-3000	260	226	125	200	180	8	180	138	56	3.0	2500-3500	23.5
R-5000	390	300	180	300	240	8	203	174	61	3.0	4000-5500	42
Puissance nominale		R5/4-6W		R10/10-15W		R20/20-25W		R30/30-40W		W40/40-50W		W50/50-68W
Tension d'entrée		220V/380V
Tension de sortie	7.5V	0.66A		2A		3.3A		5.3A		6.5A		8A
	9V	0.55A		1.6A		2.7A		4.4A		5.5A		6.6A
	12V	0.4A		1.2A		2A		3.3A		4.1A		5A
	15V	0.33A		1A		1.6A		2.6A		3.3A		4A
	24V	0.21A		0.6A		1A		1.6A		2A		2.5A
	9V-0-9V	0.27A		0.8A		1.3A		2A		2.7A		3.3A
	12V-0-12V	0.21A		0.6A		1A		1.6A		2A		2.5A
	24V-0-24V	0.1A		0.3A		0.5A		0.8A		1A		1.25A
Diamètre * Hauteur mm		58*47*26		75*61*37		82*70*39		97*77*43		99*80*48		102*92*48
Espacement des trous mm		45*33		68*48		55*45		70*60		70*60		75*65
Poids kg		0.25		0.4		0.5		0.7		0.9		1
Remarque : Toutes les dimensions sont mesurées manuellement ; le produit réel peut varier.

.
